РоЕ-коммутатор Osnovo SW-80822/ILR
- GE: RJ-45 с РоЕ, 2 Combo (RJ-45+SFP)
- Матрица 20 Гбит/с
- Бюджет РоЕ 360 Вт
- SNMP, RMON, VLAN
- QoS, ACL, функции L2
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
- Описание
- Характеристики
- Скачать
-

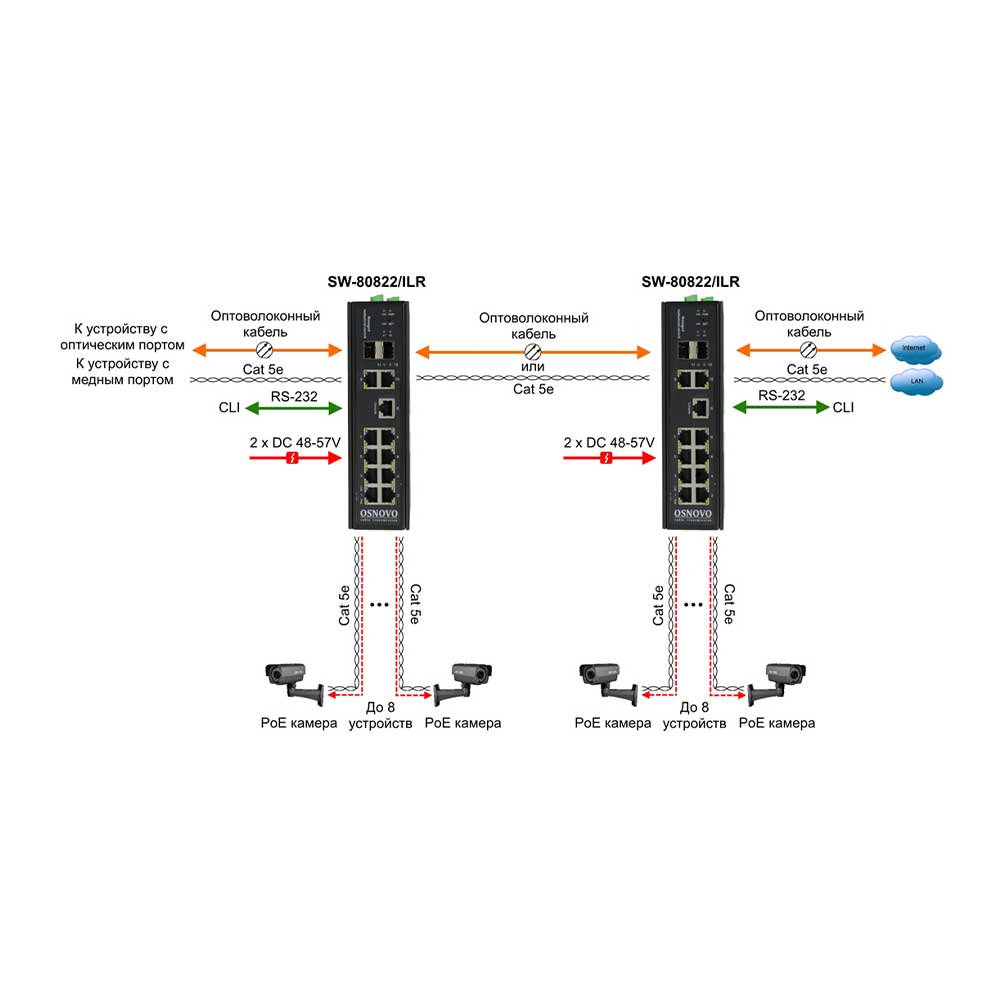

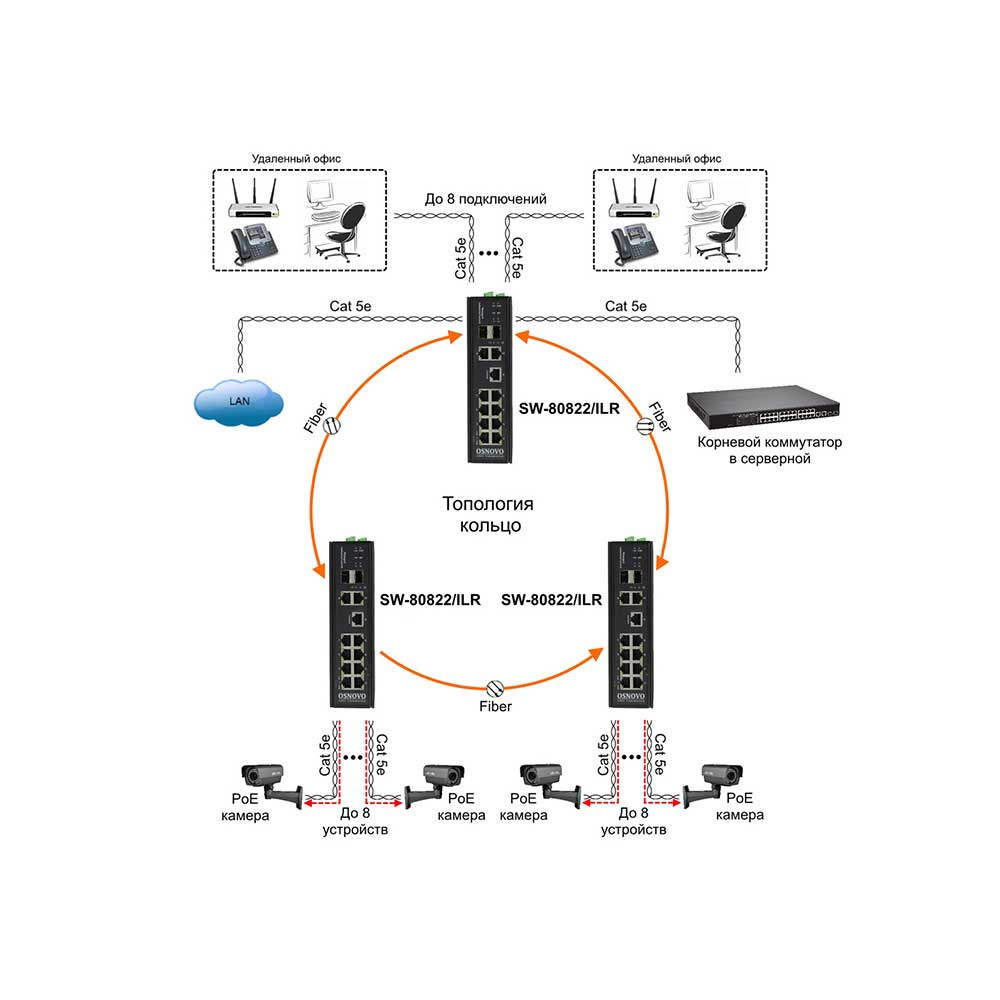

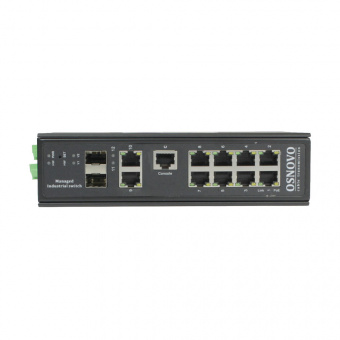

Управляемый промышленный РоЕ-коммутатор Osnovo SW-80822/ILR оснащен восемью GE-портами RJ-45 с поддержкой РоЕ и двумя гигабитными Combo (RJ-45+SFP) для стекирования и подключения к локальной сети через оптический кабель (SFP-модули в комплект не входят). Бюджет РоЕ — 360 Вт, на порт — до 90 Вт. Коммутационная способность матрицы — 20 Гбит/с. Скорость обслуживания пакетов — 1.488 mpps. Объем таблицы MAC-адресов — 8K. Буфер пакетов — 4 Мбайт. Топологии подключения — звезда, каскад, кольцо.
Функциональность:
- Управление и настройки через Web-интерфейс, Cisco-like CLI (профессиональный интерфейс командной строки), Telnet, F/W upgrade (обновление прошивки) и консольный порт RJ-45 через CLI по интерфейсу RS-232.
- SNMP v1/v2c/v3 — управление сетевыми устройствами с настройкой уровня аутентификации и конфиденциальности.
- RMON — дистанционный мониторинг сети.
- sFlow — отраслевая технология мониторинга коммутируемых сетей.
- VLAN — организация групп портов, работающих как отдельные сети или подсети.
- Технология приоритизации QoS (802.1p).
- Голосовая VLAN — приоритет трафика аудиофайлов.
- IGMP v1/v2 Snooping (для IPv4) и MLD Snooping (для IPv6) — отслеживание многоадресного трафика, управление групповой передачей, предотвращение широковещательной ретрансляции.
- Шифрование трафика с SSL и SSHv2.
- Jumbo-фрейм (9.6 кбайт).
- Поддержка стандартов РоЕ — IEEE 802.3af и IEEE 802.3at.
- PD Alive — функция антизависания нагрузки.
- MDI/MDIX (Auto Negotiation) — автоопределение типа контактов для работы с прямыми и кроссовыми кабелями.
- Auto AMS — автоматическое определение скорости подключаемых SFP-модулей.
- Поддержка энергоэффективного Ethernet IEEE 802.3az (отключаемая функция).
- Режим передачи — полный дуплекс и полудуплекс.
- Журнал событий.
Списки ACL дифференцируют доступ к конфиденциальным сетевым ресурсам. Предусмотрена аутентификация на основе MAC и web-аутентификация. Стандарт 802.1x поддерживает управление доступом на основе портов с прохождением аутентификации через серверы RADIUS/Tacacs+. Вход для клиентов без 802.1x — через гостевую VLAN. Поддержка IEEE G.8032 обеспечивает защиту и восстановление коммутации за <50 мс. для трафика Ethernet в кольцевой топологии без образования петель (ERPS).
Поддержка функций 2-го уровня:
- STP, RSTP, MSTP.
- Управление потоком 802.3x.
- Агрегирование.
- Метод множественного доступа по протоколам CSMA/CD.
- Обнаружение и защита от сетевых петель, поддержка протокола UDLD.
- 802.1Q — тегирование трафика для передачи информации о принадлежности к VLAN.
- Статус порта, статистика, мониторинг.
- Ограничение скорости.
- Зеркалирование портов.
- Изолирование портов.

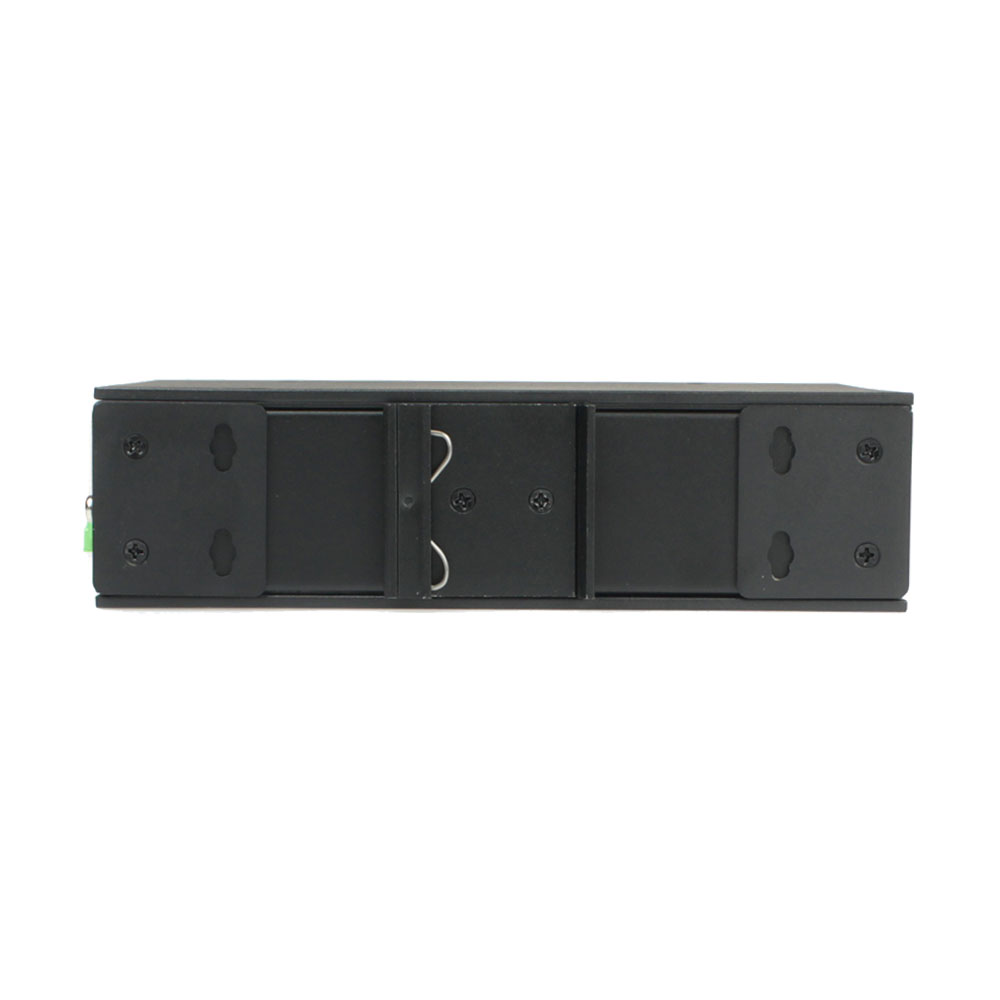

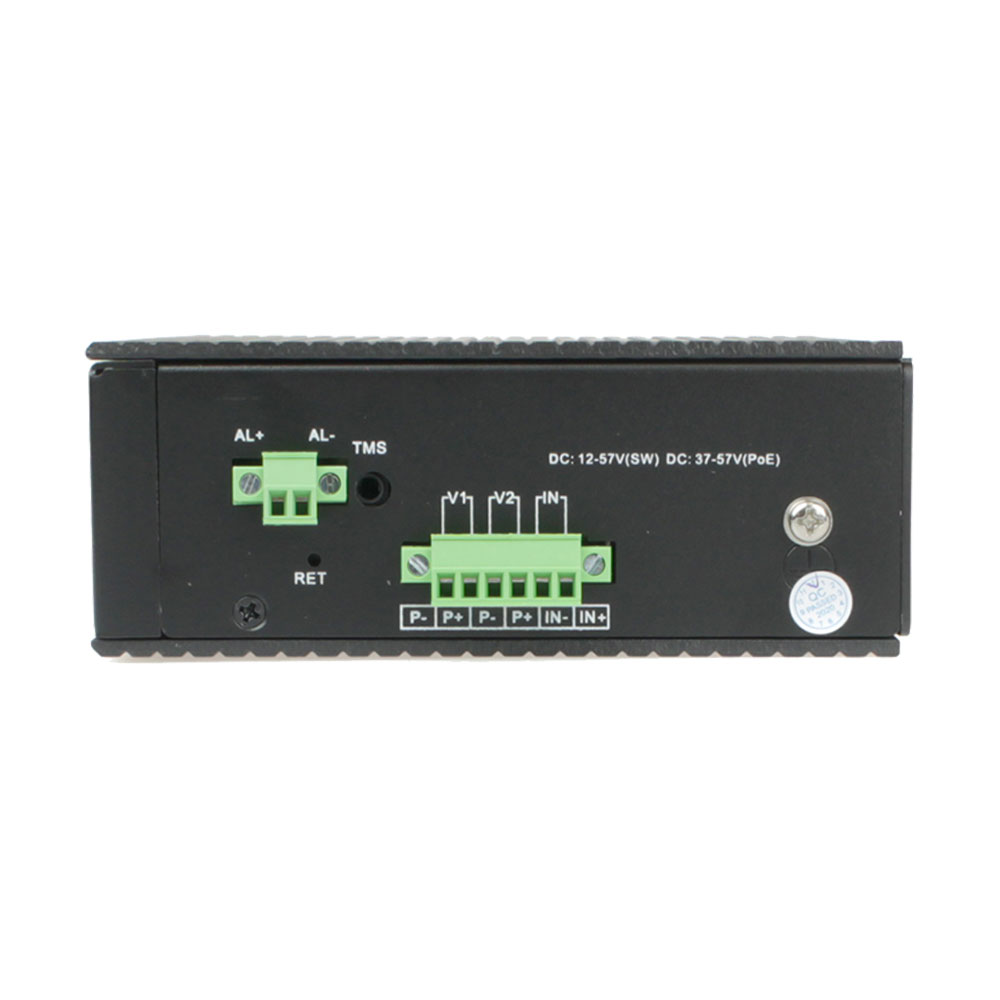

Предусмотрена клеммная колодка для подключения реле типа «сухой контакт» (тревожный выход), основного и резервного БП DC 45 ~ 57 В (в комплект не входят), винтовая клемма для подключения к контуру заземления, DIP-переключатель настройки тревожного сигнала для портов, LED-индикаторы подключения основного и резервного блока питания, неисправности, работы РоЕ-портов. Потребляемая мощность без РоЕ — 15 Вт. Рабочие температуры — –40 °C... +70 °C. Грозозащита — 6 кВ. Защита от пыли и влаги — IP30. Естественное охлаждение. Монтаж — вертикально на DIN-рейку. Размер — 75×175×125 мм.
Комплектация:
- Коммутатор SW-80822/ILR.
- Колодка 6-pin.
- Руководство по эксплуатации.
- CD c ПО.
- Упаковка.
-
Osnovo SW-80822/ILR Общее количество портов 10 Количество портов GE RJ-45 с РоЕ 8 Количество портов GE Combo (RJ-45+SFP) 2 Топологии подключения звезда
каскад
кольцоРазмер таблицы MAC-адресов 8К Пропускная способность коммутационной матрицы (Switching fabric) 20 Гбит/с Буфер пакетов 4 Мбайт Скорость обслуживания пакетов 1000 Мбит/с – 1488.00 пакетов/с
100 Mbps port – 148.800 пакетов/с
10 Mbps port – 14.880 пакетов/сПоддержка jumbo frame 9.6 Качество обслуживания (QoS) CoS
ToS
Diffserv mapping
SPQ/WRR queuingСтандарты и протоколы IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
IEEE 802.3z 1000Base-X
IEEE 802.3x Flow Control & Back Pressure
IEEE 802.3 af/at Power over Ethernet
IEEE 802.3az Energy Efficient Ethernet (EEE)
IEEE 1588 Precision Time Protocol (PTP)
IEEE G.8032 Ethernet Ring Protection
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid STP
IEEE 802.1p for Class of Service
IEEE 802.1X for Authentication
IEEE 802.1Q for VLAN Tagging
протоколы: CSMA/CD, IGMP v1/v2, SNMP v1/v2c/v3, TFTP, SNTP, SMTP, RARP, RMON, Syslog, HTTP, Telnet, LLDP, HTTPS, SSHФункции уровня 2 802.1Q VLAN and 802.1ad Q-in-Q provider bridge
IGMP/MLD Snooping
IGMP/MLD query
DHCP Client/Server/Relay with Option 82
Internet Protocol Version 6 (IPv6)
Port Status, Statistics, Monitoring, Security, and Rate Limiting, SFP DDM
Loop Detection, *PD Alive, Port Mirroring, uPnP, Modbus/TCPБезопасность User Name Password Protection
User Privilege: up to 15 levels
IEEE 802.1x: Port-based Access Control
IP Source Guard
MAC Based Authentication
Web-based Authentication
HTTPS
SSHv2
RADIUS: Authentication/ Accounting
TACACS+: Authentication
ACL (Access control list)Управление Web
Telnet
Console
Cisco-like CLI
F/W upgradeИндикаторы индикатор основного и резервного питания
индикатор ошибки
индикаторы EthernetРеле аварийной сигнализации DC 24 В, 1 A (НО, НЗ) Питание DC 45 ~ 57 В (с резервированием) Мощность PoE на один порт (макс.) 90Вт Суммарная мощность PoE всех портов (макс.) 360 Вт Охлаждение конвекционное (без вентилятора) Грозозащита 6 кВ Защита IP30 Рабочие температуры –40 °C… +70 °C Размер 75×175×125 мм Способ монтажа на DIN-рейку (вертикально) Дополнительно DIP – переключатели для вкл/откл тревоги
Console порт (RJ-45) для управления коммутатором через CLI по RS-232 интерфейсу -
Руководство пользователя Размер: 5.186 МбСертификат соответствия Размер: 1.255 Мб
