Автоматика Nice SW7020230KEKIT
- Привод NDCMT001
- Кабель CA0175A00 (7 м)
- Блок управления NDCC2200
- Цепь аварийного подъема (10 м)
- Для ворот площадью до 25 м²
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

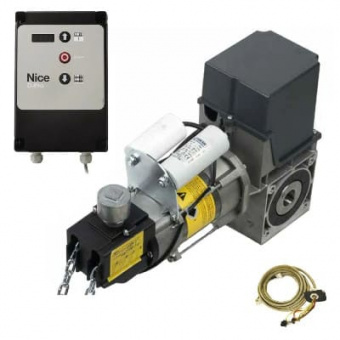

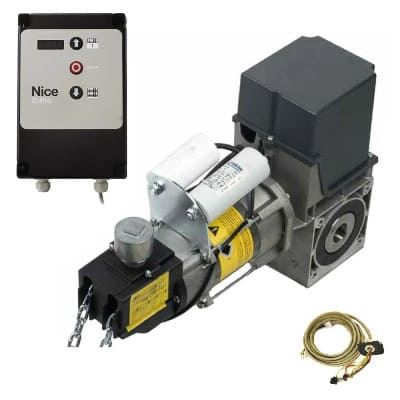

Комплект Nice SW7020230KEKIT для автоматизации промышленных секционных ворот площадью до 25 м² состоит из привода NDCMT001, электронного блока управления D-PRO Action NDCC2200, соединительного кабеля с разъемными колодками CA0175A00 (7 м) и цепи аварийного подъема (10 м).
NDCMT001
Электромеханический привод с 1-фазным двигателем, редуктором и концевыми выключателями устанавливают на приводной вал (Ø25.4 мм) ворот. Для экстренной разблокировки предусмотрены цепь аварийного подъема, рукоятка с кривошипом, тросовый расцепитель.
Характеристики:
- Усилие подъема — 2500 Н.
- Крутящий момент: максимальный — 70 Н·м, номинальный — 60 Н·м.
- Частота вращения — 20 об/мин.
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ºС… +40 ºС.
- Питание — 230 В AC, номинальный ток — 2.3 А, энергопотребление — 370 Вт.
- Вес — 13.2 кг.
NDCC2200
Блок управления поддерживает подключение концевых выключателей, радиоприемника (разъем SM для моделей SMXI, SMXIS, OXI, OXIT), индикаторной лампы, антенны, фотоэлементов, рамки датчиков безопасности, пускового конденсатора и тормоза. Оснащен DIP-переключателем и тремя кнопками программирования, разъемами модулей интерфейса IBT4N (для программатора O-View) и расширения выходов NDA040, LED-индикаторами.
Функциональность:
- Автоматический, полуавтоматический, ручной режимы.
- Автоматическое распознавание подключенных устройств.
- Функция Safety edge — мгновенная остановка полотна с незначительным откатом при срабатывании датчиков безопасности.
- Частичное открывание.
- Функция совместного использования.
- Временная автоматическая подсветка.
- Защита от пыли и влаги — IP55, рабочие температуры — –20 ºС… +50 ºС.
- Питание — 230 В AC; мощность в режиме ожидания — <5 Вт.
- Размер — 310×210×125 мм, вес — 2.5 кг.
-
Nice SW7020230KEKIT Назначение автоматизация промышленных секционных ворот площадью до 25 м² Привод NDCMT001 Количество в комплекте 1 шт. Крутящий момент максимальный — 70 Н·м, номинальный — 60 Н·м Частота вращения 20 об/мин Усилие подъема 2500 Н Питание 230 В AC Потребляемая мощность 370 Вт Номинальный ток 2.3 А Защита IP54 Рабочие температуры –20 ºС… +40 ºС Вес 13.2 кг Блок управления D-PRO Action NDCC2200 Количество в комплекте 1 шт. Питание от сети 230 В AC, 1 фаза Максимальная мощность двигателя 2.2 кВт Мощность в режиме ожидания <5 Вт Предохранитель на плате питания F1: 500 мА тип F; F2, F3, F4: 6.3 А тип Т Выход для обслуживания 24 В DC (макс. 100 мА) Вход Stop Safety edge для нормально замкнутых/разомкнутых контактов или для постоянной резистивной нагрузки 8.2 кОм или для оптических датчиков OSE; режим автораспознавания (изменения в записанном статусе приводят к команде СТОП Гнездо для радиоприемников разъем SM для приемников SMXI, OXI, OXI, OXIBD Выход антенны AERIAL 52 Ом для кабеля RG58 или аналогичных (макс. длина 10 м) Программируемые функции функции программируются в блоке управления через Oview Функции автоматического распознавания распознавание устройств/датчиков безопасности (останова) OSE или резисторов 8.2 кОм Защита IP55 Рабочие температуры –20 ºС… +50 ºС Размер 310×210×125 мм Вес 2.5 кг -
Руководство пользователя Размер: 0.401 Мб
