Коммутатор TP-Link TL-SG3428
- 24 GE RJ-45, 4 GE SFP
- Консольные RJ-45 и microUSB
- Матрица 56 Гбит/с
- Таблица MAC 8К
- QoS, функции L2 и L2+
- Описание
- Характеристики
- Скачать
-

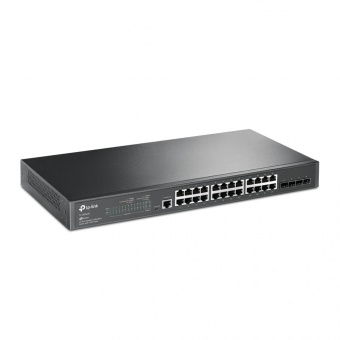

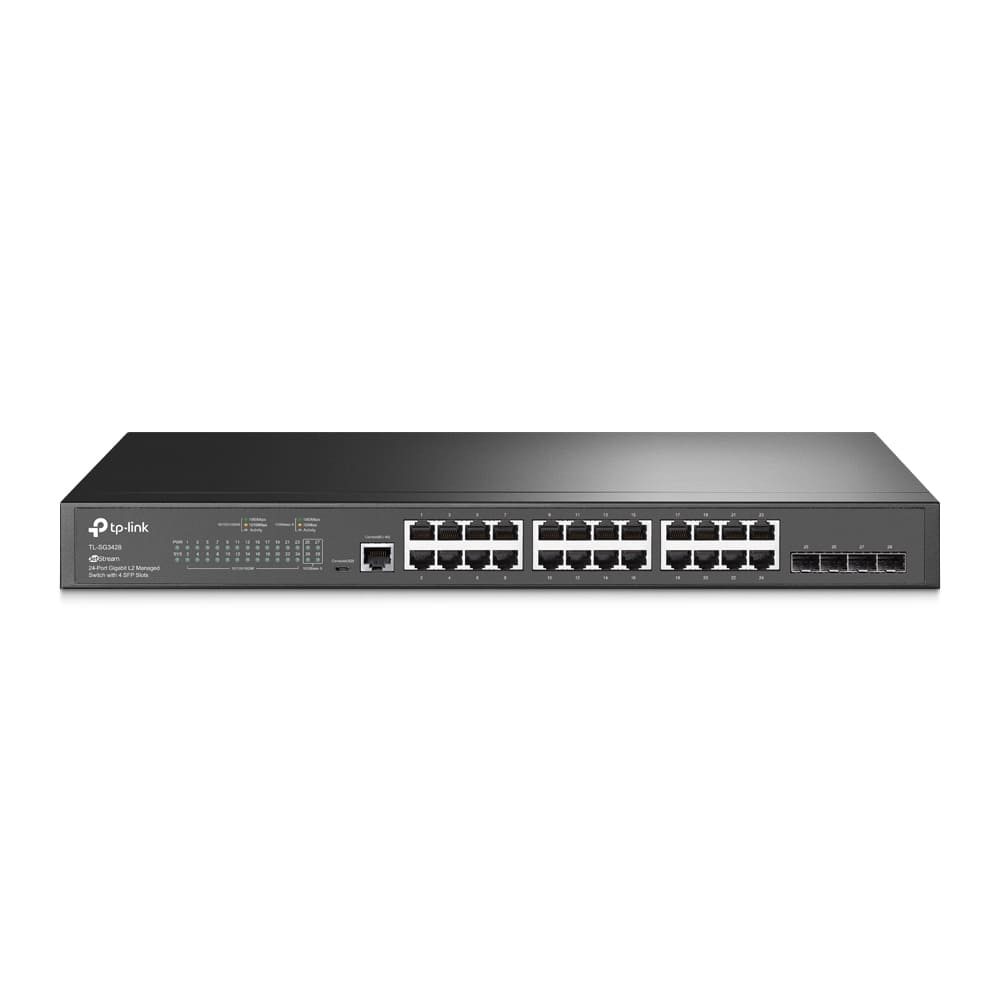

Управляемый коммутатор TP-Link TL-SG3428 оснащен 24 GE-портами RJ-45, четырьмя SFP-слотами для дополнительного разветвления сети, консольными портами RJ-45 и microUSB для управления с компьютера. Пропускная способность коммутационной матрицы — 56 Гбит/с. Скорость перенаправления пакетов — 41.66 mpps. Емкость таблицы МАС-адресов — 8К. Буфер памяти пакетов — 4.1 Мбит. Для сетей следующего поколения на основе протоколов IPv4 и IPv6 предусмотрена поддержка двойного стека IPv4/IPv6 (16 IP-интерфейсов). Поддерживает IGMP Snooping — отслеживание сетевого трафика с фильтрацией для оптимизации передачи multicast‑потоков.
Функции L2, L2+ и третьего уровня:
- STP/RSTP/MSTP.
- Управление потоком 802.3x.
- 802.1q тег VLAN.
- Агрегирование каналов до 8 групп.
- Изолирование портов.
- Статическая маршрутизация — 48 маршрутов IPv4/IPv6.
- Ограничение скорости.
- Зеркалирование портов и CPU.
- Обнаружение петель.
- Предотвращение блокировки HOL.
Технологией QoS на уровне Enterprise (IEEE 802.1p CoS/DSCP, 8 приоритетных очередей), голосовой VLAN, списками контроля доступа ACL обеспечены приоритизация голосовых и видеоприложений, интеллектуальное распределение сетевого трафика. Для интернет-провайдеров предусмотрен набор функций: QinQ, PPPoE ID Insertion, L2PT и т. д. Протоколы 802.3ah OAM и DLDP упрощают контроль и исправление сбоев сетей Ethernet.
Коммутатор поддерживает традиционные функции управления: интерфейс командной строки (CLI) через консольный порт и telnet, защищенный шифрованием трафика SSH v1/SSH v2, и графический веб-интерфейс (GUI), защищенный шифрованием по HTTPS с SSL v3 (уязвимый протокол, необходим для систем с Internet Explorer 6 и Windows XP без SP 3) и TLS1.2.
Расширенные функции сетевого управления:
- Облачный доступ на основе аппаратного (OC300, OC200), программного или облачного контроллера Omada; умный мониторинг, автоматическая настройка параметров (ZTP).
- SNMPv1/v2c/v3 — протокол управления устройствами в IP-сетях на основе архитектур TCP/UDP с аутентификацией источника сообщения, сохранением целостности сообщений при передаче, шифрованием пакетов.
- RMON — дистанционный мониторинг сети.
- Dual Image — поддержка двух копий ПО для сокращения простоя при обновлении.
- Диагностика кабелей.
В TL-SG3428 заложены инструменты, обеспечивающие высокую безопасность сети за счет привязки IP/IPv6-MAC-портов, защиты портов и сети LAN, защиты от DoS-атак и широковещательных штормов, функции DHCP Snooping etc. Списки ACL (L2–L4) ограничивают доступ к значимым сетевым ресурсам с отклонением пакетов на основании IP‑адреса, MAC‑адреса, VLAD ID, TCP/UDP‑портов. Стандарт 802.1x обеспечивает прохождение аутентификации через серверы RADIUS/Tacacs+. Вход для клиентов без 802.1x — через гостевую VLAN.

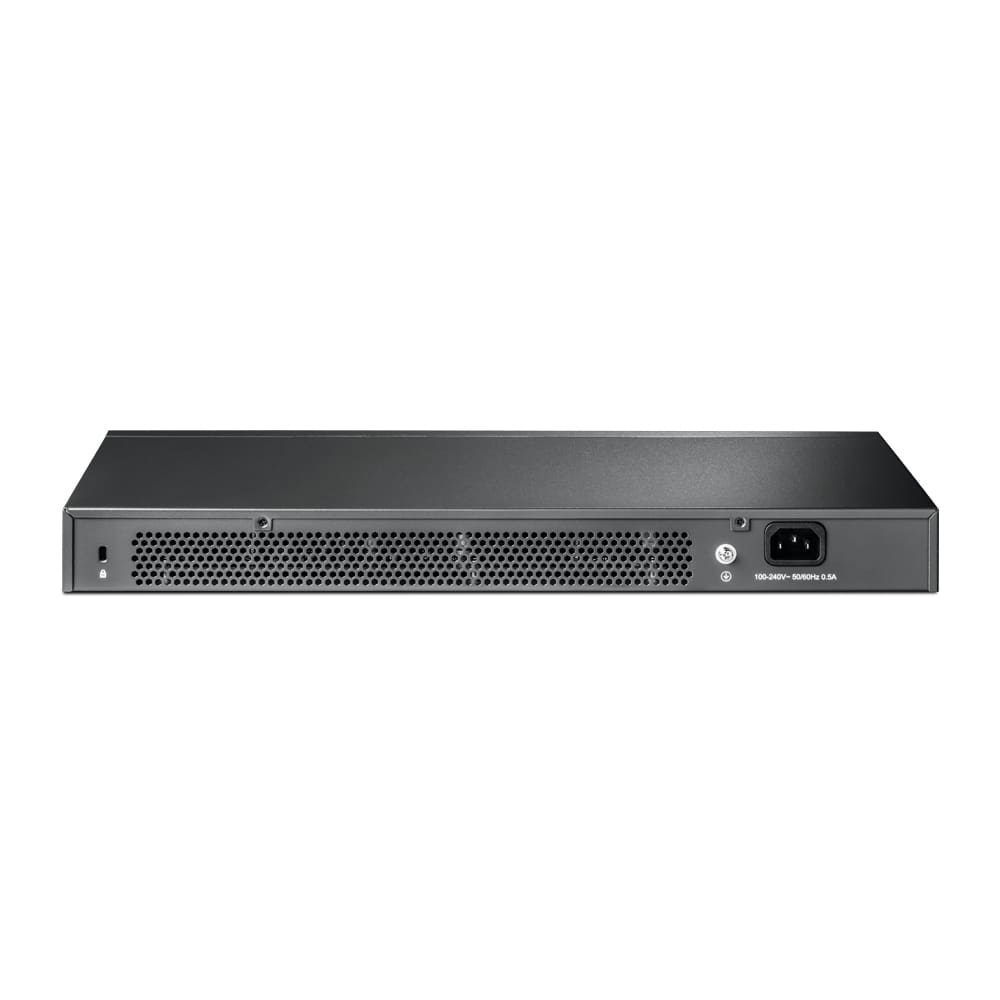

Коммутатор поддерживает Jumbo-фрейм на 9 кбайт. Питание — 100 ~ 240 В AC. Потребляемая мощность: в рабочем режиме — 19.22 Вт, в режиме ожидания — 8.1 Вт. Безвентиляторный дизайн. Предусмотрен стоечный монтаж. Размер — 440×180×44 мм. Рабочие температуры — 0 °C… +45 °C.
Комплектация:
- Коммутатор TL-SG3428.
- Кабель питания.
- Руководство по быстрой настройке.
- Набор креплений для монтажа в стойку.
- Резиновые ножки.
-
TP-Link TL-SG3428 Аппаратные характеристики Интерфейсы 24 порта 10/100/1000 Мбит/с RJ-45
4 гигабитных SFP-слота
1 консольный порт RJ-45
1 консольный порт microUSBСтандарты портов IEEE 802.3i:10BASE-T Ethernet
IEEE 802.3u:100BASE-X Fast Ethernet
IEEE 802.3ab:1000BASE-T Gigabit Ethernet
IEEE 802.3z:1000BASE-X Gigabit Ethernet (оптическое волокно)Производительность Полоса пропускания/кросс-шина 56 Гбит/с Скорость передачи пакетов 41.66 mpps Таблица MAC-адресов 8К Jumbo-кадры 9 кбайт Характеристики программного обеспечения QoS (приоритизация данных) 8 приоритетных очередей
приоритет 802.1p CoS/ DSCP
режим приоритета очередей — SP (строгий приоритет), WRR (Weighted Round Robin), SP+WRR
контроль пропускной способности — ограничение скорости для портов/потоков
плавная производительность
действия с потоками — зеркалирование (на поддерживаемый интерфейс), перенаправление (на поддерживаемый интерфейс), ограничение скорости, метки приоритизации QoSФункции L2 и L2+ агрегирование каналов — статическое агрегирование каналов, 802.3ad LACP, до 8 групп агрегирования, до 8 портов на группу
протокол STP — 802.1D STP, 802.1w RSTP, 802.1s MSTP, STP Security: TC Protect, BPDU Filter/Protect, Root Protect, Loop Protect
обнаружение петель (Loopback Detection) — по порту, по VLAN
управление потоком — 802.3x, предотвращение блокировки HOL
зеркалирование — зеркалирование портов, зеркалирование CPU, One-to-One, Many-to-One, входящий трафик, исходящий трафик, весь трафикМультивещание L2 поддержка 511 (IPv4, IPv6) IGMP-групп
IGMP Snooping — IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, аутентификация IGMP
аутентификация IGMP
MVR
MLD Snooping — MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, конфигурация статических групп, ограниченный IP Multicast
multicast-фильтрация: 256 профилей, 16 записей на профильВиртуальные сети VLAN группы — максимум 4K VLAN-групп
802.1Q тег VLAN
MAC VLAN: 12 записей
протокол VLAN: Protocol Template 16, Protocol VLAN 16
GVRP
VLAN VPN (QinQ) — QinQ по порту, выборочный QinQ
голосовой VLANСписки доступа (ACL) список управления доступом (ACL) по времени
список управления доступом (ACL) для MAC-адресов — MAC-адрес источника, MAC-адрес назначения, VLAN ID, приоритет пользователя, EtherType
список управления доступом (ACL) для IP-адресов — IP-адрес источника, IP-адрес назначения, фрагмент, IP-протокол, флаг TCP, порт источника TCP/UDP, порт назначения TCP/UDP, тип обслуживания DSCP/IP, приоритет пользователя
комбинированный список управления доступом (ACL)
список управления доступом (ACL) IPv6
политика — зеркалирование (на поддерживаемый интерфейс), перенаправление (на поддерживаемый интерфейс), ограничение скорости, метка приоритизации (QoS)
привязка правил ACL к портам/VLANБезопасность привязка IP-MAC-порт — DHCP Snooping, ARP Inspection, защита адреса источника IPv4
привязка IPм6-MAC-порт — DHCPv6 Snooping, обнаружение соседей, защита адреса источника IPv6
защита от DoS-атак
статическая/динамическая/постоянная защита порта — до 64 MAC-адресов на порт
защита от сетевых штормов Broadcast/Multicast/Unicast — kbps/ratio/pps
управление доступом по IP/порту/MAC
802.1X — аутентификация по порту, аутентификация по MAC-адресу, присвоение VLAN, MAB, гостевой VLAN, поддержка аутентификации и учета RADIUS
AAA (включая TACACS+)
изолирование портов
защищенный веб-интерфейс HTTPS с SSLv3/TLS1.2
управление через защищенный интерфейс командной строки с SSHv1/SSHv2IPv6 IPv6 Dual IPv4/IPv6
Multicast Listener Discovery (MLD) Snooping
список управления доступом (ACL) IPv6
интерфейс IPv6
статическая маршрутизация IPv6
обнаружение соседей IPv6
обнаружение пути максимальной единицы передачи (MTU)
протокол межсетевых управляющих сообщений (ICMP) версии 6
TCPv6/UDPv6
приложения IPv6 — клиент DHCPv6, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, HTTP/HTTPS, IPv6 TFTPФункции третьего уровня 16 интерфейсов IPv4/IPv6
статическая маршрутизация — 48 статических маршрутов
статический ARP
316 записей ARP
Proxy ARP
самообращенный ARP
DHCP-сервер
DHCP Relay
DHCP L2 RelayУправление веб-интерфейс
интерфейс командной строки (CLI) через консольный порт, telnet
SNMP v1/v2c/v3 — Trap/Inform, RMON (1, 2, 3, 9 групп)
SDM Template
клиент DHCP/BOOTP
802.1ab LLDP/LLDP-MED
DHCP AutoInstall
Dual Image, Dual Configuration
мониторинг CPU
диагностика кабелей
EEE
восстановление пароля
SNTP
системный журналДополнительные функции поддержка аппаратного (OC200/OC300), программного и облачного контроллеров Omada
автоматическое обнаружение устройств
пакетная настройка
пакетное обновление прошивки
умный мониторинг сети
предупреждения об отклонениях
единая настройка
перезагрузка по расписанию
автоматическая настройка параметров (ZTP) с облачным контроллером OmadaОсновное Сертификация CE, FCC, RoHS Количество вентиляторов нет Максимальное энергопотребление 19.22 Вт Максимальное тепловыделение 65.58 БТЕ/ч Габаритные размеры 440×180×44 мм Монтаж в стойку Рабочая температура, влажность 0 °С… +45 °С, 10 % ~ 90 % без конденсации Температура хранения, влажность -40 °С… +70 °С, 5 % ~ 90 % без конденсации Комплект поставки TL-SG3428
кабель питания
руководство по быстрой настройке
набор для монтажа в стойку
резиновые ножки -
Технический паспорт Размер: 4.326 МбРуководство пользователя Размер: 40.703 Мб
