Автоматика Nice TO4016PBDKIT2
- Приемник OXIBD
- Два привода TO4016P
- Блок управления MC800
- Два пульта ДУ ON3EBD
- Фотоэлементы Medium EPM
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

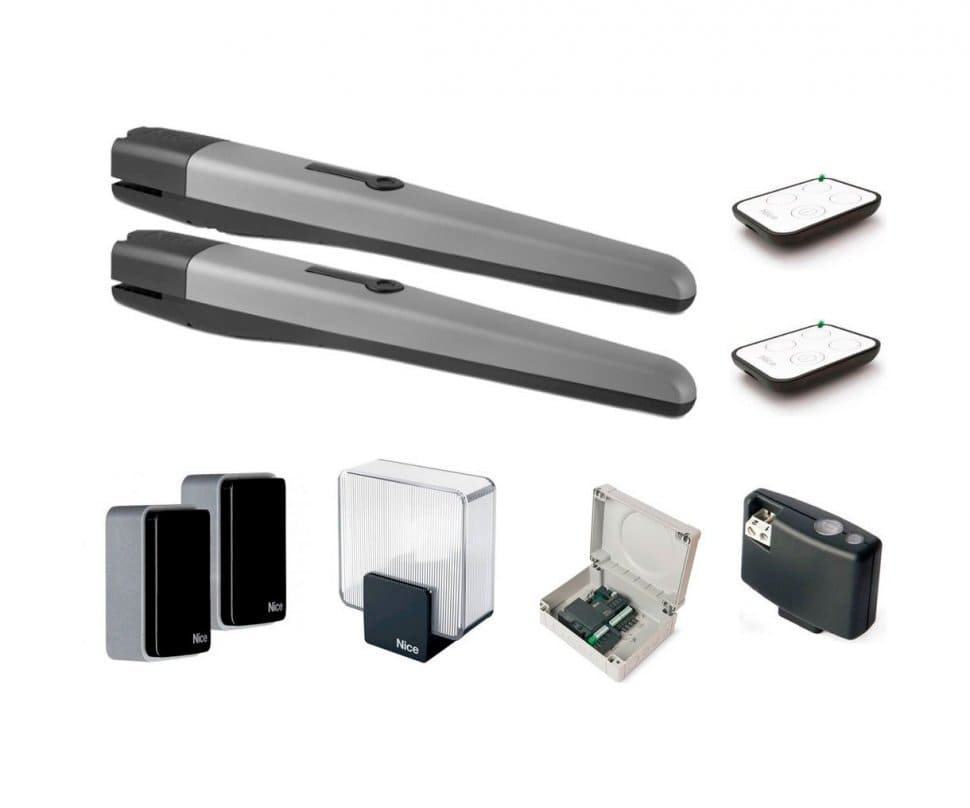

Комплект Nice TO4016PBDKIT2 в составе двух электромеханических приводов TO4016P, блока управления MC800, пары фотоэлементов Medium EPM приемника OXIBD, двух пультов ДУ ON3EBD и сигнальной лампы ELAC рассчитан на автоматизацию распашных ворот со створками шириной до 3 м, весом до 800 кг.
TO4016P
Привод линейного типа поддерживает механическую блокировку и разблокировку двигателя, открывание и закрывание створок вручную. Укомплектован конденсатором емкостью 7 мкФ для запуска мотор-редуктора от цепи 230 В AC.
Характеристики:
- Угол распахивания створки — макс. 120º.
- Длина хода — 385 мм.
- Скорость — 0.01 (с нагрузкой), 0.013 м/с (без нагрузки).
- Номинальное усилие — 1200 Н, максимальное — 3200 Н.
- «Фототест» — проверка работоспособности устройств безопасности до выполнения операции.
- Термозащита от перегрева (от 140 ºC) изоляции обмоток двигателя.
- Интенсивность при номинальном усилии — до 46 циклов в час.
- Номинальное энергопотребление — 200 Вт, максимальное — 385 Вт.
- Ресурс — 45 000 ~ 125 000 циклов.
- Рабочие температуры — –20 ºС… +50 ºС, защита от пыли и влаги — IP44.
- Размер — 820×115×105 мм, вес — 6 кг.
EPM
Фотоэлементы (D-датчики присутствия по EN 12453, релейный выход) с технологией двойного антибликового контура представляют собой передающий (TX) и приемный (RX) элементы, автоматически синхронизируемые для предупреждения интерференции. Скорость срабатывания — до 30 мс. Радиус действия — 30 м, угол детекции — 20º. Рабочие температуры — –20 ºС… +55 ºС. Защита корпуса от пыли и влаги — IP44. Питание — 24 В DC, 24 В AC, 12 В DC. Суммарный (TX и RX) потребляемый ток — 55 мА. Размер — 50×80×28.5 мм. Вес — 143 г.
MC800
Блок управления с DIP-переключателями для программирования функций, разъемом SM, двумя входами устройств безопасности, портом IBT4N для устройств с интерфейсом BusT4 поддерживает подключение электромеханического замка, радиоантенны, концевых выключателей, мигающего сигнального устройства и индикатора открытых ворот, распознавание и запоминание подключенных устройств (технология BlueBus). Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP54. Питание — 230 В AC. Потребляемая мощность — 900 Вт. Размер — 310×232×122 мм. Вес — 4.1 кг.
Функциональность:
- Работа в автоматическом и полуавтоматическом режиме.
- Настройка задержки открывания и закрывания створок 5 ~ 180 с, усилия, продолжительности пускового тока (до 3 с.).
- Режимы коллективного использования, частичного распахивания створок (8 вариантов).
- Выполнение действий при неисправности устройств безопасности («Двигать в любом случае»).
- Обязательная проверка устройств безопасности перед любой операцией («Фототест»).
OXIBD
Четырехканальный приемник с рабочей частотой 433.92 МГц оборудован антенной, памятью на 750 двусторонних и 1024 односторонних передатчиков, LED-индикатором. Транслирует сигнал на расстояние до 500 м за счет ячеистой топологии радиопротокола Nice. Передает подтверждение команды, данных о статусе автоматики. Чувствительность — –108 дБм. Питание — 5 В DC (от MC800). Рабочие температуры — –20 ºС… +55 ºС. Стандарт защиты от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм. Вес — 22 г.
ON3EBD
Пульт ДУ на 3 канала с кодировкой BD, O-Code, рабочей частотой 433.92 МГц, тремя функциональными и одной информационной кнопками получает питание от литиевой батареи CR2032 (3 В DC). Защита корпуса от пыли и влаги — IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм. Вес — 18 г.
ELAC
Белая LED-лампа с антенной 433.92 МГц предупреждает о маневре световыми сигналами, включаясь на 5 с. и выключаясь на 10 с. Корпус с кронштейном для универсального крепления выполнен из ударопрочного пластика. Питание — 90 ~ 240 В AC. Потребляемая мощность — 5 Вт. Рабочие температуры — –20 ºС… +50 ºС. Защита от пыли и влаги — IP44. Размер — 132×72×155 мм. Вес — 220 г.
-
Nice TO4016PBDKIT2 Назначение для распашных ворот шириной до 3 м и весом до 800 кг Привод TO4016P Количество в комплекте 2 шт. Номинальное толкающие усилие 1200 Н Максимальное толкающие усилие 3200 Н Длина хода 385 мм Скорость без нагрузки 0.013 м/с Скорость с нагрузкой 0.010 м/с Встроенный конденсатор 7 мкФ Количество циклов при номинальном усилении 46 циклов/ч Питание 230 В AC Потребление тока номинальное 1 А, максимальное 1.7 А Потребляемая мощность номинальная 200 Вт, максимальная 385 Вт Класс изоляции F Защита IP44 Термозащита 140 ºС Рабочие температуры –20 ºС… +50 ºС Размер 820×115×105 мм Вес 6 кг Блок управления MC800 Количество в комплекте 1 шт. Тип электронный Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8.2 кОм или двойная кромка 4K1)
автоматическое запоминание длины хода створок и автоматический расчет точек замедления и частичного открытияПитание от сети 230 В AC Потребляемая мощность 900 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Фотоэлементы EPM Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз средний: 20º Время срабатывания 30 мс. Питание 24 В DC, 24 В AC, 12 В DC Потребляемый ток суммарный (TX и RX) до 55 мА Защита IP44 Рабочие температуры –20 ºС… +55 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г Сигнальная лампа ELAC Количество в комплекте 1 шт. Тип белый светодиод Режим мигания 5 с. включено, 10 с. отключено Материал корпуса пластик Питание 90 ~ 240 В, 50 Гк Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 132×72×155 мм -
Руководство пользователя Размер: 2.239 Мб
