Автоматика Nice TO5016PBDKIT
- Приемник OXIBD
- Два привода TO5016P
- Блок управления MC800
- Два пульта ДУ ON3EBD
- Для створок до 5 м, до 1000 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

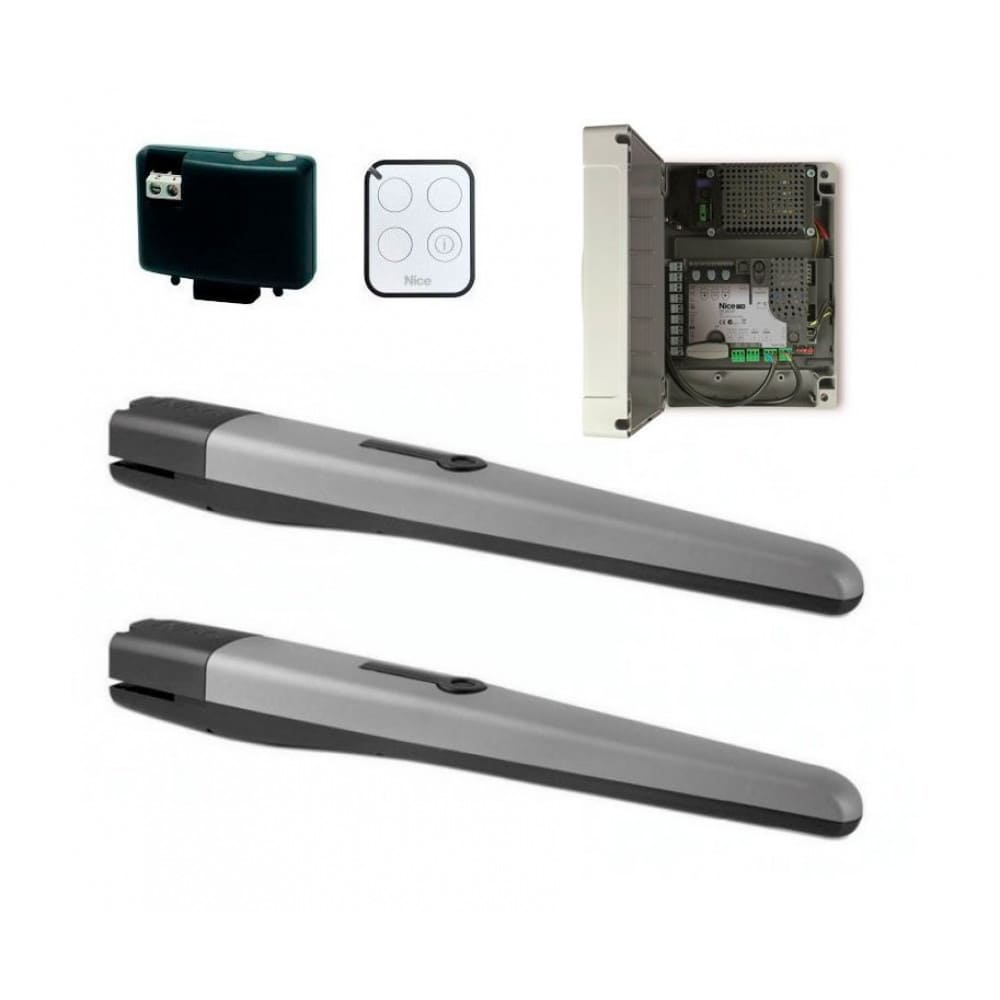

Комплект Nice TO5016PBDKIT для автоматизации распашных ворот со створками шириной до 5 м, весом до 1000 кг включает в себя два электромеханических привода TO5016P, блок управления MC800, приемник OXIBD и два пульта ДУ ON3EBD.
TO5016P
Линейный привод укомплектован конденсатором емкостью 7 мкФ для пуска двигателя от однофазной цепи переменного тока. Поддерживает автоматическую проверку работоспособности подключенных устройств безопасности перед выполнением любого маневра, механические блокировку и разблокировку редукторного двигателя, перемещение створки.
Характеристики:
- Длина хода — 505 мм.
- Максимальный угол распахивания створки — 110º.
- Скорость — 0.01 ~ 0.013 м/с (с нагрузкой и без нагрузки).
- Усилие: максимальное — 3200 Н, номинальное — 1200 Н.
- Срабатывание термозащиты при перегреве (140 ºC) изоляции обмоток.
- Номинальная интенсивность — 46 циклов/ч.
- Ресурс — 45 000 ~ 125 000 циклов.
- Питание — 230 В AC, мощность — до 385 Вт.
- Рабочие температуры — –20 ºС… +50 ºС, защита от пыли и влаги — IP44.
- Размер — 965×115×105 мм, вес — 7 кг.
MC800
Блок управления для двух приводов оборудован DIP-переключателями (программирование функций), LED-индикаторами, разъемами SM и IBT4N, двумя входами устройств безопасности. Поддерживает подключение радиоантенны, концевых выключателей, электромеханического замка, индикатора открытых ворот, сигнального устройства. Питание — 230 В AC. Энергопотребление — до 900 Вт. Защита от пыли и влаги — IP54. Рабочие температуры — –20 ºС… +55 ºС. Размер — 310×232×122 мм. Вес — 4.1 кг.
Функциональность:
- Распознавание, запоминание и питание подключенных устройств (BlueBus).
- Настройка паузы (5 ~ 180 с.) перед автоматическим закрыванием ворот, длительности (до 3 с.) пускового тока, усилия, задержки открывания и закрывания.
- Автоматический и полуавтоматический режимы.
- Функция «Фототест» — проверка работоспособности устройств безопасности перед выполнением любого действия.
- Функция «Двигать в любом случае» — работа при неисправных устройствах безопасности.
- Режим коллективного использования.
- Неполное открывание створок (8 вариантов).
OXIBD
Четырехканальный приемник с рабочей частотой 433.92 МГц оснащен антенной, памятью на 750 двусторонних и 1024 односторонних передатчиков и LED-индикатором. Передает сигнал на расстояние до 500 м. Поддерживает декодирование BD, O-code, FloR, TTS Flo, и Smilo, трансляцию подтверждения команды и данных о статусе автоматики (блокировка, разблокировка). Чувствительность — –108 дБм. Питание — 5 В DC (от MC800). Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм. Вес — 22 г.
ON3EBD
Трехканальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом (BD и O-code), четырьмя кнопками и светодиодной индикацией получает питание от литиевой батареи CR2032 (3 В DC). Защита от пыли и влаги — IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм. Вес — 18 г.
-
Nice TO5016PBDKIT Назначение для распашных ворот шириной до 5 м и весом до 1000 кг Привод TO5016P Количество в комплекте 2 шт. Номинальное толкающие усилие 1200 Н Максимальное толкающие усилие 3200 Н Длина хода 505 мм Скорость без нагрузки 0.013 м/с Скорость с нагрузкой 0.010 м/с Встроенный конденсатор 7 мкФ Количество циклов при номинальном усилении 46 циклов/ч Питание 230 В AC Потребление тока номинальное 1 А, максимальное 1.7 А Потребляемая мощность номинальная 200 Вт, максимальная 385 Вт Класс изоляции F Защита IP44 Термозащита 140 ºС Рабочие температуры –20 ºС… +50 ºС Размер 965×115×105 мм Вес 7 кг Блок управления MC800 Количество в комплекте 1 шт. Тип электронный Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8.2 кОм или двойная кромка 4K1)
автоматическое запоминание длины хода створок и автоматический расчет точек замедления и частичного открытияПитание от сети 230 В AC Потребляемая мощность 900 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г -
Руководство пользователя Размер: 2.239 Мб
