Комплект Nice TO5016PBDKIT2
- Приемник OXIBD
- Два привода TO5016P
- Блок управления MC800
- Два пульта ДУ ON3EBD
- Фотоэлементы Medium EPM
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

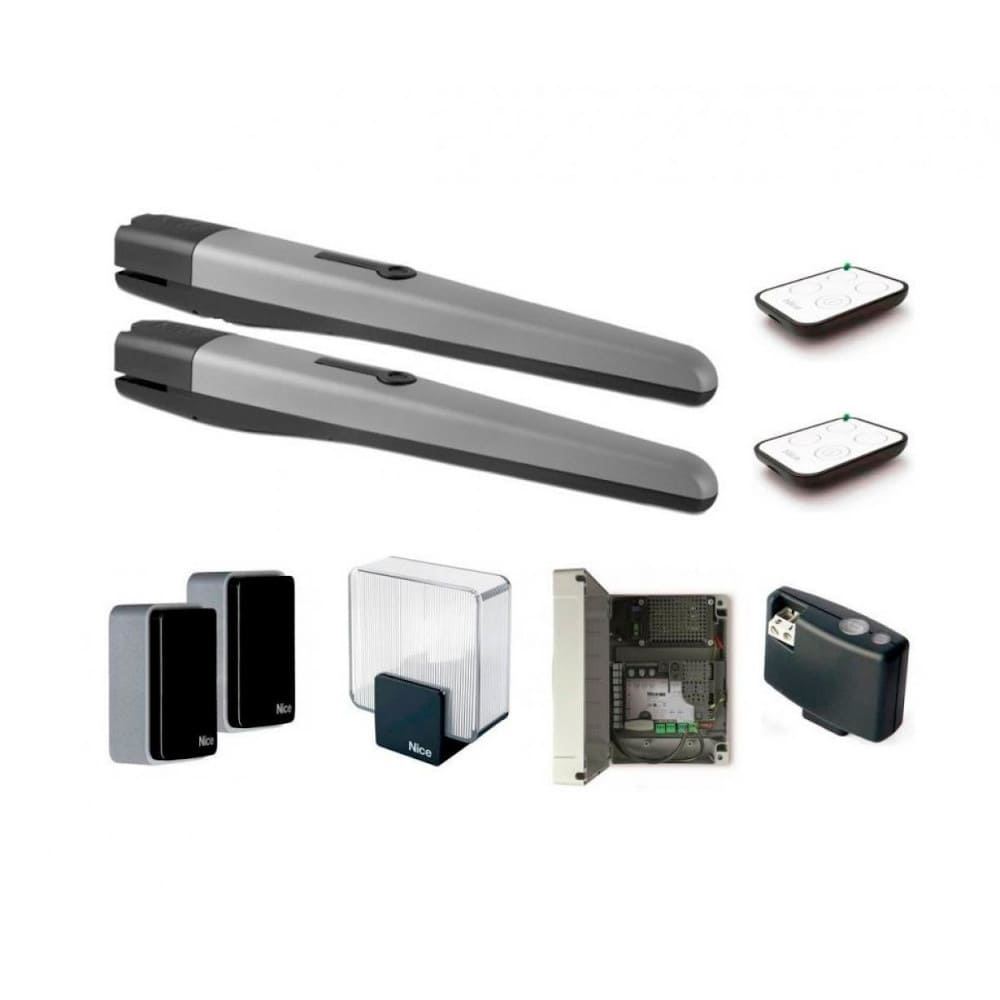

Комплект Nice TO5016PBDKIT2 для автоматизации распашных ворот со створками шириной до 5 м, весом до 1000 кг включает в себя два линейных электромеханических привода TO5016P, блок управления MC800, пару фотоэлементов Medium EPM, приемник OXIBD, два пульта ДУ ON3EBD и сигнальную лампу ELAC.
TO5016P
Привод оснащен червячным редуктором с повышенным передаточным числом для плавности хода и конденсатором (7 мкФ) для пуска двигателя (компенсация пульсации переменного тока). Поддерживает защиту от перегрева изоляции обмоток (срабатывает при 140 ºC), ручную блокировку, разблокировку и перемещение створки.
Характеристики:
- Скорость — 0.01 ~ 0.013 м/с (с нагрузкой и без нагрузки).
- Длина хода — 505 мм.
- Угол распахивания створки — до 110º.
- Номинальное усилие — 1200 Н, максимальное — 3200 Н.
- Автоматическое тестирование устройств безопасности перед совершением любого действия.
- Интенсивность — 46 циклов/ч (номинальное усилие).
- Ресурс — 45 000 ~ 125 000 циклов.
- Питание — 230 В AC, мощность — до 385 Вт.
- Защита от пыли и влаги — IP44, рабочие температуры — –20 ºС… +50 ºС.
- Размер — 965×115×105 мм, вес — 7 кг.
EPM
Фотоэлемент (передатчик TX и приемник RX) с двойным антибликовым контуром поддерживают автоматическую синхронизацию для предотвращения интерференции. Дальность действия — до 30 м. Угол обзора линз — 20º. Скорость срабатывания — 30 мс. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +55 ºС. Питание — 24 В DC, 24 В AC, 12 В DC. Потребляемый ток — 55 мА (суммарно TX и RX). Размер — 50×80×28.5 мм. Вес — 143 г.
MC800
Внешний блок управляет приводами, электромеханическим замком, радиоантенной, концевыми выключателями, сигнальным устройством, индикатором открытых ворот etc — по BlueBus (распознавание, запоминание, питание устройств). Укомплектован двумя входами устройств безопасности, разъемами SM (радиоприемник) и IBT4N (устройства Bus T4), DIP-переключателем программирования функций. Защита от пыли и влаги — IP54, рабочие температуры — –20 ºС… +55 ºС. Питание — 230 В AC. Энергопотребление — 900 Вт. Размер — 310×232×122 мм. Вес — 4.1 кг.
Функциональность:
- Автоматический и полуавтоматический режимы.
- Программирование усилия, времени задержки (5 ~ 180 с) открывания и закрывания створок, действия пускового тока (до 3 с.).
- Режимы частичного распахивания створок (8 вариантов), коллективного использования.
- Функция «Двигать в любом случае» — срабатывание без учета работоспособности устройств безопасности.
- Функция «Фототест» — срабатывание после проверки исправности устройств безопасности.
- Светодиодная индикация работы, неисправностей, необходимости ТО. .
OXIBD
Четырехканальный приемник с рабочей частотой 433.92 МГц передает сигнал на расстояние до 500 м (ячеистая топология радиопротокола Nice), отправляет данные о состоянии автоматики (блокировка, разблокировка), подтверждение команды. Оснащен антенной, памятью на 1024 односторонних и 750 двусторонних передатчиков, LED-индикатором. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления). Защита от пыли и влаги — IP20. Рабочие температуры — –20 ºС… +55 ºС. Размер — 49.5×41.9×18 мм. Вес — 22 г.
ELAC
Белая сигнальная LED-лампа с антенной 433.92 МГц предупреждает о перемещении створки миганием. Питание — 90 ~ 240 В AC. Потребляемая мощность — 5 Вт. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 132×72×155 мм. Вес — 220 г.
ON3EBD
3-канальный пульт ДУ с рабочей частотой 433.92 МГц, динамически изменяемым кодом (BD, O-Code) оборудован тремя функциональными и одной информационной кнопками. Питание — литиевая батарея CR2032 (3 В DC) сроком службы 2 года (10 срабатываний в сутки). Рабочие температуры — –5 ºC... +55 ºC. Защита от пыли и влаги — IP40. Размер — 45×56×11 мм. Вес — 18 г.
-
Nice TO5016PBDKIT2 Назначение для распашных ворот шириной до 5 м и весом до 1000 кг Привод TO5016P Количество в комплекте 2 шт. Номинальное толкающие усилие 1200 Н Максимальное толкающие усилие 3200 Н Длина хода 505 мм Скорость без нагрузки 0.013 м/с Скорость с нагрузкой 0.010 м/с Встроенный конденсатор 7 мкФ Количество циклов при номинальном усилении 46 циклов/ч Питание 230 В AC Потребление тока номинальное 1 А, максимальное 1.7 А Потребляемая мощность номинальная 200 Вт, максимальная 385 Вт Класс изоляции F Защита IP44 Термозащита 140 ºС Рабочие температуры –20 ºС… +50 ºС Размер 965×115×105 мм Вес 7 кг Блок управления MC800 Количество в комплекте 1 шт. Тип электронный Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8.2 кОм или двойная кромка 4K1)
автоматическое запоминание длины хода створок и автоматический расчет точек замедления и частичного открытияПитание от сети 230 В AC Потребляемая мощность 900 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Фотоэлементы EPM Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз средний: 20º Время срабатывания 30 мс. Питание 24 В DC, 24 В AC, 12 В DC Потребляемый ток суммарный (TX и RX) до 55 мА Защита IP44 Рабочие температуры –20 ºС… +55 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г Сигнальная лампа ELAC Количество в комплекте 1 шт. Тип белый светодиод Режим мигания 5 с. включено, 10 с. отключено Материал корпуса пластик Питание 90 ~ 240 В, 50 Гк Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 132×72×155 мм -
Руководство пользователя Размер: 2.239 Мб
