Автоматика Nice TO5024HSBDKIT
- Приемник OXIBD
- Два привода TO5024HS
- Два пульта ДУ ON3EBD
- Блок управления MC824H
- Для створок шириной до 5 м, до 400 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

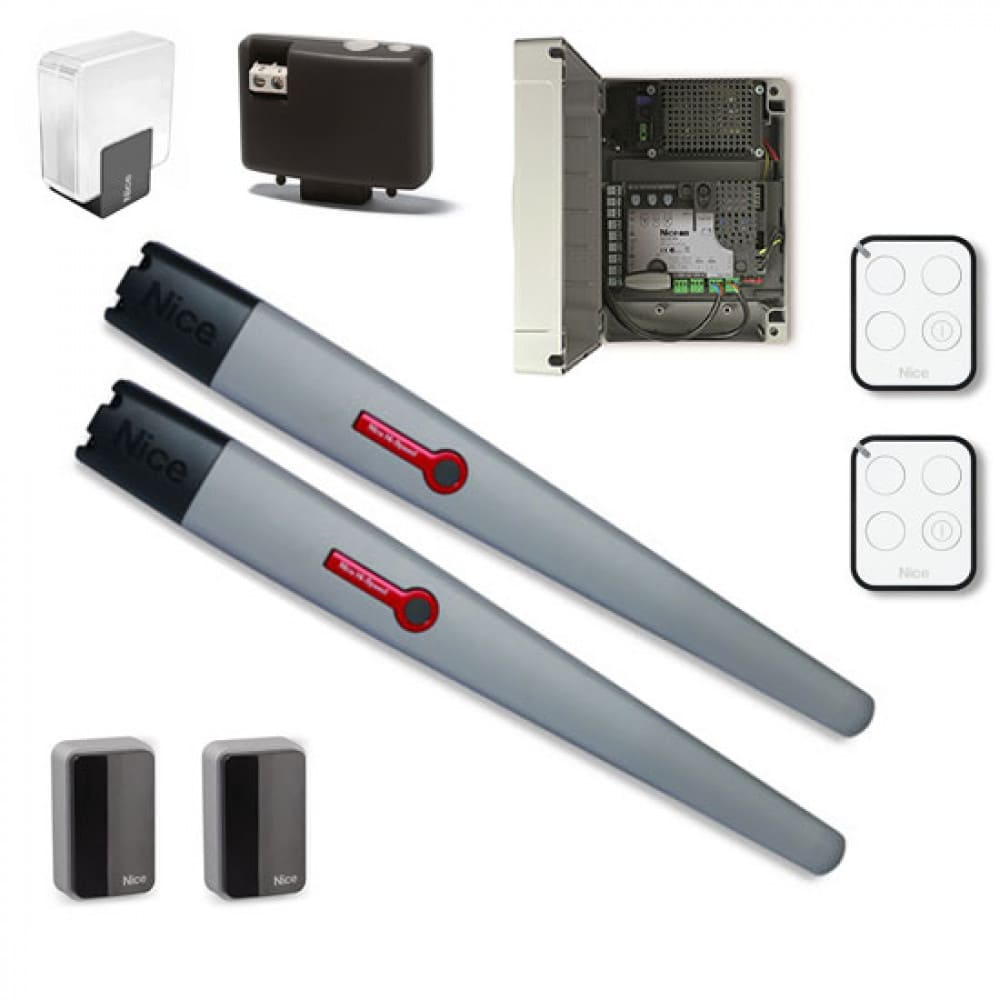

Комплект Nice TO5024HSBDKIT для автоматизации распашных ворот со створками шириной до 5 м, весом до 400 кг включает в себя два электромеханических привода TO5024HS (серия TOONA), блок управления MC824H, приемник OXIBD и два пульта ДУ ON3EBD.
TO5024HS
Линейный привод с двигателем, червячным редуктором (плавный ход за счет повышенного передаточного числа), энкодером (безопасная работа с контролем угла поворота), концевым выключателем (микропереключатель и механический упор) поддерживает блокировку и разблокировку механическим ключом (в комплекте). Размер — 965×115×105 мм. Вес — 7.5 кг.
Характеристики:
- Длина хода — 505 мм.
- Усилие: номинальное — 600 Н, максимальное — 1800 Н.
- Скорость без нагрузки — 0.025 м/с, с нагрузкой — 0.018 м/с.
- Угол распахивания створки — до 130º, скорость — 16 с. (90°).
- Интенсивность (номинальное усилие) — 75 циклов в час.
- Ресурс — 80 000 ~ 250 000 циклов.
- Рабочие температуры — –20 ºС… +50 ºС, защита от пыли и влаги — IP44.
- Питание — 24 В DC, потребление — 60 Вт (2.5 А), максимальное — 120 Вт (5 А), класс изоляции — F.
MC824H
Блок управления поддерживает распознавание и запоминание устройств (BlueBus), функции «Фототест» (срабатывание после проверки работоспособности устройств безопасности) и «Двигать в любом случае» (при любом состоянии устройств безопасности), программирование дополнительных функций, подключение антенны, замка, датчика состояния ворот. Оснащен тремя кнопками с LED-подсветкой, LED-индикаторами входов, программирования и уведомлений о необходимости ТО, плавким предохранителями для приводов, SM и IBT4N.
Характеристики:
- Амперометрическая система контроля.
- Настройка усилия, скорости, реверса мотор-редукторов, задержки (5 ~ 180 с.) закрывания ворот.
- Контроль статуса прохода.
- Режимы частичного открывания (8 вариантов), многоквартирного дома.
- Питание — 230 В AC, резервное питание (не входит в комплект) — батарея PS324, солнечные панели (Solemyo), мощность — 200 Вт.
- Рабочие температуры — –20 ºС… +55 ºС, защита от пыли и влаги — IP54.
- Размер — 310×232×122 мм, вес — 4.1 кг.
OXIBD
Четырехканальный приемник частотой 433.92 МГц совместим с системами одностороннего радиокодирования O-Code, TTS, FloR, Smilo, Flo, двустороннего кодирования BD работает по радиопротоколу Nice (ячеистая сеть, дальность — до 500 м). Оборудован памятью на 1024 односторонних и 750 двусторонних передатчиков, LED-индикатором. Отправляет данные о статусе ворот, подтверждения команд. Чувствительность — –108 дБм. Питание (от MC824H) — 5 В DC. Защита от пыли и влаги — IP20. Рабочие температуры — –20 ºС… +55 ºС. Размер — 49.5×41.9×18 мм. Вес — 22 г.
ON3EBD
3-канальный пульт ДУ частотой 433.92 МГц поддерживает кодировку BD и O-Code, укомплектован тремя функциональными и одной информационной кнопками. Питание — литиевая батарея CR2032 (3 В DC), срок службы — 2 года (10 срабатываний в сутки). Защита от пыли и влаги — IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм. Вес — 18 г.
-
Nice TO5024HSBDKIT Назначение для распашных ворот шириной до 5 м и весом до 400 кг Привод TO5024HS Количество в комплекте 2 шт. Номинальное толкающие усилие 600 Н Максимальное толкающие усилие 1800 Н Длина хода 505 мм Скорость без нагрузки 0.025 м/с Скорость с нагрузкой 0.018 м/с Количество циклов при номинальном усилении 75 циклов/ч Питание 24 В DC Потребление тока номинальное 2.5 А, максимальное 5 А Потребляемая мощность номинальная 60 Вт, максимальная 120 Вт Ресурс 80 000 ~ 250 000 циклов Класс изоляции F Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 965×115×105 мм Вес 7.5 кг Блок управления MC824H Количество в комплекте 1 шт. Тип электронный Детекция препятствий есть Задержка времени открывания и закрывания программируемая Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8,2 кОм)
автоматический поиск и запоминание хода створок и автоматический расчет точек замедления и частичного открытия (различных в зависимости от типа установки)Питание от сети 230 В AC Потребляемая мощность (от сети) 200 Вт Альтернативные источники питания АКБ PS124, солнечная батарея (в комплект не входят) Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г -
Руководство пользователя Размер: 2.498 Мб
