Автоматика Nice TO5024HSBDKIT2
- Приемник OXIBD
- Два привода TO5024HS
- Два пульта ДУ ON3EBD
- Блок управления MC824H
- Пара фотоэлементов EPMB
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

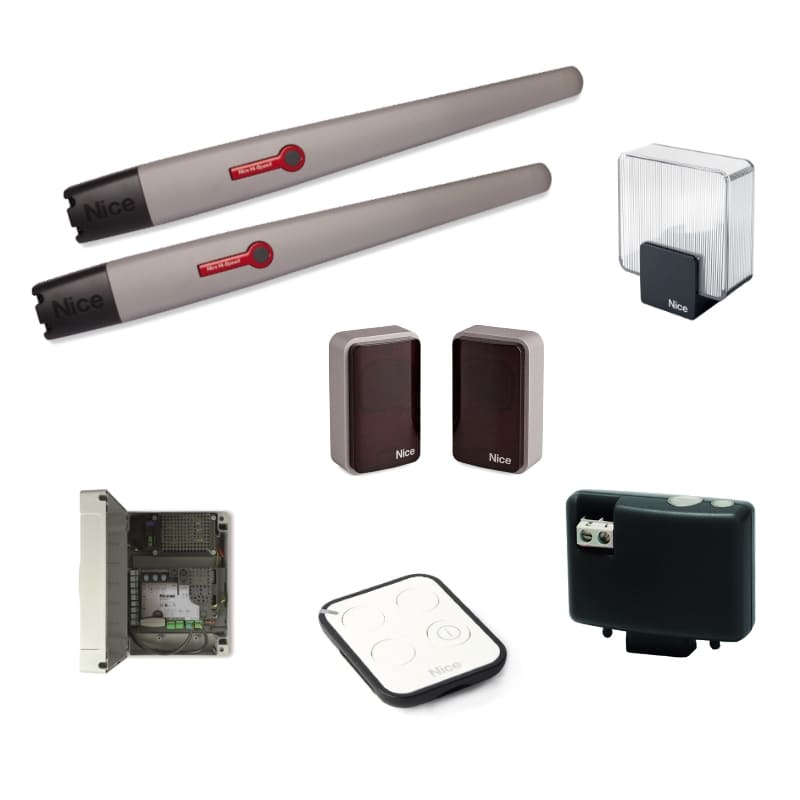

Комплект Nice TO5024HSBDKIT2 для автоматизации распашных ворот со створками весом до 400 кг, шириной до 5 м включает в себя два привода TO5024HS (серия TOONA), блок управления MC824H, пару фотоэлементов EPMB, приемник OXIBD, два пульта ДУ ON3EBD и лампу ELDC.
TO5024HS
Электромеханический привод линейного типа состоит из двигателя с червячным редуктором (повышенное передаточное число для плавности хода), энкодером (датчик угла поворота для безопасности работы). Поддерживает разблокировку створки механическим ключом (в комплекте) при обесточивании. Комплектуется концевым выключателем (механический упор и микропереключатель). Размер — 965×115×105 мм. Вес — 7.5 кг.
Характеристики:
- Толкающие усилие: номинальное — 600 Н, максимальное — 1800 Н.
- Скорость с нагрузкой — 0.018 м/с, без нагрузки — 0.025 м/с.
- Угол распахивания створки — до 130º, открывание створки на 90º за 16 с.
- Длина хода — 505 мм.
- Номинальная интенсивность — 75 циклов/ч.
- Ресурс, зависящий от факторов износа, — 80 000 ~ 250 000 циклов.
- Стандарт защиты от пыли и влаги — IP44, рабочие температуры — –20 ºС… +50 ºС, класс изоляции — F.
- Питание — 24 В DC, энергопотребление — 60 Вт, максимальное — 120 Вт.
- Номинальное потребление тока — 2.5 А, максимальное — 5 А.
OXIBD
Четырехканальный приемник частотой 433.92 МГц работает по радиопротоколу Nice, обеспечивающему передачу на расстояние до 500 м. Отправляет подтверждение полученной команды и данные о статусе ворот (открыто, закрыто). Оснащен памятью на 1024 односторонних и 750 двусторонних передатчиков, LED-индикатором. Чувствительность — –108 дБм. Питание (от блока управления) — 5 В DC. Защита от пыли и влаги — IP20. Рабочие температуры — –20 ºС… +55 ºС. Размер — 49.5×41.9×18 мм. Вес — 22 г.
MC824H
Блок управления с амперометрической системой контроля мотор-редукторов поддерживает функции «Фототест» (выполнение действия после успешной проверки работоспособности устройств безопасности) и «Двигать в любом случае» (операции при любом состоянии устройств безопасности), распознавание и запоминание подсоединенных устройств (система BlueBus), подключение замка, антенны, лампы etc, дополнительные источники питания, не входящие в комплект (батарея PS324, солнечные панели Solemyo). Оборудован тремя кнопками с LED-подсветкой, разъемами SM для радиоприемника и IBT4N для устройств с интерфейсом BusT4, LED-индикаторами входов, программирования и уведомлений о необходимости ТО, зажимами, переключателями и клеммами, плавким предохранителями для приводов.
Характеристики:
- Настройка усилия, скорости и реверсивного движения двигателей, задержки (5 ~ 180 с.) закрывания ворот.
- Контроль состояния створки (открыто, закрыто).
- Режимы многоквартирного дома, частичного открывания, энергосбережения.
- Питание — 230 В AC, мощность — 200 Вт.
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ºС… +55 ºС.
- Размер — 310×232×122 мм, вес — 4.1 кг.
ON3EBD
Пульт ДУ на 3 канала с кодировкой BD, O-Code, рабочей частотой 433.92 МГц оснащен тремя функциональными и одной информационной кнопками. Питание — литиевая батарея CR2032 (3 В DC). Рабочие температуры — –5 ºC... +55 ºC. Защита от пыли и влаги — IP40. Размер — 45×56×11 мм. Вес — 18 г.
EPMB
Фотоэлемент для детекции препятствий представляет собой передатчик (TX) и приемник (RX) с автоматической синхронизацией для предотвращения интерференции. Радиус действия — до 30 м. Угол обзора линзы — до 30º. Предусмотрена светодиодная индикация работы. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.
ELDC
Сигнальная мигающая (по 5 с.) LED-лампа белого света укомплектована антенной (433.92 МГц). Корпус оснащен кронштейном для универсального крепления. Питание — 12 ~ 36 В. Рабочие температуры — –20 ºС… +50 ºС. Защита от пыли и влаги — IP44. Размер — 132×72×155 мм. Вес — 220 г.
-
Nice TO5024HSBDKIT2 Назначение для распашных ворот шириной до 5 м и весом до 400 кг Привод TO5024HS Количество в комплекте 2 шт. Номинальное толкающие усилие 600 Н Максимальное толкающие усилие 1800 Н Длина хода 505 мм Скорость без нагрузки 0.025 м/с Скорость с нагрузкой 0.018 м/с Количество циклов при номинальном усилении 75 циклов/ч Питание 24 В DC Потребление тока номинальное 2.5 А, максимальное 5 А Потребляемая мощность номинальная 60 Вт, максимальная 120 Вт Ресурс 80 000 ~ 250 000 циклов Класс изоляции F Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 965×115×105 мм Вес 7.5 кг Блок управления MC824H Количество в комплекте 1 шт. Тип электронный Детекция препятствий есть Задержка времени открывания и закрывания программируемая Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8,2 кОм)
автоматический поиск и запоминание хода створок и автоматический расчет точек замедления и частичного открытия (различных в зависимости от типа установки)Питание от сети 230 В AC Потребляемая мощность (от сети) 200 Вт Альтернативные источники питания АКБ PS124, солнечная батарея (в комплект не входят) Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Фотоэлемент EPMB Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз 10º ~ 30º Питание сети BlueBUS Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г Сигнальная лампа ELDC Количество в комплекте 1 шт. Тип белый светодиод Режим мигания по 5 с. Материал корпуса пластик Питание 12 ~ 36 В Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 132×72×155 мм -
Руководство пользователя Размер: 2.498 Мб
