Автоматика Nice TO6024HSBDKIT
- Приемник OXIBD
- Два привода TO6024HS
- Два пульта ДУ ON3EBD
- Блок управления MC824H
- Для створок шириной до 6 м, до 1450 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

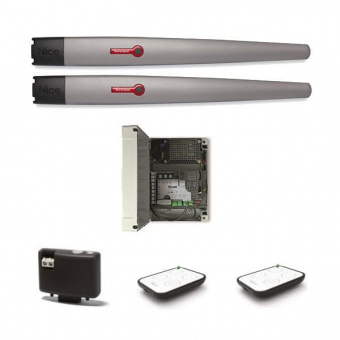

Комплект Nice TO6024HSBDKIT, состоящий из двух электромеханических приводов TO6024HS, блока управления MC824H, приемника OXIBD и двух пультов ДУ ON3EBD (приемник и передатчики поддерживают обратную связь), рассчитан на автоматизацию распашных ворот со створками шириной до 6 м, весом до 1450 кг.
TO6024HS
Привод линейного типа построен на двигателе с энкодером и червячном редукторе, комплектуется двумя упорами для положений «Открыто» и «Закрыто». Поддерживает двойную технологию обнаружения препятствий, подключение блока управления по BlueBus, механическую разблокировку двигателя (ключи в комплекте), режим частичного открывания створки и функцию «Фототест» — проверку работоспособности устройств безопасности перед каждым срабатыванием.
Характеристики:
- Длина хода — 584 мм.
- Максимальное усилие — 2200 Н, номинальное — 1200 Н.
- Предельный угол распахивания створки — 100º.
- Скорость без нагрузки — 0.016 м/с.
- Интенсивность — 40 циклов в час при номинальном усилии, ресурс — 80 000 ~ 250 000 циклов.
- Класс изоляции — F, рабочие температуры — –20 ºС… +50 ºС, защита от пыли и влаги — IP44.
- Питание — 24 В DC, энергопотребление — до 120 Вт), потребление тока — до 5 А.
- Размер — 1200×128×150 мм, вес — 15 кг.
OXIBD
Четырехканальный приемник (433.92 МГц) работает по радиопротоколу Nice (ячеистая сеть, дальность передачи — до 500 м), оборудован антенной и LED-индикатором, поддерживает 2-стороннюю систему кодирования BD, трансляцию подтверждений команд и данных о статусе автоматики. Емкость памяти — 750 двусторонних и 1024 односторонних передатчиков. Чувствительность — –108 дБм. Питание (от MC824H) — 5 В DC. Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм, вес — 22 г.
MC824H
Блок управления с амперометрической системой контроля подключаемых мотор-редукторов поддерживает программирование дополнительных функций, распознавание подключенных устройств (система BlueBus), подключение электрозамка, сигнального мигающего устройства ELDC, антенны и источников резервного питания — АКБ PS324 или солнечной батареи. Оснащен разъемами SM (для радиоприемника) и IBT4N (вставной, для устройств BusT4), тремя кнопками с LED-подсветкой, LED-индикаторами программирования, входов и предупреждений о ТО, плавким предохранителем для двигателей.
Характеристики:
- Проверка положения створок (открыты, закрыты).
- Настройка скорости, усилия и реверсивного движения двигателей, задержки (5 ~ 180 с.) автозакрывания створки.
- Режимы многоквартирного дома, энергосбережения, неполного открывания (8 уровней).
- «Фототест» — предварительная проверка устройств безопасности.
- «Двигать в любом случае» — срабатывание привода при любом состоянии устройств безопасности.
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ºС… +55 ºС.
- Питание — 230 В AC, энергопотребление — 200 Вт.
- Размер — 310×232×122 мм, вес — 4.1 кг.
ON3EBD
Трехканальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом, информационной и тремя функциональными кнопками работает автономно от литиевой батареи (3 В) CR2032. Рабочие температуры — –5 ºC... +55 ºC. Защита от пыли и влаги — IP40. Размер — 45×56×11 мм. Вес — 18 г.
-
Nice TO6024HSBDKIT Привод TO6024HS Количество в комплекте 2 шт. Номинальное толкающие усилие 1200 Н Максимальное толкающие усилие 2200 Н Длина хода 584 мм Скорость без нагрузки 0.016 м/с Количество циклов при номинальном усилении 40 циклов/ч Питание 24 В DC Потребление тока номинальное 2,5 А, максимальное 5 А Ресурс (зависит от интенсивности и условий эксплуатации) 80 000 ~ 250 000 циклов Класс изоляции F Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 1200×128×150 (h) мм Вес 15 кг Блок управления MC824H Количество в комплекте 1 шт. Тип электронный Детекция препятствий есть Задержка времени открывания и закрывания программируемая Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8,2 кОм)
автоматический поиск и запоминание хода створок и автоматический расчет точек замедления и частичного открытия (различных в зависимости от типа установки)Питание от сети 230 В AC Потребляемая мощность (от сети) 200 Вт Альтернативные источники питания АКБ PS124, солнечная батарея (в комплект не входят) Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г -
Руководство пользователя Размер: 2.498 Мб
