Автоматика Nice TO6024HSBDKIT2
- Приемник OXIBD
- Фотоэлемент EPMB
- Два привода TO6024HS
- Два пульта ДУ ON3EBD
- Блок управления MC824H
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

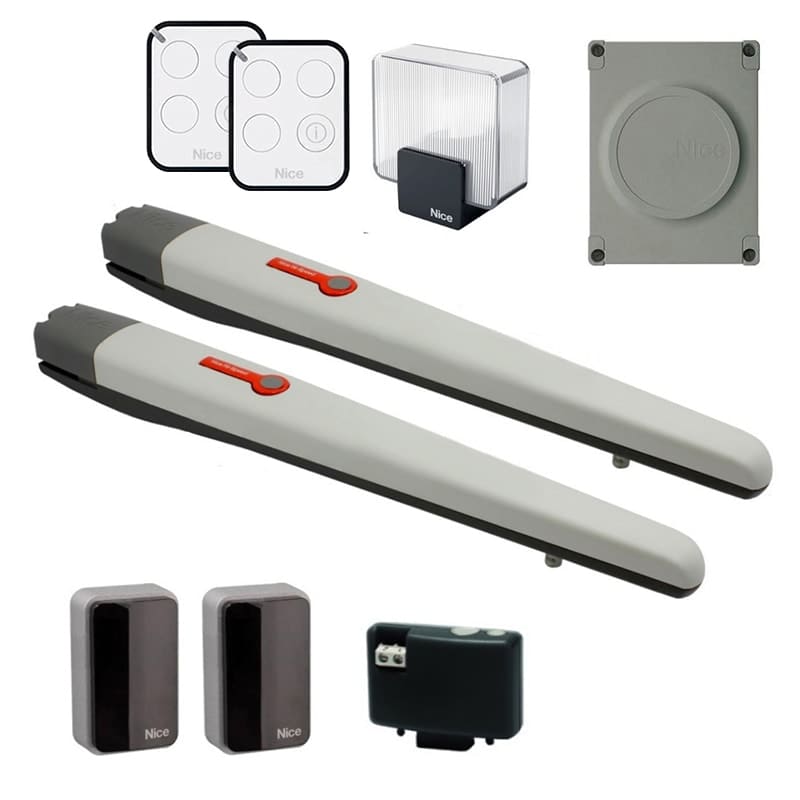

Комплект Nice TO6024HSBDKIT2 для автоматизации распашных ворот со створкой весом до 1450 кг, шириной до 6 м состоит из двух электромеханических приводов TO6024HS, блока управления MC824H, фотоэлемента EPMB, лампы ELDC, двух пультов ДУ ON3EBD и приемника OXIBD (приемник и передатчики с обратной связью).
TO6024HS
Привод линейного типа основан на двигателе с энкодером и червячном редукторе. Поддерживает технологию BlueBus для подключения блока управления, разблокировку двигателя (ключи в комплекте), двойную технологию обнаружения препятствий, срабатывание только после тестирования работоспособности устройств безопасности (функция «Фототест»), частичное открывание створки.
Характеристики:
- Длина хода — 584 мм.
- Угол распахивания створки — до 100º.
- Максимальное толкающие усилие — 2200 Н, номинальное — 1200 Н.
- Два механических упора для положений открыто и закрыто.
- Скорость без нагрузки — 0.016 м/с.
- 40 циклов в час при номинальном усилии.
- Ресурс — 80 000 ~ 250 000 циклов (зависит от типа, длины и веса створки, температуры, ветровой нагрузки).
- Защита от пыли и влаги — IP44.
- Рабочие температуры — –20 ºС… +50 ºС.
- Класс изоляции (по нагреву двигателя) — F.
- Питание — 24 В DC.
- Потребляемая мощность номинальная — 60 Вт (не более 120 Вт).
- Потребление тока номинальное — 2.5 А (не более 5 А).
- Размер — 1200×128×150 мм.
- Вес — 15 кг.
ON3EBD
Трехканальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом оборудован информационной кнопкой и тремя функциональными, получает питание от литиевой батареи (3 В) CR2032. Защита корпуса от пыли и влаги — IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм. Вес — 18 г.
OXIBD
Четырехканальный приемник (433.92 МГц) работает по радиопротоколу Nice (ячеистая технология, дальность связи — до 500 м), оснащен LED-индикатором, антенной, поддерживает двухстороннюю систему кодирования BD, отправку подтверждения полученной команды и данных о состоянии автоматики. Объем памяти — 750 двусторонних и 1024 односторонних передатчиков. Чувствительность — –108 дБм. Питание (от блока управления) — 5 В DC. Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм, вес — 22 г.
MC824H
Блок управления с амперометрической системой проверки подключаемых двигателей укомплектован разъемами типа SM и IBT4N (вставной, для устройств BusT4), зажимами, переключателями и клеммами, LED-индикаторами входов, программирования и уведомлений о необходимости ТО, тремя кнопками с LED-подсветкой, плавким предохранителем для двигателей. Поддерживает программирование дополнительных функций двух уровней, распознавание подключенных устройств (система BlueBus), подключение резервной АКБ PS324 и солнечной панели (технология Solemyo), электрозамка, сигнального мигающего устройства ELDC, антенны etc.
Характеристики:
- Автоматическое закрывание ворот после заданной (5 ~ 180 с.) паузы.
- Проверка положения створки.
- Режимы энергосбережения, многоквартирного дома, частичного открывания (8 уровней).
- Настройка скорости, усилия и реверсивного движения двигателей.
- «Фототест» — выполнение действия только после подтверждения работоспособности устройств безопасности.
- Функция «Двигать в любом случае» — выполнение операций невзирая на неисправность устройств безопасности.
- Защита от пыли и влаги — IP54.
- Рабочие температуры — –20 ºС… +55 ºС.
- Питание — 230 В AC.
- Потребляемая мощность — 200 Вт.
- Размер — 310×232×122 мм.
- Вес — 4.1 кг.
EPMB
Фотоэлемент (передающий TX и приемный RX) с автоматической синхронизацией для предупреждения интерференции, BlueBus, двойным антибликовым контуром, LED-индикаторами представляют собой D-датчики для детекции препятствий. Полезная (максимальная) дальность действия — 15 ~ 30 м. Угол обзора при фиксированной и ориентируемой оптике — 10º и 30º. Корпус из ABS-пластика, стойкого к окружающей среде, соответствует стандарту защиты от пыли и влаги IP44. Рабочие температуры — –20 ºС… +50 ºС. Питание — от сети BlueBus. Размер — 50×80×28.5 мм. Вес — 143 г.
ELDC
Светодиодная лампа белого света с антенной 433.92 МГц, работающая в режиме мигания (по 5 с. на включение и отключение), поставляется в корпусе из ударопрочного пластика. Предусмотрено универсальное крепление (встроен кронштейн). Рабочие температуры — –20 ºС… +50 ºС. Защита от пыли и влаги — IP44. Питание — 12 ~ 36 В. Размер — 132×72×155 мм.
-
Nice TO6024HSBDKIT2 Привод TO6024HS Количество в комплекте 2 шт. Номинальное толкающие усилие 1200 Н Максимальное толкающие усилие 2200 Н Длина хода 584 мм Скорость без нагрузки 0.016 м/с Количество циклов при номинальном усилении 40 циклов/ч Питание 24 В DC Потребление тока номинальное 2,5 А, максимальное 5 А Ресурс (зависит от интенсивности и условий эксплуатации) 80 000 ~ 250 000 циклов Класс изоляции F Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 1200×128×150 (h) мм Вес 15 кг Блок управления MC824H Количество в комплекте 1 шт. Тип электронный Детекция препятствий есть Задержка времени открывания и закрывания программируемая Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8,2 кОм)
автоматический поиск и запоминание хода створок и автоматический расчет точек замедления и частичного открытия (различных в зависимости от типа установки)Питание от сети 230 В AC Потребляемая мощность (от сети) 200 Вт Альтернативные источники питания АКБ PS124, солнечная батарея (в комплект не входят) Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Фотоэлемент EPMB Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз 10º ~ 30º Питание сети BlueBus Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г Сигнальная лампа ELDC Количество в комплекте 1 шт. Тип белый светодиод Режим мигания по 5 с. Материал корпуса пластик Питание 12 ~ 36 В Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 132×72×155 мм -
Руководство пользователя Размер: 2.498 Мб
