Автоматика Nice TO7024BDKIT
- Приемник OXIBD
- Два привода TO7024
- Два пульта ДУ ON3EBD
- Блок управления MC824H
- Для створок шириной до 7 м, до 1700 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

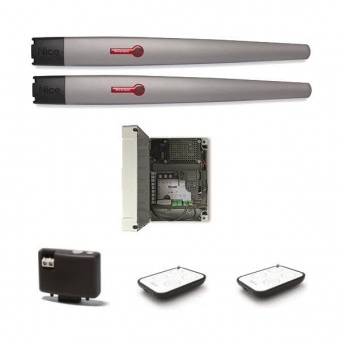

Комплект Nice TO7024BDKIT в составе двух линейных приводов TO7024, блока управления MC824H, приемника OXIBD и двух пультов ДУ ON3EBD обеспечивает автоматизацию распашных ворот со створками шириной до 7 м, весом до 1700 кг.
TO7024
Электромеханический привод поддерживает технологию BlueBus для подключения внешнего блока управления, двойную технологию детекции препятствий, блокировку и разблокировку двигателя вручную (ключи в комплекте), режим неполного распахивания створки. Укомплектован двигателем с энкодером для точного позиционирования устройства и плавного движения створки, червячным редуктором, двумя механическими упорами.
Характеристики:
- Предельный угол распахивания створки — 100º.
- Максимальное усилие — 2700 Н, номинальное — 1400 Н.
- Скорость без нагрузки — 0.013 м/с.
- Длина хода — 584 мм.
- Номинальная интенсивность — 41 цикл/ч, ресурс — 80 000 ~ 250 000 циклов.
- Рабочие температуры — –20 ºС… +50 ºС, защита от пыли и влаги — IP44, класс изоляции — F.
- Питание — 24 В DC, мощность — до 120 Вт.
- Размер — 1200×128×150 мм, вес — 15 кг.
MC824H
Блок управления оборудован тремя функциональными кнопками с LED-подсветкой, LED-индикаторами, разъемами SM и IBT4N, плавким предохранителем, зажимами, переключателями и клеммами. Поддерживает распознавание и запоминание подключенных устройств (BlueBus), программирование функций, подключение электрозамка, антенны и сигнальной лампы, проверку корректности работы устройств безопасности перед выполнением каждой команды, срабатывание при любом состоянии устройств безопасности.
Характеристики:
- Амперометрическая система контроля.
- Настройка скорости, усилия, реверса двигателей, задержки (5 ~ 180 с) автоматического закрывания створок.
- Мониторинг статуса ворот (открыты, закрыты).
- Режимы многоквартирного дома, неполного открывания створок, энергосбережения.
- Питание — 230 В AC, энергопотребление — 200 Вт.
- Питание от батареи PS324 или солнечных панелей (в комплект не входят).
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ºС… +55 ºС.
- Размер — 310×232×122 мм, вес — 4.1 кг.
OXIBD
Четырехканальный приемник с антенной (433.92 МГц), работающий по радиопротоколу Nice с ячеистой технологией (дальность связи — до 500 м), отправляет подтверждения команд, данные о состоянии ворот (открыто, закрыто). Объем памяти — 1024 односторонних и 750 двусторонних передатчиков. Чувствительность — –108 дБм. Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Питание (от MC800) — 5 В DC. Размер — 49.5×41.9×18 мм, вес — 22 г.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с динамическим кодом, информационной и тремя функциональными кнопками получает питание от литиевой АКБ CR2032 (3 В). Рабочие температуры — –5 ºC... +55 ºC. Защита от пыли и влаги — IP40. Размер — 45×56×11 мм. Вес — 18 г.
-
Nice TO7024BDKIT Назначение для распашных ворот со створкой шириной до 7 м и весом до 1700 кг Привод TO7024 Количество в комплекте 2 шт. Номинальное толкающие усилие 1400 Н Максимальное толкающие усилие 2700 Н Длина хода 584 мм Скорость без нагрузки 0.013 м/с Количество циклов при номинальном усилении 41 цикл/ч Питание 24 В DC Потребление тока номинальное 2,5 А, максимальное 5 А Ресурс (зависит от интенсивности и условий эксплуатации) 80 000 ~ 250 000 циклов Класс изоляции F Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 1200×128×150 (h) мм Вес 15 кг Блок управления MC824H Количество в комплекте 1 шт. Тип электронный Детекция препятствий есть Задержка времени открывания и закрывания программируемая Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8,2 кОм)
автоматический поиск и запоминание хода створок и автоматический расчет точек замедления и частичного открытия (различных в зависимости от типа установки)Питание от сети 230 В AC Потребляемая мощность (от сети) 200 Вт Альтернативные источники питания АКБ PS124, солнечная батарея (в комплект не входят) Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г -
Руководство пользователя Размер: 2.498 Мб
