Автоматика Nice TOONA4024BDKCE
- Приемник OXIBD
- Фотоэлемент EPMB
- Два привода TO4024
- Два пульта ДУ ON3EBD
- Блок управления MC824H
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

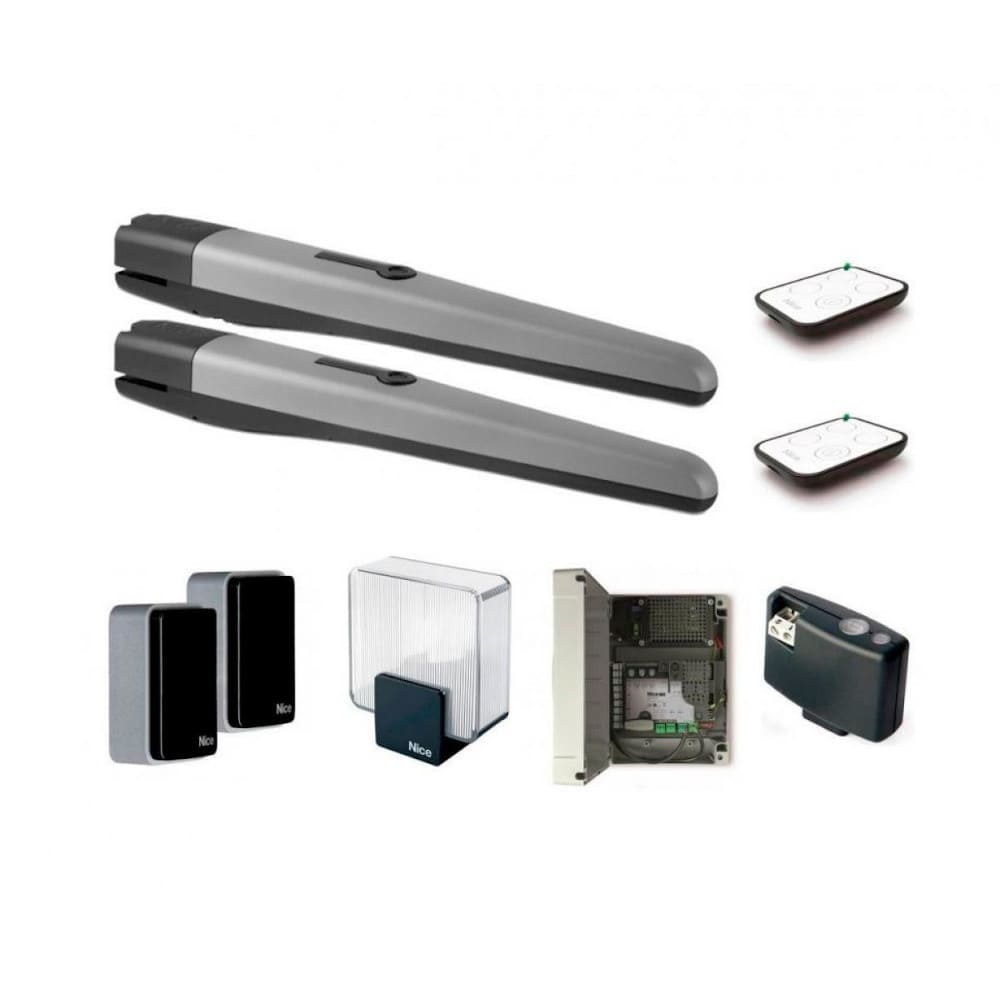

Комплект Nice TOONA4024BDKCE в составе двух электромеханических приводов TO4024, блока управления MC824H, фотоэлемента Medium BlueBus EPMB, приемника OXIBD, двух пультов ДУ ON3EBD и лампы ELDC рассчитан на автоматизацию распашных ворот со створками весом до 500 кг, шириной до 3 м.
TO4024
Линейный привод работает при температурах –20 ºС… +50 ºС. Защита корпуса от пыли и влаги соответствует стандарту IP44.
Характеристики:
- Редуктор с повышенным передаточным числом.
- Безопасная эксплуатация за счет энкодера двигателя.
- Угол распахивания створки — 130º.
- Длина хода — 385 мм.
- Номинальное усилие — 600 Н, максимальное — 1800 Н.
- Скорость с нагрузкой — 0.012 м/с, без нагрузки — 0.016 м/с.
- Интенсивность при номинальном усилии — 95 циклов/ч.
- Питание — 24 В DC, потребляемая мощность — 48 Вт, максимальная — 120 Вт, класс изоляции — F.
- Размер — 820×115×105 мм, вес — 6 кг.
OXIBD
4-канальный приемник (433.92 МГц) работает по радиопротоколу Nice (расстояние передачи — до 500 м), поддерживает отправку данных о состоянии ворот (открыто, закрыто) и подтверждение полученной команды. Оборудован LED-индикатором, антенной. Объем памяти — 1024 односторонних и 750 двусторонних передатчиков. Чувствительность — –108 дБм. Питание (от MC824H) — 5 В DC. Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм, вес — 22 г.
MC824H
Блок управления с амперометрическим контролем подключаемых двигателей, тремя кнопками с LED-подсветкой, разъемами SM и IBT4N (для устройств BusT4), LED-индикаторами входов, программирования и предупреждений о необходимости ТО, зажимами, переключателями, клеммами, плавким предохранителем для моторов поддерживает распознавание подключенных устройств (система BlueBus), программирование дополнительных функций двух уровней, подключение электрозамка, питание от батареи PS324 или солнечной панели (в комплект не входят).
Характеристики:
- Контроль положения створки.
- Режимы многоквартирного дома, частичного открывания (8 вариантов), энергосбережения.
- Настройка скорости, усилия, реверсивного движения, паузы (5 ~ 180 с.) при автоматическом закрывании створок.
- Выполнение действия только после проверки работоспособности устройств безопасности («Фототест»).
- Выполнение маневра при неисправности устройства безопасности («Двигать в любом случае»).
- Рабочие температуры — –20 ºС… +55 ºС, защита от пыли и влаги — IP54.
- Питание — 230 В AC, потребляемая мощность — 200 Вт.
- Размер — 310×232×122 мм, вес — 4.1 кг.
EPMB
Фотоэлемент (передающий TX и приемный RX) с автоматической синхронизацией для предупреждения интерференции, двойным антибликовым контуром, поддержкой BlueBus (подключение, питание) и светодиодными индикаторами представляют собой D-датчики обнаружения препятствий. Максимальный радиус действия — 30 м, стандартный — 15 м. Угол обзора при ориентируемой и фиксированной оптике — 30º и 10º. Корпус соответствует стандарту защиты от пыли и влаги IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом оснащен информационной и тремя функциональными кнопками, получает питание от литиевой батареи CR2032 (3 В DC). Защита от пыли и влаги — IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм. Вес — 18 г.
ELDC
Светодиодная (белый цвет) сигнальная лампа с антенной 433.92 МГц работает в режиме мигания (по 5 с. на включение и отключение). В конструкции корпуса из ударопрочного пластика предусмотрен кронштейн для универсального крепления. Рабочие температуры — –20 ºС… +50 ºС. Защита от пыли и влаги — IP44. Питание — 12 ~ 36 В. Размер — 132×72×155 мм.
-
Nice TOONA4024BDKCE Назначение для распашных ворот шириной до 3 м и весом до 500 кг Привод TO4024 Количество в комплекте 2 шт. Номинальное толкающие усилие 600 Н Максимальное толкающие усилие 1800 Н Длина хода 385 мм Скорость без нагрузки 0.016 м/с Скорость с нагрузкой 0.012 м/с Количество циклов при номинальном усилении 95 циклов/ч Питание 24 В DC Потребление тока номинальное 2 А, максимальное 5 А Потребляемая мощность номинальная 48 Вт, максимальная 120 Вт Класс изоляции F Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 820×115×105 мм Вес 6 кг Блок управления MC824H Количество в комплекте 1 шт. Тип электронный Детекция препятствий есть Задержка времени открывания и закрывания программируемая Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8,2 кОм)
автоматический поиск и запоминание хода створок и автоматический расчет точек замедления и частичного открытия (различных в зависимости от типа установки)Питание от сети 230 В AC Потребляемая мощность (от сети) 200 Вт Альтернативные источники питания АКБ PS124, солнечная батарея (в комплект не входят) Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Фотоэлемент EPMB Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз 10º ~ 30º Питание сети BlueBus Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г Сигнальная лампа ELDC Количество в комплекте 1 шт. Тип белый светодиод Режим мигания по 5 с. Материал корпуса пластик Питание 12 ~ 36 В Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 132×72×155 мм -
Руководство пользователя Размер: 2.498 Мб
