Автоматика Nice TTN3724HSBDKIT
- Приемник OXIBD
- Два привода TTN3724HS
- Два пульта ДУ ON3EBD
- Блок управления MC824H
- Открывание на 90º за 12 с
Подробнее
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

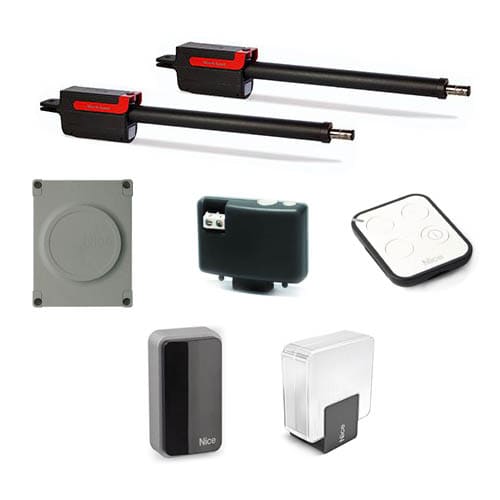

Комплект Nice TTN3724HSBDKIT для автоматизации распашных ворот со створками шириной до 3.7 м, весом до 450 кг состоит из двух электромеханических приводов TTN3724HS, блока управления MC824H, приемника OXIBD и двух пультов ДУ ON3EBD (приемник и передатчики с обратной связью).
TTN3724HS
Привод линейного типа поддерживает работу в непрерывном режиме, блокировку и разблокировку механическим ключом, перемещение створок вручную без разблокировки мотор-редуктора. Материал корпуса — алюминиевый сплав с полиэстеровым покрытием, штоки — нержавеющая сталь.
Характеристики:
- Длина хода — 510 мм.
- Скорость без нагрузки — 0.025 м/с.
- Максимальный угол распахивания створки — 110º.
- Распахивание створки на 90º за 12 с.
- Номинальная нагрузка — 150 Н, максимальная — 1900 Н.
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ºС… +55 ºС.
- Питание — 24 В DC (от блока управления), мощность: номинальная — 40 Вт, максимальная — 150 Вт.
- Размер — 910×105×170 мм, вес — 8 кг.
OXIBD
4-канальный приемник (433.92 МГц) работает по радиопротоколу Nice (дальность связи — до 500 м за счет ячеистой технологии), поддерживает 2-стороннюю систему кодирования BD, отправку данных о состоянии автоматики и полученной команде, оборудован LED-индикатором и антенной. Емкость памяти — 1024 односторонних и 750 двусторонних передатчиков. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления). Защита от пыли и влаги — IP20. Рабочие температуры — –20 ºС… +55 ºС. Размер — 49.5×41.9×18 мм, вес — 22 г.
MC824H
Блок управления оснащен разъемами SM и IBT4N, тремя кнопками с LED-подсветкой, LED-индикаторами входов, программирования и уведомлений о необходимости ТО, плавким предохранителем для двигателей, зажимами, переключателями и клеммами. Поддерживает распознавание и запоминание подключенных устройств (система BlueBus), программирование дополнительных функций двух уровней, подключение электрозамка, сигнального мигающего устройства, антенны, резервное питание от АКБ PS324 или солнечной панели.
Характеристики:
- Амперометрическая система проверки подключаемых приводов.
- Настройка параметров приводов: скорости, усилия и реверсивного движения, задержки (5 ~ 180 с.).
- Режимы многоквартирного дома, частичного открывания (восемь уровней), энергосбережения.
- Контроль положения створки.
- «Фототест» — подтверждения работоспособности устройств безопасности перед выполнением операций.
- «Двигать в любом случае» — срабатывание при любом состоянии устройств безопасности.
- Рабочие температуры — –20 ºС… +55 ºС, защита от пыли и влаги — IP54.
- Питание — 230 В AC, энергопотребление — 200 Вт.
- Размер — 310×232×122 мм, вес — 4.1 кг.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом оснащен тремя функциональными и информационной кнопками. Питание — литиевая батарея (3 В) CR2032. Рабочие температуры — –5 ºC... +55 ºC. Защита корпуса от пыли и влаги — IP40. Размер — 45×56×11 мм. Вес — 18 г.
-
Nice TTN3724HSBDKIT Привод TTN3724HS Количество в комплекте 2 шт. Номинальная нагрузка 150 Н Максимальная нагрузка 1900 Н Длина хода 510 мм Скорость без нагрузки 0.025 м/с Количество циклов непрерывный цикл Питание 24 В DC Потребление тока номинальное 1.5 А, максимальное 6 А Потребляемая мощность номинальная 40 Вт, максимальное 150 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 910×105×170 мм Вес 8 кг Блок управления MC824H Количество в комплекте 1 шт. Тип электронный Детекция препятствий есть Задержка времени открывания и закрывания программируемая Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8,2 кОм)
автоматический поиск и запоминание хода створок и автоматический расчет точек замедления и частичного открытия (различных в зависимости от типа установки)Питание от сети 230 В AC Потребляемая мощность (от сети) 200 Вт Альтернативные источники питания АКБ PS124, солнечная батарея (в комплект не входят) Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г -
Руководство пользователя Размер: 2.119 Мб
