Автоматика Nice TTN3724HSBDKIT2
- Приемник OXIBD
- Два привода TTN3724HS
- Два пульта ДУ ON3EBD
- Блок управления MC824H
- Пара фотоэлементов EPMB
Подробнее
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

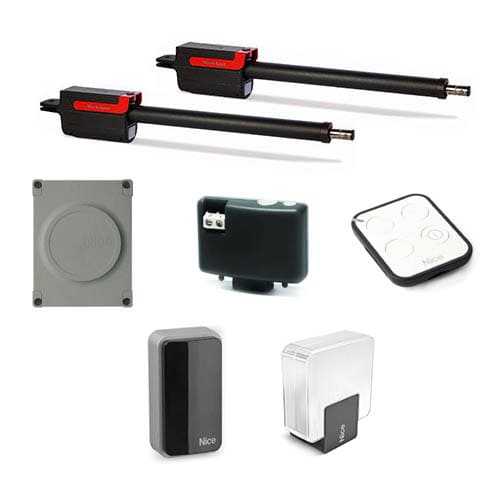

Комплект Nice TTN3724HSBDKIT2 для автоматизации распашных ворот со створками весом до 450 кг, шириной до 3.7 м состоит из двух электромеханических приводов TTN3724HS, блока управления MC824H, пары фотоэлементов Medium BlueBus EPMB, приемника OXIBD, сигнальной лампы ELDC и двух пультов ДУ ON3EBD.
TTN3724HS
Привод линейного типа поддерживает блокировку и разблокировку механическим ключом, открывание и закрывание створок вручную. Корпус выполнен из алюминиевого сплава, шток — из нержавеющей стали.
Характеристики:
- Максимальная скорость (без нагрузки) — 0.025 м/с.
- Угол предельного распахивания створки — 110º.
- Открывание створки на 90º за 12 с.
- Длина хода — 510 мм.
- Нагрузка: номинальная а — 150 Н, максимальная — 1900 Н.
- Питание — 24 В DC (от блока управления), энергопотребление: номинальное — 40 Вт, максимальное — 150 Вт.
- Рабочие температуры — –20 ºС… +55 ºС, защита от пыли и влаги — IP54.
- Размер — 910×105×170 мм, вес — 8 кг.
EPMB
Пара фотоэлементов для детекции препятствий состоит из двух D-датчиков присутствия (EN 12453) с двойным антибликовым контуром — передатчика (TX) и приемника (RX). Поддерживает автоматическую синхронизацию, подключение по BlueBus. Угол обзора — до 30º. Дальность действия: номинальная — 15 ±5 м, максимальная — 30 м. Корпус (ABS-пластик) соответствует стандарту защиты от пыли и влаги IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.
MC824H
Блок управления с амперометрической системой тестирования оборудован тремя кнопками с LED-подсветкой, переключателями, клеммами и зажимами, LED-индикаторами программирования, входов и уведомлений о ТО, плавким предохранителем. Поддерживает распознавание подключенных устройств (BlueBus), программирование функций (два уровня), «Фототест» — проверку корректности работы устройств безопасности, «Двигать в любом случае» — выполнение действий без проверки устройств безопасности, подключение электрозамка, антенны, сигнальной мигалки etc.
Характеристики:
- Настройка параметров мотор-редукторов (скорость, усилие, реверс), задержки (5 ~ 180 с.) створок.
- Контроль состояния ворот (открыто, закрыто).
- Режимы многоквартирного дома, частичного открывания створок (8 вариантов), энергосбережения.
- Питание — 230 В AC, энергопотребление — 200 Вт.
- Резервное питание (источники в комплект не входят) — батарея PS324, солнечные панели.
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ºС… +55 ºС.
- Размер — 310×232×122 мм, вес — 4.1 кг.
OXIBD
Четырехканальный приемник с обратной связью, LED-индикатором и антенной (433.92 МГц) работает по радиопротоколу Nice (дальность связи — до 500 м, ячеистая сеть), отправляет данные о состоянии автоматики и подтверждение команды. Вместимость памяти — 750 двусторонних и 1024 односторонних передатчиков. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления). Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм. Вес — 22 г.
ELDC
Мигающая с частотой 5 с. LED-лампа белого света укомплектована антенной с рабочей частотой 433.92 МГц. Корпус с универсальным кронштейном изготовлен из ударопрочного пластика. Питание — 12 ~ 36 В. Рабочие температуры — –20 ºС… +50 ºС. Защита от пыли и влаги — IP44. Размер — 132×72×155 мм. Вес — 220 г.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с динамическим кодом поддерживает обратную связь, оборудован информационной и тремя функциональными кнопками. Получает питание от литиевой АКБ CR2032 (3 В). Соответствует стандарту защиты от пыли и влаги IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм. Вес — 18 г.
-
Nice TTN3724HSBDKIT2 Привод TTN3724HS Количество в комплекте 2 шт. Номинальная нагрузка 150 Н Максимальная нагрузка 1900 Н Длина хода 510 мм Скорость без нагрузки 0.025 м/с Количество циклов непрерывный цикл Питание 24 В DC Потребление тока номинальное 1.5 А, максимальное 6 А Потребляемая мощность номинальная 40 Вт, максимальное 150 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 910×105×170 мм Вес 8 кг Блок управления MC824H Количество в комплекте 1 шт. Тип электронный Детекция препятствий есть Задержка времени открывания и закрывания программируемая Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8,2 кОм)
автоматический поиск и запоминание хода створок и автоматический расчет точек замедления и частичного открытия (различных в зависимости от типа установки)Питание от сети 230 В AC Потребляемая мощность (от сети) 200 Вт Альтернативные источники питания АКБ PS124, солнечная батарея (в комплект не входят) Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Фотоэлемент EPMB Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз 10º ~ 30º Питание сети BlueBUS Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Сигнальная лампа ELDC Количество в комплекте 1 шт. Тип белый светодиод Режим мигания по 5 с. Материал корпуса пластик Питание 12 ~ 36 В Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 132×72×155 мм Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г -
Руководство пользователя Размер: 2.119 Мб
