Автоматика Nice WG3524HSBDKIT
- Приемник OXIBD
- Два привода WG3524HS
- Два пульта ДУ ON3EBD
- Блок управления MC824H
- Для ворот до 3 м, до 200 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

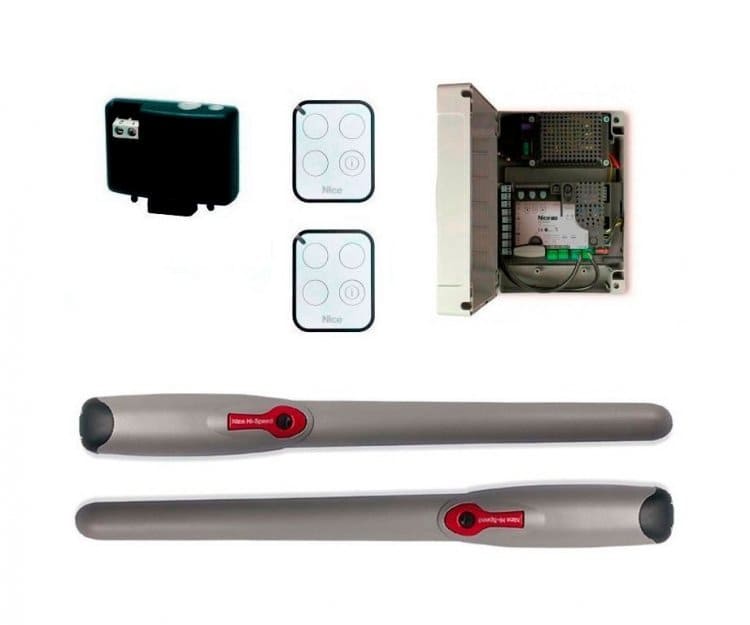

Комплект Nice WG3524HSBDKIT для автоматизации распашных ворот со створкой весом до 200 кг, шириной до 3 м состоит из двух электромеханических приводов WG3524HS, блока управления MC824H, двух пультов ДУ ON3EBD и приемника OXIBD.
WG3524HS
Привод линейного типа укомплектован магнитным энкодером для точного позиционирования устройства в пространстве и плавного движения створки.
Характеристики:
- Открывание створки на 90º за 10 с.
- Длина хода — 470 мм.
- Скорость без нагрузки — 0.04 м/с.
- Нагрузка: номинальная — 650 Н, максимальная — 1500 Н.
- Ручная блокировка и разблокировка двигателя.
- Рекомендуемая интенсивность — 30 циклов/ч при номинальной нагрузке.
- Ресурс при разных факторах износа — 45 000 ~ 125 000 циклов.
- Материал корпуса — окрашенный алюминиевый сплав.
- Рабочие температуры — –20 ºС… +50 ºС.
- Стандарт защиты от пыли и влаги — IP44.
- Класс изоляции (защита от нагрева двигателя) — F.
- Питание — 24 В DC.
- Энергопотребление: номинальное — 72 Вт, максимальное — 120 Вт.
- Потребление тока: номинальное — 3 А, максимальное — 5 А.
- Размер — 920×98×95 мм.
- Вес — 6 кг.
OXIBD
4-канальный приемник (433.92 МГц), работающий по радиопротоколу Nice (дальность связи до 500 м за счет ячеистой технологии), передает закодированные данные о состоянии автоматики, подтверждает получение команды. Оборудован LED-индикатором, антенной. Чувствительность — –108 дБм. Емкость памяти — 750 двусторонних и 1024 односторонних передатчиков. Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Питание (от блока управления) — 5 В DC. Размер — 49.5×41.9×18 мм. Вес — 22 г.
MC824H
Блок управления оснащен зажимами, переключателями и клеммами, LED-индикаторами входов, программирования и уведомлений о необходимости ТО, тремя кнопками с LED-подсветкой, плавким предохранителем для двигателей. Поддерживает программирование функций (2 уровня), распознавание подключенных устройств (система BlueBus), «Фототест» — проверку работоспособности устройств безопасности, «Двигать в любом случае» — выполнение действий при любом состоянии устройств безопасности, подключение электрозамка, сигнальной мигалки, антенны etc. Интерфейсы: разъем SM для приемника, вставной разъем IBT4N для устройств BusT4 и т. д.
Характеристики:
- Амперометрическая система проверки подключаемых приводов.
- Настройка параметров двигателей (усилие, скорость, реверс).
- Установка длительности задержки (5 ~ 180 с.) автоматического закрывания ворот.
- Проверка состояния створки ворот (открыто, закрыто).
- Режимы частичного открывания (8 уровней) створок, многоквартирного дома, энергосбережения.
- Питание — 230 В AC.
- Энергопотребление — 200 Вт.
- Питание за счет энергии солнца (панели в комплект не входят).
- Резервное питание (батарея PS324, в комплект не входит).
- Рабочие температуры — –20 ºС… +55 ºС.
- Защита от пыли и влаги — IP54.
- Размер — 310×232×122 мм.
- Вес — 4.1 кг.
ON3EBD
Трехканальный пульт ДУ (433.92 МГц) с динамическим кодом, информационной и тремя функциональными кнопками работает автономно от литиевой батареи (3 В) CR2032. Рабочие температуры — –5 ºC... +55 ºC. Защита корпуса от пыли и влаги — IP40. Размер — 45×56×11 мм. Вес — 18 г.
-
Nice WG3524HSBDKIT Назначение для распашных ворот шириной до 3 м и весом до 200 кг Привод WG3524HS Количество в комплекте 2 шт. Номинальная нагрузка 650 Н Максимальная нагрузка 1500 Н Длина хода 470 мм Скорость без нагрузки 0.04 м/с Количество циклов при номинальной нагрузке 30 Питание 24 В DC Потребление тока номинальное 3 А, максимальное 5 А Потребляемая мощность номинальная 72 Вт, максимальное 120 Вт Ресурс (зависит от интенсивности и условий эксплуатации) до 125 000 циклов Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 920×98×95 мм Вес 6 кг Блок управления MC824H Количество в комплекте 1 шт. Тип электронный Детекция препятствий есть Задержка времени открывания и закрывания программируемая Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8,2 кОм)
автоматический поиск и запоминание хода створок и автоматический расчет точек замедления и частичного открытия (различных в зависимости от типа установки)Питание от сети 230 В AC Потребляемая мощность (от сети) 200 Вт Альтернативные источники питания АКБ PS124, солнечная батарея (в комплект не входят) Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г -
Руководство пользователя Размер: 1.316 Мб
