Автоматика Nice WG3524HSBDKIT2
- Приемник OXIBD
- Два привода WG3524HS
- Два пульта ДУ ON3EBD
- Блок управления MC824H
- Пара фотоэлементов EPMB
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

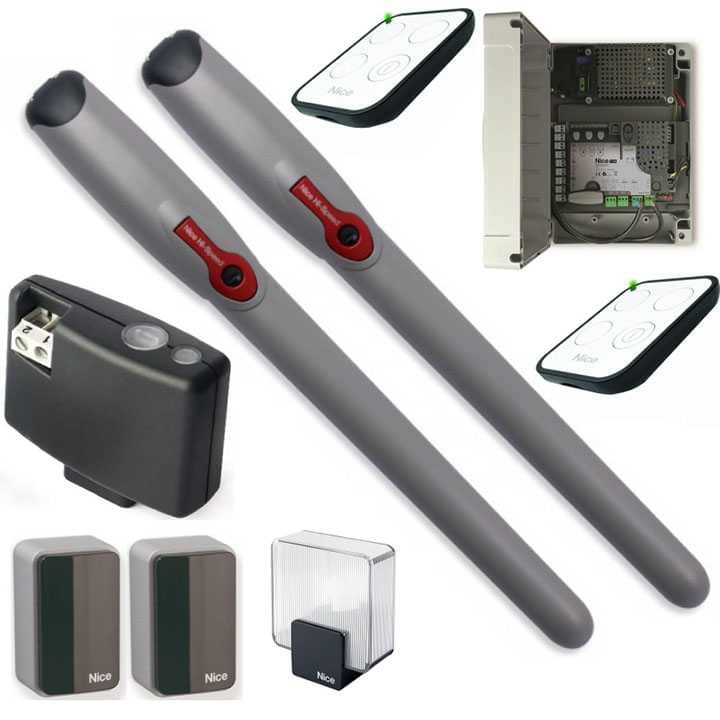

Комплект Nice WG3524HSBDKIT2 рассчитан на автоматизацию распашных ворот со створками шириной до 3 м, весом до 200 кг. Состоит из двух приводов WG3524HS, блока управления MC824H, двух пультов ДУ ON3EBD, приемника OXIBD, фотоэлемента EPMB и лампы ELDC.
WG3524HS
Привод линейного типа оборудован электромеханическим редукторным двигателем с магнитным энкодером. Поддерживает блокировку и разблокировку двигателя вручную. Корпус выполнен из окрашенного алюминиевого сплава. Фактический срок службы зависит от формы, размера, веса створки, погоды (температура, ветер) и составляет 45 000 ~ 125 000 циклов.
Характеристики:
- Время открывания створки на 90º — 10 с.
- Длина хода — 470 мм.
- Скорость — 0.04 м/с (без нагрузки).
- Нагрузка: номинальная — 650 Н, максимальная — 1500 Н.
- Интенсивность — 30 циклов/ч при номинальной нагрузке (рекомендуемое значение).
- Рабочие температуры — –20 ºС… +50 ºС, защита от пыли и влаги — IP44, класс изоляции — F.
- Питание — 24 В DC, мощность — 72 Вт, максимальная — 120 Вт.
- Размер — 920×98×95 мм, вес — 6 кг.
EPMB
Фотоэлемент для обнаружения препятствий состоит из D-датчиков присутствия (EN 12453) — передатчика (TX) и приемника (RX). Поддерживает автоматическую синхронизацию, предупреждающую интерференцию, технологию BlueBus (сигналы управления и питание по двум проводам). Радиус действия: номинальный — 15 ±5 м, максимальный — 30 м. Угол обзора — 30º (ориентируемая оптика) и 10º (фиксированная). Предусмотрены двойной антибликовый контур, LED-индикация. Корпус (ABS-пластик) соответствует стандарту защиты от пыли и влаги IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.
OXIBD
4-канальный приемник работает на частоте 433.92 МГц (антенна) по радиопротоколу Nice (дистанция до 500 м, ячеистая технология). Поддерживает несколько систем кодирования, в частности BD. Оснащен LED-индикатором. Рассчитан на 1024 односторонних и 750 двусторонних передатчиков. Передает данные о статусе устройств автоматики, полученной команде. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления). Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм. Вес — 22 г.
MC824H
Блок управления поддерживает программирование дополнительных функций. Оборудован разъемом SM для радиоприемника, переключателями, зажимами и клеммами, тремя кнопками с подсветкой, LED-индикаторами (входы, программирование, сообщения о сроках ТО), плавким предохранителем, интерфейсом IBT4N для устройств BusT4. Функции: распознавание подключаемых устройств (система BlueBus), тестирование работоспособности устройств перед любым действием, закрытие или открытие створки при неисправности устройств безопасности (экстренный режим).
Характеристики:
- Амперометрическая система контроля двигателей (проверка усилия, считывание положения конечных выключателей, распознавание потенциальных помех etc).
- Настройка скорости, усилия, реверса двигателей, задержки (5 ~ 180 с.) створки.
- Проверка статуса ворот (открыты, закрыты).
- Режимы: многоквартирного дома, частичного открывания (восемь уровней), энергосбережения.
- Питание — 230 В AC, мощность — 200 Вт.
- Резервное питание (в комплект не входит) — АКБ PS324 или солнечные панели.
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ºС… +55 ºС.
- Размер — 310×232×122 мм, вес — 4.1 кг.
ON3EBD
3-канальный пульт ДУ с частотой 433.92 МГц и динамическим кодом укомплектован информационной и тремя функциональными кнопками. Питание — батарея (3 В) CR2032. Защита от пыли и влаги — IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм. Вес — 18 г.
ELDC
Мигающее (по 5 с.) сигнальное устройство представляет собой LED-лампу белого света ELDC, оборудовано антенной с рабочей частотой 433.92 МГц. Корпус с кронштейном (универсальное крепление) изготовлен из пластика. Питание — 12 ~ 36 В. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 132×72×155 мм. Вес — 220 г.
-
Nice WG3524HSBDKIT2 Назначение для распашных ворот шириной до 3 м и весом до 200 кг Привод WG3524HS Количество в комплекте 2 шт. Номинальная нагрузка 650 Н Максимальная нагрузка 1500 Н Длина хода 470 мм Скорость без нагрузки 0.04 м/с Количество циклов при номинальной нагрузке 30 Питание 24 В DC Потребление тока номинальное 3 А, максимальное 5 А Потребляемая мощность номинальная 72 Вт, максимальное 120 Вт Ресурс (зависит от интенсивности и условий эксплуатации) до 125 000 циклов Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 920×98×95 мм Вес 6 кг Блок управления MC824H Количество в комплекте 1 шт. Тип электронный Детекция препятствий есть Задержка времени открывания и закрывания программируемая Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8,2 кОм)
автоматический поиск и запоминание хода створок и автоматический расчет точек замедления и частичного открытия (различных в зависимости от типа установки)Питание от сети 230 В AC Потребляемая мощность (от сети) 200 Вт Альтернативные источники питания АКБ PS124, солнечная батарея (в комплект не входят) Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Фотоэлемент EPMB Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз 10º ~ 30º Питание сети BlueBUS Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г Сигнальная лампа ELDC Количество в комплекте 1 шт. Тип белый светодиод Режим мигания по 5 с. Материал корпуса пластик Питание 12 ~ 36 В Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 132×72×155 мм -
Руководство пользователя Размер: 2.184 Мб
