Шлагбаум Nice WIDEL6KIT
- Тумба WIDEL
- Стрела XBA-6RU
- Наклейки на стрелу NK1
- Демпфер для стрелы XBA13
- Описание
- Характеристики
- Скачать
-

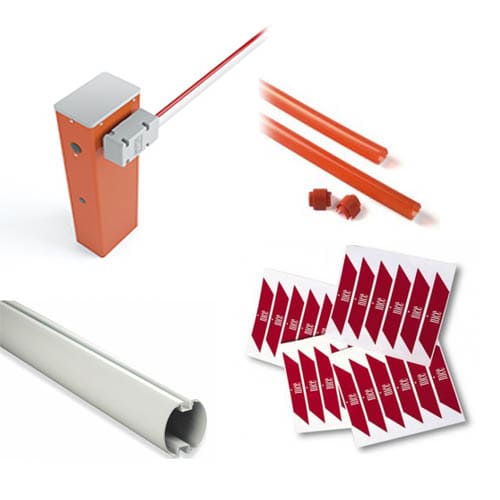

Комплект шлагбаума Nice WIDEL6KIT рассчитан на проезд шириной 6 м, состоит из тумбы WIDEL, стрелы XBA-6RU (размер — 69×92×6200 мм, окрашенный алюминий), демпфера XBA13 (9 шт. в упаковке, длина 1 шт. — 1 м) и упаковки светоотражающих наклеек NK1.
WIDEL
Тумба оснащена приводом с электродвигателем (24 В DC) и блоком управления с кнопкой программирования, клеммной колодкой, приемником, SM-разъемом для радиоприемника SMXI, SMXIS, OXI или OXIT, DIP-переключателем, триммерами для настройки функций, разъемом для аккумуляторной батареи PS324.
Функциональность:
- Скорость движения стрелы — 5 с.
- Крутящий момент — 200 Н·м.
- Автоматическое (с таймером) закрытие проезда.
- Датчик препятствий (настройка порога срабатывания, функция изменения направления движения стрелы).
- Настройка скорости движения и замедления стрелы.
- Поддержка установки фотоэлементов в корпусе, автоматического опускания стрелы по сигналу фотоэлементов.
- Выполнение маневра при неисправности устройств безопасности.
- Механическая блокировка и разблокировка (ключ в комплекте).
- Интенсивность эксплуатации — до 200 циклов в час.
- Ресурс (в зависимости от условий эксплуатации) — 80 000 ~ 500 000 циклов.
Корпус изготовлен из оцинкованной окрашенной стали. В комплект входят две коробки для фотоэлементов, соединительные элементы для противоударных накладок, фундаментная плита, закладные детали крепления (4 шт.), несъемная торцевая заглушка, опора и крышка стрелы, монтажные метизы.
Питание — 230 В AC. Номинальный ток — 1.5 А. Потребляемая мощность — 360 Вт. Рабочие температуры — –20 ºC... +50 ºC. Защита от пыли и влаги — IP54. Размер — 420×338×1030 мм, вес — 54 кг.
-
Шлагбаум WIDEL6KIT Назначение комплект шлагбаума для проезда шириной 6 м Время открывания 5 с. Крутящий момент 200 Н·м Интенсивность 200 циклов в час Сеть 230 В AC Питание привода 24 В DC Потребление тока номинальное 1.5 А Потребляемая мощность 360 Вт Материал корпуса оцинкованная окрашенная сталь Защита IP54 Рабочие температуры –20 ºС… +50 ºС Размер 420×338×1030 мм Вес 54 кг Стрела окрашенный алюминий, размер: 69×92×6200 мм -
Руководство пользователя Размер: 7.367 Мб
