Автоматика Nice WINGO4024BDKCE
- Приемник OXIBD
- Фотоэлемент EPM
- Два привода WG4024
- Два пульта ДУ ON3EBD
- Блок управления MC424L
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

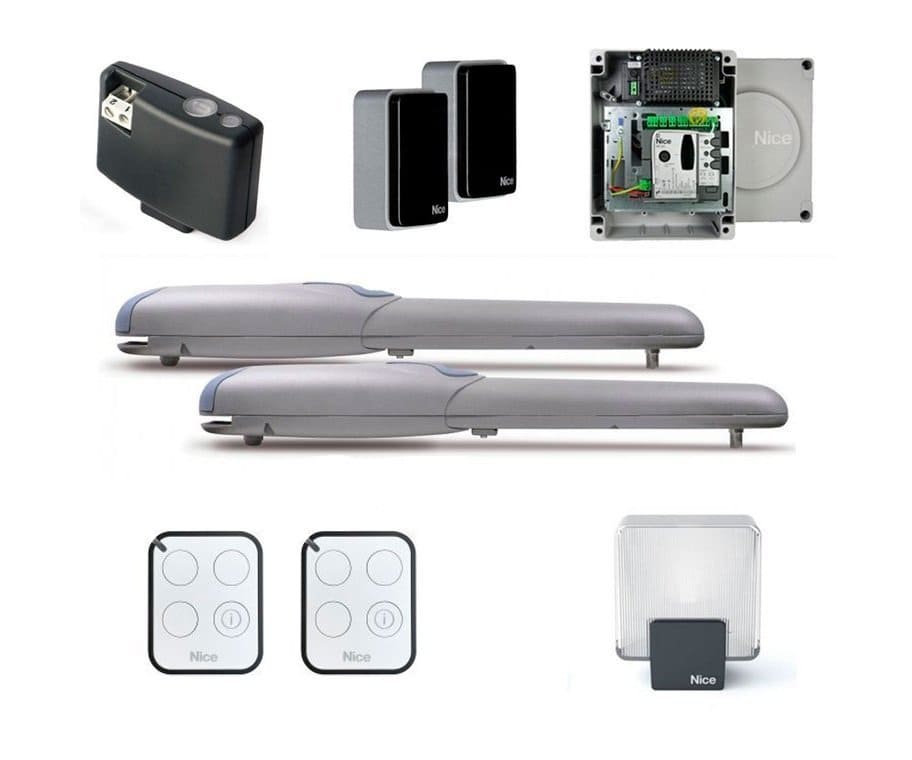

Комплект Nice WINGO4024BDKCE для распашных ворот шириной до 2 м, весом до 400 кг состоит из двух приводов WG4024, блока управления MC424L, фотоэлемента EPM, лампы ELDC, двух пультов ДУ ON3EBD и приемника OXIBD.
WG4024
Электромеханический мотор-редуктор поддерживает ручную блокировку и разблокировку, подключение электромеханического замка (до 15 Вт).
Характеристики:
- Номинальное толкающие усилие — 500 Н, максимальное — 1500 Н.
- Длина хода — 320 мм.
- Скорость без нагрузки — 0.018 м/с, с нагрузкой — 0.013 м/мин.
- Обнаружение препятствий — амперометрическая технология.
- Количество циклов при номинальном крутящем моменте — 40.
- Защита алюминиевого корпуса от пыли и влаги — IP44.
- Рабочие температуры — –20 ºС… +50 ºС.
- Ресурс (зависит от размера и веса створки, температуры etc) — 80 000 ~ 250 000 циклов.
- Питание — 24 В DC.
- Потребляемая мощность: номинальная — 50 Вт, максимальная — 85 Вт.
- Потребление тока: номинальное — 2 А, максимальное — 3.5 А.
- Размер — 770×98×95 (h) мм.
- Вес — 6 кг.
EPM
Пара фотоэлементов (D-датчики присутствия по EN 12453, релейный выход) с технологией двойного антибликового контура состоит из передающего (TX) и приемного (RX) элементов, располагаемых параллельно и синхронизируемых для предотвращения интерференции. Рабочий радиус действия — до 30 м, угол обзора линз — 20º. Время срабатывания — до 30 мс. Защита корпуса от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +55 ºС. Питание — 24 В DC, 24 В AC, 12 В DC. Суммарный (TX и RX) потребляемый ток — макс. 55 мА. Размер — 50×80×28.5 мм. Вес — 143 г.
MC424L
Блок управления рассчитан на приводы с мощностью до 75 ВА, оборудован электронной платой, тремя кнопками с LED-индикацией для программирования функций, индикацией неисправностей, сетевым и сервисным предохранителями. Интерфейсы: SM для радиоприемников серий OXI, SMXI и SMXIS, вход «Стоп», порты для резервной АКБ PS124 (в комплект не входит) или солнечной батареи (в комплект не входит), IBT4N для подключения устройств с интерфейсом BusT4, клеммы приводов и радиоантенны. Расстояние до привода и замка — до 10 м, источника питания — 30 м, солнечной батареи — 3 м, антенны — 20 м.
Параметры:
- Автоматическое закрывание створок после заданной паузы (5 ~ 80 с.).
- Проверка статуса ворот.
- Режим энергосбережения.
- Частичное открывание створок.
- Функция «Фототест» — выполнение действия после проверки и подтверждения работоспособности подключенных устройств.
- Программирование крайних положений.
- Защита от пыли и влаги — IP54.
- Рабочие температуры — –20 ºС… +55 ºС.
- Питание — 230 В AC.
- Потребляемая мощность: номинальная — 50 Вт, максимальная — 85 Вт.
- Размер — 230×125×300 мм.
- Вес — 4.1 кг.
ON3EBD
Двухсторонний 3-канальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом, тремя функциональными и информационной кнопкой для получения данных о статусе автоматики работает при температурах –5 ºC... +55 ºC. Защита корпуса от пыли и влаги соответствует стандарту IP40. Источник питания — литиевая батарея (3 В) CR2032. Размер — 45×56×11 мм, вес — 18 г.
OXIBD
Четырехканальный приемник (433.92 МГц) с памятью на 750 двусторонних и 1024 односторонних передатчиков работает по радиопротоколу Nice — ячеистая технология обеспечивает расстояние передачи до 500 м. Поддерживает 2-стороннюю систему кодирования BD, передачу подтверждения о полученной команде, информации о состоянии автоматики. Укомплектован LED-индикатором, антенной. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления привода). Защита от пыли и влаги — IP20, рабочие температуры — –20 ºС… +55 ºС. Размер — 49.5×41.9×18 мм, вес — 22 г.
ELDC
Сигнальная LED-лампа белого света с антенной 433.92 МГц поддерживает режим мигания (включение и отключение по 5 с.), выполнена в корпусе из ударопрочного пластика с кронштейном для универсального крепления. Защита от пыли и влаги — IP44, рабочие температуры — –20 ºС… +50 ºС. Питание — 12 ~ 36 В. Размер — 132×72×155 мм.
-
Nice WINGO4024BDKCE Назначение для распашных гаражных ворот шириной до 2 м и весом до 400 кг Привод WG4024 Количество в комплекте 2 шт. Номинальное толкающие усилие 500 Н Максимальное толкающие усилие 1500 Н Длина хода 320 мм Скорость без нагрузки 0.018 м/с Скорость с нагрузкой 0.013 м/с Количество циклов при номинальном крутящем моменте 40 Питание 24 В DC Потребление тока номинальное 2 А, максимальное 3.5 А Ресурс (зависит от интенсивности и условий эксплуатации) 80 000 ~ 250 000 циклов Материал корпуса алюминий Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 770×98×95 (h) мм Вес 6 кг Блок управления MC424L Количество в комплекте 1 шт. Тип электронный Параметры двигателя до 75 Вт, до 3 А Детекция препятствий есть Питание от сети 230 В AC Альтернативные источники питания АКБ PS124, солнечная батарея (в комплект не входят) Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 230×125×300 мм Вес 4.1 кг Фотоэлемент EPM Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз средний: 20º Время срабатывания 30 мс. Питание 24 В DC, 24 В AC, 12 В DC Потребляемый ток суммарный (TX и RX) до 55 мА Защита IP44 Рабочие температуры –20 ºС… +55 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г Сигнальная лампа ELDC Количество в комплекте 1 шт. Тип белый светодиод Режим мигания по 5 с. Материал корпуса пластик Питание 12 ~ 36 В Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 132×72×155 мм -
Руководство пользователя Размер: 2.731 Мб
