Аппаратная аналитика Hikvision
RSS10 Июня 2017
В данной статье мы рассмотрим аппаратные модули аналитики в IP-камерах топового бренда на российском рынке - Hikvision.
Мировые тенденции |
|---|
Аналитические инструменты в видеонаблюдении с каждым годом становятся все более востребованы. Бурное развитие IT-технологий и видеонаблюдения в частности: глобальный контроль и наращивание процессорных мощностей и масштабов развертываемых систем - ключевые факторы роста интереса к аналитическим возможностям систем видеонаблюдения. Согласно прогнозам, мировой рынок видеоаналитики будет расти более чем на 30% ежегодно и к 2018 году достигнет 1,1 млрд долларов.
На данный момент, существует 2 основных типа исполнения аналитических модулей в системах видеонаблюдения:
Ранее, подавляющее большинство кампаний шли по пути наращивания вычислительной мощности видеорегистраторов, позже эту функцию стал брать на себя компьютер под управлением программного обеспечения. С 2015 года, все больше производителей интегрируют аналитические модули в саму видеокамеру, тем самым разгружая каналы связи и загрузку регистратора и системы в общем.
В данной статье мы рассмотрим аппаратные модули аналитики в IP-камерах топового бренда на российском рынке - Hikvision.
Аналитические модули Hikvision |
|---|
Ниже приводим список модулей с аппаратной реализацией с кратким описанием принципа работы. Алгоритмы вычислений в данной статье рассматривать не будем.
Ставшая уже классикой для видеонаблюдения смарт-функция “пересечение линии”, позволяет растянуть на кадре виртуальную линию, при пересечение неким объектом которой, система отреагирует определенным образом: будь то запись в архив или уведомление на почту с прикрепленным кадром в момент пересечения (рис. 1).

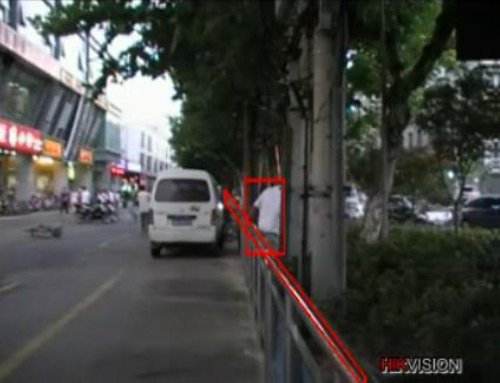

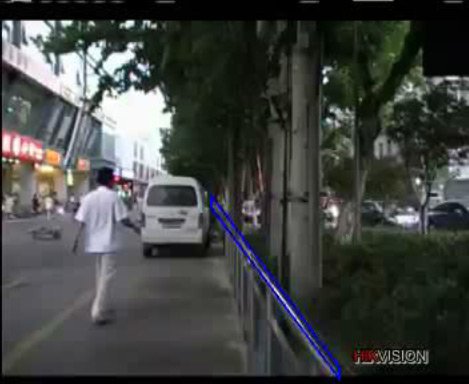

Рис. 1: Пересечение виртуальной линии
Главной характеристикой для пользователя является настройка чувствительности, позволяющая задать условия детекции данного модуля. Чувствительность по факту работает как детектор размера объекта: если линию пересек к примеру мелкий грызун, то система при определенных настройках не выдаст тревоги, а при пересечение человеком - сработает. Или к примеру если необходимо детектировать пересечение крупными объектами (автомобиль), настраиваем чувствительность на минимум и детекция при пересечение человеком сраатывать не будет.
Вторая основная настройка - Зона детекции (задается в процентах). По умолчанию, при пересечение линии на 50% происходит детекция.
Отдельно стоит выделить настройку направления пересечения (рис. 2).
Рис. 2: Настройки пересечения линии в камерах Hikvision
Обнаружение вторжения в случае видеокамер Hikvision подразумевает сразу три модуля:
Основные настройки данного детектора:

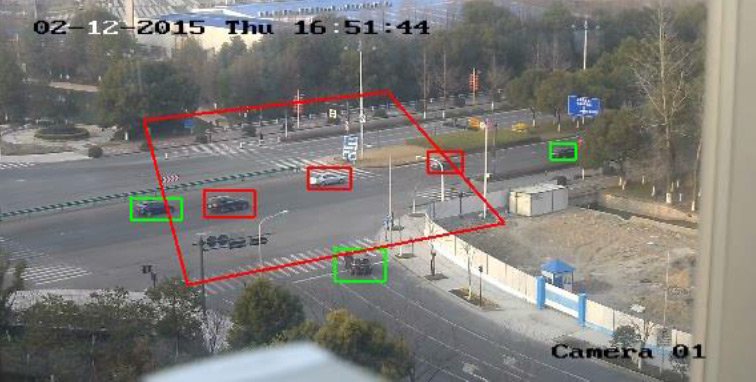

Рис. 3: Настройка “обнаружения вторжения” в камерах Hikvision
Вход-выход из зоны представляет собой по факту 4 линии, образующие зону, при пересечении которых (с внешней или с внутренней стороны соответственно), происходит реакция системы. Из настроек, представлена только чувствительность (рис. 4).

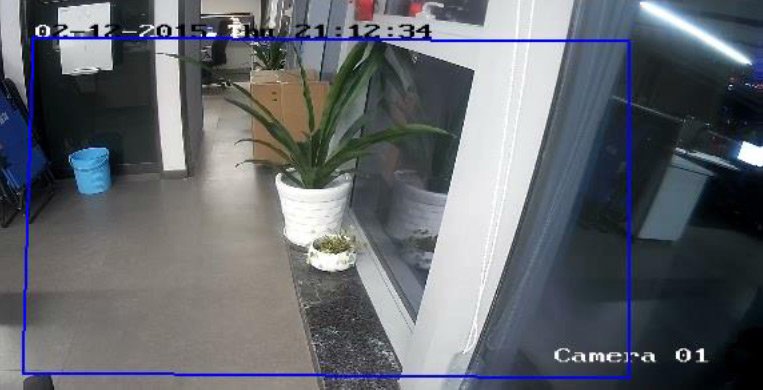

Рис. 4: Вход в зону
Детекция оставленных предметов (продолжительное нахождение нового объекта в зоне) и пропавших предметов (продолжительное отсутствие объекта в зоне) - смарт-функция, сильно востребованная в охранных системах и антитерроре. Работа этих детекторов основывается на сканировании кадра на предмет изменения со временем.
Настраивается порог срабатывания (время, спустя которое потерянный или оставленный предмет будет воспринят системой и последует реакция) и чувствительность детекции (рис 5).

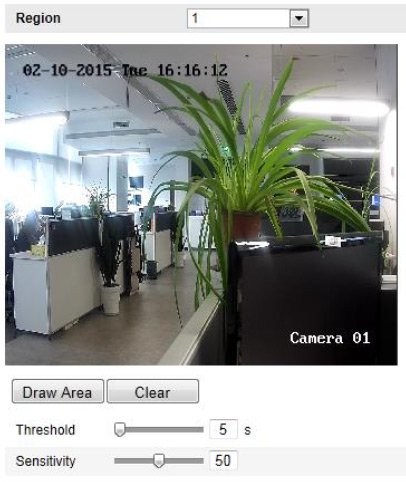

Рис. 5: Детектор пропавших предметов
Модули Hikvision для ритейла |
|---|
Предприятия сферы ритейла – одни из самых активных пользователей систем видеонаблюдения. Бурное развитие торговых сетей вызывает необходимость внедрения современных средств мониторинга ситуации в магазинах, позволяющих не только обеспечить наблюдение и запись видео в архив, но и получить статистические данные о посещаемости объектов, эффективности использования торговых площадей и работе персонала. Все эти задачи способны решать аппаратные системы на базе специализированных камер Hikvision.
Подсчет посетителей используется для расчета количества людей, которые вошли или покинули определенную настроенную область и формирования на основе полученных данных отчетов для анализа.
Программная реализация подобных решений сейчас широко распространена на рынке видеонаблюдения. Однако, для крупных ритейл-центров имеющих более 2-3х входов, на каждом из которых требуется детекция - аппаратная аналитика экономит потоковые ресурсы, а значит и затраты на регистрацию и хранение данных.
Hikvision представляет 2 новых готовых решения: iDS-2CD6124FWD-I(Z)/C(B) - уличная антивандальная купольная камера 2 Мп, а также iDS-2CD6412FWD/C(B) - фишай 1Мп (рис. 6).
Рис. 6: а) iDS-2CD6124FWD-I(Z)/C(B) b) iDS-2CD6412FWD/C(B)
На выходе получаем архив со встроенным счетчиком, а также пакеты данных по подсчету, которые можно преобразовать в ежедневные / еженедельные / ежемесячные / ежегодные графики (рис. 7), настраиваемые непосредственно в OSD-меню камеры.

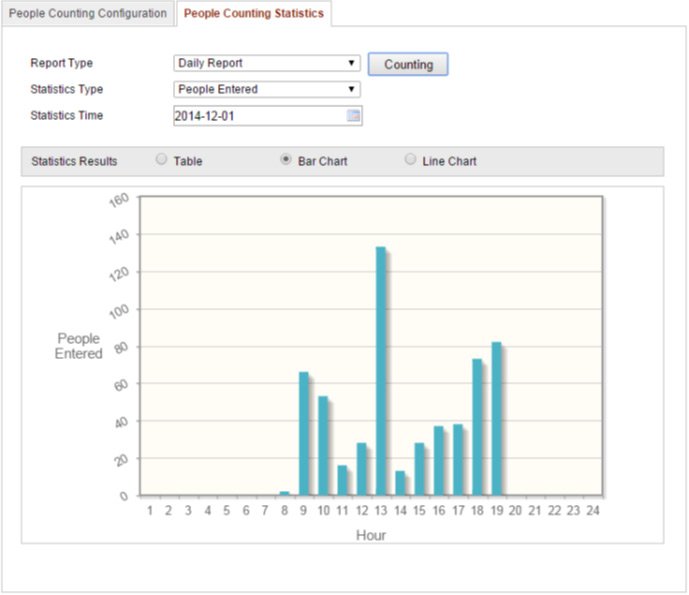

Рис. 7: Табличный и графический отчеты подсчета посетителей
Настройка системы состоит из 4 элементов (рис. 8):
Рис. 8: Настройка детектора подсчета людей через OSD-меню
Что есть и зачем нужны тепловые карты?
В результате работы аппаратного модуля тепловых карт, пользователь получает карту движения посетителей в виде кадра с камеры, где цветом показана интенсивность движения. Так, красным цветом будут обозначены самые "горячие" зоны, а синим – зоны с минимальной проходимостью. Подобный анализ поведения покупателей позволит скорректировать планировку торгового зала, оценить работу персонала и эффективность промо-акций, оптимизировать выкладку товара. Кроме этого, торговые сети могут аргументированно предлагать поставщикам самые проходимые торговые места и получать дополнительную прибыль за счет более выгодного размещения.
Рассмотрим основные функции аппаратного решения Hikvision (рис. 9).
Конфигурация состоит из настройки:
Рис. 9: Настройки тепловых карт Hikvision в меню камеры
Эко-система TRASSIR |
|---|
Все вышеописанные аппаратные аналитические функции камер Hikvision поддерживаются в профессиональном программном обеспечении TRASSIR.
Трассир дает уникальное преимущество и удобство для пользователя - все системы безопасности, такие как: видеонаблюдение, домофония, СКУД, а теперь и аппаратная аналитика Hikvision управляются с одной рабочей станции.
TRASSIR имеет native-интеграцию со всеми продуктами Hikvision на российском рынке, что означает - любая функция, имеющаяся в камере или регистраторе Hikvision интегрирована в наше ПО.
Познакомиться с материалом об аппаратном распознавании номеров на базе IP-камер Hikvision и ПО TRASSIR можно здесь.
