I Want to Power. Обзор 8-канальных коммутаторов PoE

Power over Ethernet (PoE) – технология, позволяющая передавать питание одновременно с данными по единому кабелю. Эта технология предназначена для IP-телефонии, точек доступа Wi-Fi, IP-камер и существенно облегчает инсталляцию оборудования. Еще бы — не надо задумываться о прокладке дополнительного кабеля питания, выбирать блок питания и подключать его в сеть.

Что касается IP-камер, то подавляющее большинство моделей, представленных на рынке, поддерживают Технологию PoE поддерживают большинство моделей IP-камер, представленных на рынке. Исключение представляют только камеры для «домашнего» сегмента. Поэтому при установке камер в офисе или магазине технология PoE значительно облегчает эту процедуру.

Существует множество стандартов PoE, основной — IEEE 802.3af PoE, а также IEEE 802.3at-2009, известный как PoE Plus. Второй позволяет осуществлять питание моделей камер видеонаблюдения с завышенными требованиями к системе питания. Это позволяет организовать питание таких камер как SpeedDome по единому кабелю Ethernet.

Правильный выбор коммутатора, в вопросе видеонаблюдения, позволит обеспечить достаточный канал связи, организовать питание камер и облегчит инсталляцию оборудования.

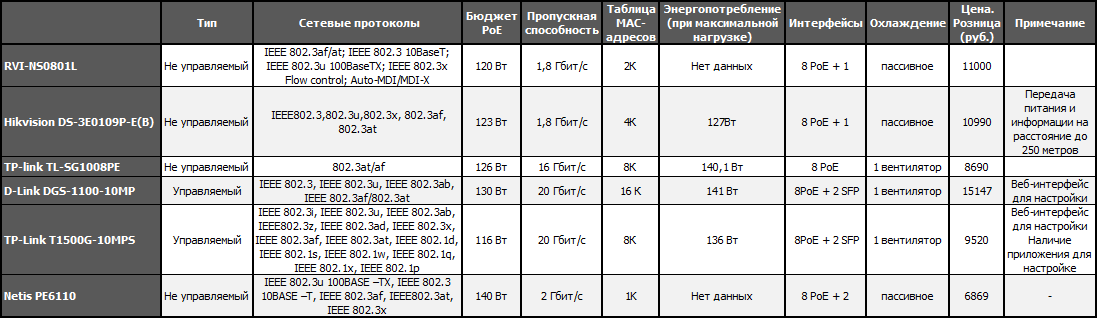

Для нашего обзора мы выбрали 8-портовые коммутаторы, с поддержкой технологии PoE. Давайте посмотрим что могут популярные модели и какими характеристиками обладают.

Предоставлен компанией «РК-Видео»

Коммутатор имеет небольшие размеры, что позволяет использовать его в домашнем сегменте и секторе малого бизнеса. Устройство поможет организовать сеть из восьми видеокамер, не нарушая дизайн помещения. «Плата» за такие размеры — это выносной блок питания на 48 вольт.

Прибор оборудован восемью портами RJ45 с поддержкой технологию PoE, что обеспечивает одновременное питание восьми камер и передачу данных на регистратор. Наибольшее расстояние между коммутаторами и каждой из подключенных камер может достигать до 150 метров при использовании кабеля категории 5e/6. Общая пропускная способность коммутатора составляет 1,8 Гбит/сек.

Наличие автоматического соединения MDI/MDI-X позволяет не беспокоиться о типе кабеля, который может быть прямым или перекрестным.

Устройство поддерживает контроль передачи сетевого трафика - Flow Control, уменьшающий потерю пакетов путем передачи сигнала о коллизии при переполнении буфера на каждом из портов.

Помимо восьми портов c поддержкой PoE, коммутатор имеет один порт RJ45 без поддержки питания, что позволяет через него подключить коммутатор в общую сеть.

Общий бюджет мощности для восьми потребителей составляет 120Вт — этого вполне достаточно для организации видеонаблюдения из восьми камер круглосуточно, без дополнительных источников питания.

Стоимость модели в розницу составляет 11 000 руб.

Предоставлен компанией DSSL

Также как и коммуникатор от RVI, устройство имеет небольшие размеры, массивный блок питания на 51 вольт. Коммуникатор оснащен восемью PoE-портами, а также портом без поддержки питания. Производитель позиционирует эту модель как коммуникатор, созданный специально для организации видеонаблюдения, в нем все «заточено» для питания камер и передачи потока по одному кабелю.

Пожалуй, главное новшество — это возможность обеспечивать питание камер на максимальном расстоянии от коммуникатора в 250 метров. Коммутатор может работать как в обычном режиме, так и в режиме EXTEND, который как раз ипозволяет питать камеры на рекордном для PoE-коммутаторов расстоянии. Правда, если в обычном режиме работа устройства происходит по стандартизированным протоколам, то питание камер на расстоянии в 250 метров происходит по собственному протоколу компании (пока не стандартизированному). Режим передачи сигнала на большом расстоянии ограничен передачей данных на скорости до 10 Мбит/с.

Немаловажным дополнением к функционалу коммутатора можно отметить наличие двух «привилегированных» канала, которые промаркированы . Он потребуются в случае недостаточной ширины канала, и данные с этих портов будут передаваться без задержек за счет уменьшения канала неприоритетных портов. Таким образом обеспечивается стабильная передача с критически важных камер.

Также коммутатор оснащен защитой от перенапряжения до 4 кВ и функцией оптимизации буфера, которая обеспечивает высокую пропускную способность для камер высокого разрешения. Размер буфера составляет 1,25 Mbit.

Большой «бюджет» PoE в 120 Вт позволяет подключать не только стационарные, но и поворотные камеры.

Предоставлен компанией TP-link

Коммутатор от компании TP-Link имеет восемь портов, каждый из которых поддерживает питание по PoE и передачу данных со скоростью 1 Гбит/сек. Коммутатор может использоваться как в настольном исполнении, так и устанавливаться в стойку (необходимый крепеж идет в комплекте). Общий максимум потребляемой мощности для всех портов составляет 124 Вт и 30 Вт для одного порта.

Все восемь портов автоматически определяют и обеспечивают питание устройств. Коммутатор обладает функцией приоритетности; в отличие от коммутатора от компании Hikvision, в TP-Link данная функция позволяет обеспечивать защиту системы при перегрузке в энергопотреблении. В случае, если через все подключенные порты потребляется суммарно все 30 Вт на порт, то при подключении устройства с потреблением 25 Вт к последнему порту по нумерации питание подаваться не будет. Выставляется приоритет: чем порядковое число порта меньше, тем оно имеет больший приоритет.

Коммутатор от TP-Link не требует никаких настроек, он готов к использованию сразу из коробки. Его блок питания встроен в корпус прибора, а в комплекте идет силовой кабель. Также производитель заявляет, что в устройстве применена новая технология по энергосбережению, благодаря которой экономится до 75% электроэнергии, что делает его экологическим решением. Проверить это возможно только путем длительного использования прибора.

Предоставлен компанией D-Link

Модель DGS-1100-10MP – это управляемый коммутатор, позволяющий пользователю произвести любые настройки вплоть до пропускной способности отдельного порта. Последних в коммутаторе восемь c поддержкой PоE. За организацию пропускной способности отвечает Surveillance VLAN, новейшая технология, обеспечивающая видеонаблюдение и централизованную передачу данных через один коммутатор DGS-1100 и сокращающая таким образом, расходына приобретение дополнительного оборудования. Технология Surveillance VLAN гарантирует качественную передачу видео в реальном времени для мониторинга и контроля без отправки данных по обычной сети. Кроме того, специальная функция позволяет специалистам зарезервировать полосу пропускания для различных приложений, требующих высокой пропускной способности, или обеспечить максимальный приоритет. Причем если приоритетность в ненастраиваемых коммутаторах определяется автоматически, при подключении данного устройства все под контролем специалиста. Управление коммутатором происходит с помощью утилиты D-Link Network Assistant, либо через встроенный web-интервейс.

Коммутатор также поддерживает функцию защиты от сетевого шторма, которая важна для лимитирования до данного порога широковещательного, многоадресного или же неведомого одноадресного трафика. Коммутатор перекрывает или же отбрасывает пакеты, попадающие под воздействие предоставленного лимитирования, — превышение трафика имеет возможность привести к перегрузке сети. Функция IGMP Snooping разрешает уменьшить численность многоадресного трафика и прирастить производительность сети. Есть поддержка Static MAC и IGMP Snooping.

Устройство от D-link еще может похвастаться возможностью обнаружения петель в сети с автоматическим изолированием порта и диагностикой кабеля.

Внешний коммутатор может использоваться в настольном исполнении, а также благодаря входящему в комплект крепежу, может быть установлен серверную стойку.

На лицевой стороне прибора имеются индикаторные свето-диоды, как уже говорилось выше, восемьPoE-портов и два порта 1000 Base-X SFP – для подключения оптоволокна.

Предоставлен компанией TP-Link

Коммутатор T1500G — еще один представитель от компании TP-Link , на этот раз уже управляемый коммутатор с восемью портами, которые поддерживают питание PoE, а общий «бюджет» мощности составляет 116 Вт. На лицевой стороне также располагаются два порта SFP, которые позволяют встроить коммутатор в сеть организованную на оптоволоконном кабеле. Есть индикаторные светодиоды, помогающие мониторить состояние сети.

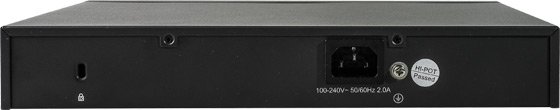

Коммутатор позиционируется компанией-производителем, в первую очередь, как модель для малого и среднего бизнеса. В комплект входит крепление для инсталляции прибора в стойку. Блок питания встроен в корпус прибора - имеется силовой кабель.

Настраивать коммутатор можно через удобный Веб-интерфейс, а также используя командную строку. Для эффективной передачи голосовых, видео- и других типов данных в одной сети коммутатор применяет множественные функции контроля пропускной способности (QoS). Технический персонал может назначать приоритет трафика, используя различные средства, в том числе Port Priority, 802.1P Priority и DSCP Priority, обеспечивая качественную передачу звука и видео без каких-либо артефактов. Коммутатор также поддерживает Voice VLAN, обеспечивающий более плавную работу голосовых приложений.

Широкий набор функций второго уровня, включая 802.1Q Tag VLAN, обеспечивает изолирование портов (Port Isolation), зеркалирование порта (Port Mirroring), STP/RSTP/MSTP, протокол агрегации каналов (Link Aggregation Group) и функцию контроля потока 802.3x (Flow Control). Коммутатор также обладает расширенными функциями сетевого управления, такими как обнаружение петель (Loop Back Detection), диагностика кабельных соединений (Cable Diagnostics) и отслеживание сетевого трафика (IGMP Snooping). Последняя функция обеспечивает интеллектуальное направление multicast-потока только в адрес соответствующих конечных получателей, в то время как функция IGMP throttling & filtering контролирует каждого пользователя на уровне порта для предотвращения несанкционированного multicast-доступа.

Предоставлен компанией DSSL

Коммутатор от компании Netis имеет 8 портов PoE, но самое главное его отличие от других участником нашего обзора это наличие дополнительных двух портов Ethernet без фукции PoE. Данная компоновка позволяет подключать коммутатор в сеть без необходимости жертвовать питанием одного устройства. Безусловно, есть желание что бы 2 Uplink порта умели подключаться к сети хотя бы на скорости 200 Мбит/с, что было бы не лишний при использовании современных 10 мегапиксельных камер, но ценник на этот прибор напоминает нам, что у нас в руках устройство низшего ценового сегмента, и таких подвигов от этого коммутатора ждать не стоит.

Зато второй 100 мегапитный порт можно с легкостью использовать для подключение другого такого же коммутатора и вот у вас уже система на питание 16 прибор PoE. Несмотря на то, что коммутатор имеет небольшие размер блок питания у него установлен в корпусе. В комплекте идет силовой кабель, а также крепление для установки коммутатора в серверную стойку.

Устройство автоматически распознает и подает питание на оборудование, поддерживающее стандарты IEEE 802.3af и IEEE 802.3at. Прибор готов к работе сразу из коробки и не требует дополнительной настройки.

Касаемо мощности. Обратите внимание, что суммарная мощность PoE портов, указанная в характеристиках, составляет 1405 Вт. Каждый порт способен выдавать до 30 Вт на устройство. Теперь перемножим количество портов на выдаваемую мощность каждого и мы получим — 240 Вт, что превышает заявленную общую мощность коммутатора в 140Вт. В большинстве типичных ситуаций, об этом можно не задумываться, так как устройств, требующих по PoE 802.3at своих максимальных 30 Вт очень мало. Обычно - это выносные ИК-прожекторы для камер. Энергопотребление же самих камер, IP телефонов и точек доступа обычно не превышает 10 Вт.

Целесообразность использования PoE-коммутаторов сейчас уже не вызывает вопросов. PoE-коммутатор — это удобно, но главное, он реально способен сэкономить бюджет, тем —более, рынок предлагает множество моделей, и выбрать подходящую вашим запросам не составит труда. А управляемые коммутаторы могут справиться с уже более сложными задачами, повышая надежность как вашей сети в целом, так и участка сети, отвечающего за видеонаблюдение.

В финале нашего небольшого обзора хотим выделить коммутатор от компании Hikvision. — согласитесь, передача данных и обеспечение питания камер на рекордном расстоянии в 250 метров заслуживают внимания. Правда, остается несколько вопросов к этой модели. Как мы упомянули выше, режим работы коммутатора на рекордных расстояниях, не стандартизирован и существует небольшой шанс, что некоторые камеры, особенно сторонних производителей, могут просто «не подружиться» с данным устройством. Однако пока это остается нашим предположением, и мы будем следить за отзывами.

А какой коммутатор вы выбрали бы для своей сети?
