Жесткий диск для системы видеонаблюдения: критерии выбора и практические расчеты

Системы видеонаблюдения обеспечивают безопасность объектов, записывая и сохраняя важные данные. Центральным элементом хранения этого видеоархива является жесткий диск для системы видеонаблюдения. Его корректный выбор напрямую влияет на эффективность всей системы.

Неподходящий накопитель приводит к критическим проблемам: потере записей из-за сбоев, нехватке места для хранения нужного периода архива или неоправданной переплате за избыточные характеристики, также он может преждевременно выйти из строя под постоянной нагрузкой. Данное руководство систематизирует ключевые критерии выбора надежного HDD и предоставит практические инструменты для расчета необходимого объема памяти, что поможет обеспечить стабильную и долговечную работу вашей системы безопасности.

Критерии выбора HDD для видеонаблюдения

Выбор жесткого диска для систем видеонаблюдения отличается от выбора диска для обычного компьютера. Ключевые факторы обусловлены спецификой работы – непрерывной записью видеоданных 24 часа в сутки, 7 дней в неделю. Рассмотрим основные критерии.

Надежность и режим работы

Приоритет при выборе диска – надежность. Видеонаблюдение требует круглосуточной записи, создающей экстремальную нагрузку на диск. Обратите внимание на:

1. Среднее время наработки на отказ (MTBF – Mean Time Between Failures). Рекомендуется показатель >1 000 000 часов. Это статистическая оценка долговечности.

2. Поддержка работы 24/7. Диск должен быть рассчитан на постоянную работу без перерывов.

3. Специализированные возможности: производители разрабатывают технологии для стабильности видеопотока:

• AllFrame AI (Western Digital): предотвращает потерю кадров, оптимизирован для аналитики.

• ImagePerfect (Seagate): обеспечивает запись большого числа потоков без пропуска кадров.

Специализированные серии (WD Purple, Seagate SkyHawk, Toshiba S300) созданы именно для таких условий. Их преимущества: усиленная конструкция, алгоритмы оптимизации записи/чтения видео, лучшая устойчивость к вибрациям (в многодисковых системах) и термостойкость.

Посмотрите все доступные жесткие диски в каталоге DSSL!

Объем памяти

Жесткий диск для видеонаблюдения должен быть достаточного объема. Он определяет, сколько дней видеоархива можно сохранить. Это критически важный параметр при выборе. На требуемую емкость влияет:

• количество камер;

• разрешение каждой камеры (HD, Full HD, 4K и выше);

• частота кадров (FPS);

• уровень сжатия видео (кодек);

• активность в зоне обзора камеры;

• требуемый срок хранения архива (дни, недели).

Для базовой системы (на 1-2 камеры) хватит жесткого диска объемом от 1 ТБ. Современные системы с камерами высокого разрешения часто требуют дисков объемом 4 ТБ, 6 ТБ, 8 ТБ и более.

Камеры TRASSIR с разрешением 2-4  Мп      Камеры TRASSIR с разрешением 5-8 Мп

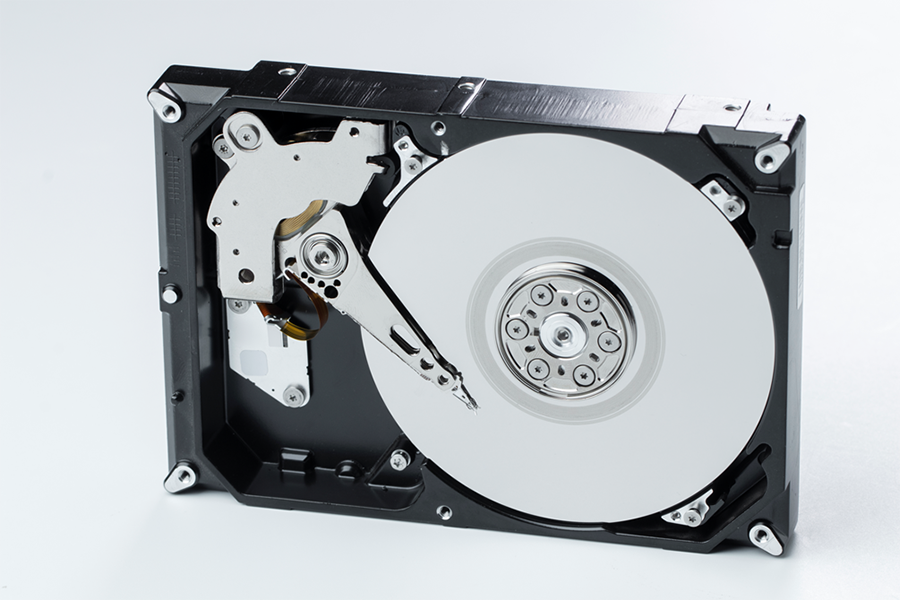

Скорость вращения шпинделя и кэш-память

Существует распространенное заблуждение, что для видеонаблюдения нужны диски с высокой скоростью вращения (7200 RPM и более) и большим объемом кэш-памяти (256 МБ+). Однако специфика непрерывной последовательной записи видео делает эти параметры менее критичными, чем для настольных ПК, где важна скорость случайного доступа.

Для надежной записи видеопотока достаточно скорости 5400-5900 RPM. Более высокие скорости увеличивают шум, нагрев и стоимость без существенного выигрыша для видеозаписи.

Кэш-память вообще играет второстепенную роль при постоянной записи нового видео. Объем 64 МБ или 128 МБ обычно достаточен. Переплата за большой кэш (256 МБ+) при выборе HDD для видеонаблюдения экономически неоправданна.

Интерфейс подключения

Современным стандартом для подавляющего большинства видеорегистраторов (NVR/DVR) является интерфейс SATA III (6 Гбит/с). Он обеспечивает необходимую пропускную способность для записи видео с нескольких камер. Интерфейс SAS используется в высокопроизводительных профессиональных системах хранения данных и, как правило, избыточен и несовместим с бытовыми и коммерческими регистраторами видеонаблюдения.

NVR-видеорегистраторы TRASSIR в каталоге DSSL

Форм-фактор

Наиболее распространенный и рекомендованный форм-фактор – 3,5 дюйма. Такие диски:

• предлагают максимально доступные объемы памяти (до 20+ ТБ);

• обладают лучшими характеристиками охлаждения по сравнению с меньшими аналогами.

Форм-фактор 2,5 дюйма встречается реже и используется в специфических компактных решениях. Его главные недостатки – меньшая максимальная емкость и потенциально худший теплоотвод.

Дополнительные факторы

• Устойчивость к вибрации. Важна при установке нескольких HDD в один корпус регистратора. Специализированные диски для видеонаблюдения часто имеют датчики и алгоритмы компенсации вибраций (например, Toshiba Stable Platter).

• Температура и охлаждение. Обеспечьте хорошую вентиляцию внутри корпуса NVR/DVR. Перегрев – враг надежности.

• Уровень шума. Как правило, не является критичным фактором, так как оборудование часто устанавливается в технических помещениях.

Расчет необходимого объема памяти

Определение достаточного объема жесткого диска – ключевой этап планирования системы видеонаблюдения. Недостаток места сократит глубину архива, избыток – приведет к неоправданным затратам.

Факторы, влияющие на занимаемое место

Расчет зависит от нескольких взаимосвязанных параметров:

1. Количество камер: каждая камера добавляет свой поток видео.

2. Разрешение камеры: чем выше разрешение, тем больше деталей на видео и тем больше места требуется для его сохранения.

3. Частота кадров (FPS): количество изображений в секунду. Больше FPS – более плавное видео – больший объем данных. Стандарт для наблюдения – 10-15 FPS.

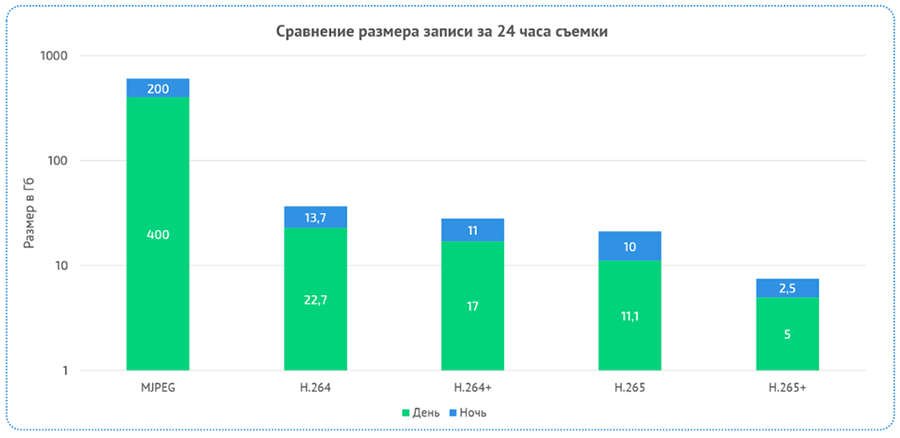

4. Уровень сжатия видео (кодек): алгоритмы сжатия уменьшают размер файла. H.265 (HEVC) – современный стандарт, обеспечивающий примерно вдвое лучшее сжатие при том же качестве, чем старый H.264. Использование H.265 существенно экономит место на диске.

5. Уровень активности в кадре: статичная сцена (пустая комната ночью) сжимается лучше, чем динамичная (оживленная улица).

6. Требуемый срок хранения архива: сколько дней (недель) записи вы хотите хранить до перезаписи.

Методика оценки необходимого объема памяти

Основной показатель – средний битрейт: количество данных (в битах), генерируемых камерой за секунду. Чем выше разрешение, FPS и активность, тем выше битрейт. Кодек H.265 снижает битрейт примерно вдвое по сравнению с H.264 при равном качестве.

Примерные средние битрейты (для H.265):

• HD (720p): около 2-4 Мбит/с;

• Full HD (1080p): около 4-8 Мбит/с;

• 4K (2160p): около 10-20 Мбит/с.

Формула для расчета объема (в ГБ):

Общий объем = (битрейт одной камеры (Мбит/с) х количество камер х 86 400 (секунд в сутках) х срок хранения дней х коэффициент активности) / (8 х 1024).

Коэффициент активности учитывает динамику сцены. Примерные значения:

• Высокая активность (улица, магазин): 1,0;

• Средняя активность (офис, подъезд): 0,7;

• Низкая активность (склад ночью, дача): 0,5.

Практический пример расчета

• Система: 3 камеры Full HD (1080p).

• Кодек: H.265, битрейт: около 6 Мбит/с на камеру (среднее значение).

• Активность: средняя (коэффициент = 0,7).

• Срок хранения: 14 дней.

Расчет: (6 Мбит/с х 3 камеры х 86400 сек х 14 дней х 0,7) / (8 х 1024) = (6 х 3 х 86400 х 14 х 0,7) / 8192 = (15240960) / 8192 = 1860 ГБ = 1.86 ТБ.

Калькулятор TRASSIR для расчета емкости жестких дисков

Обзор специализированных серий ведущих производителей

Ведущие производители выпускают специализированные линейки HDD, чтобы обеспечить максимальную надежность и производительность в условиях непрерывной записи.

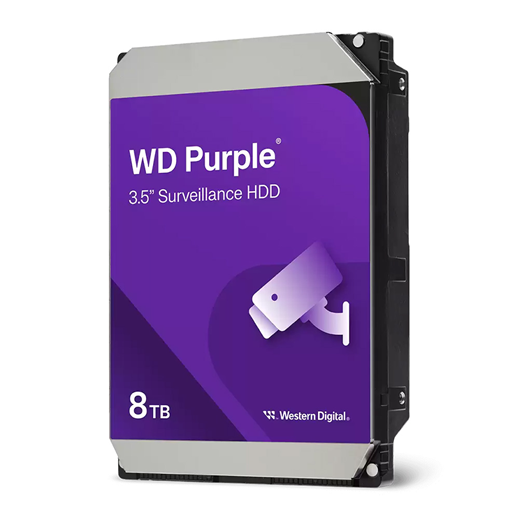

Western Digital (WD Purple)

Линейка WD Purple разработана исключительно для систем видеонаблюдения.

Технологии:

• AllFrame/AllFrame AI: уменьшает количество потерянных кадров и улучшает воспроизведение, особенно важна при работе с аналитикой и ИИ (модели 8TB+).

• OptiNAND (в новых моделях): флеш-память на диске для кэширования метаданных, повышает производительность.

• IntelliSeek: оптимизирует скорость поиска, снижая энергопотребление и шум.

• Работа с нагрузкой: HDD оптимизированы для одновременной обработки потоков с 64+ камер.

Основные характеристики:

• Объем: от 1 до 22 ТБ.

• Гарантия: 3 года или 5 лет (зависит от модели).

• Скорость вращения: 5400 RPM (класс) или 7200 RPM (Pro).

Жесткие диски WD Purple в каталоге DSSL

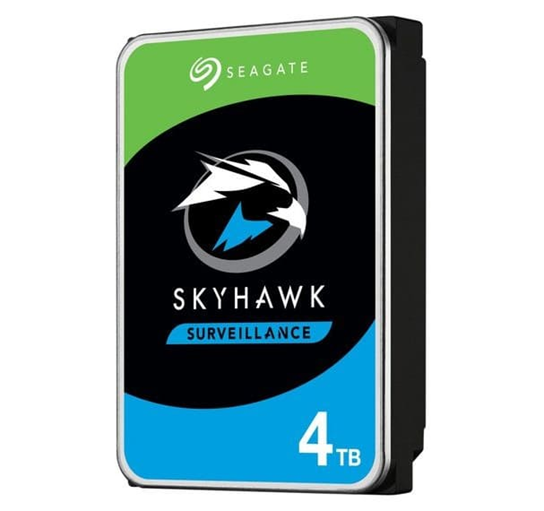

Seagate (SkyHawk/SkyHawk AI)

Серия SkyHawk ориентирована на видеонаблюдение, SkyHawk AI – на системы с интенсивной видеоаналитикой.

Технологии:

• ImagePerfect: обеспечивает стабильную запись большого количества потоков (до 64 для SkyHawk, до 128 для SkyHawk AI) без пропуска кадров.

• SkyHawk Health Management: встроенная утилита мониторинга состояния диска для предотвращения сбоев.

• Оптимизация под ИИ (SkyHawk AI): увеличенная рабочая нагрузка (до 550 ТБ/год), поддержка систем с глубоким обучением и множеством аналитических потоков.

Основные характеристики:

• Объем: от 1 до 22 ТБ (SkyHawk) и до 20 ТБ (SkyHawk AI).

• Гарантия: 3 года.

• Скорость вращения: 7200 RPM.

Жесткие диски SkyHawk в каталоге DSSL

Toshiba (S300)

Серия S300 позиционируется как надежное решение для профессиональных систем видеонаблюдения и NAS.

Технологии:

• Stable Platter Technology (SPT): улучшенная конструкция для минимизации влияния вибраций, критично в корпусах с несколькими дисками.

• Dynamic Cache Technology: оптимизирует распределение кэш-памяти для улучшения производительности при смешанных нагрузках.

• Встроенные датчики вибрации: автоматическая компенсация вибраций.

Основные характеристики:

• Объем: от 1 до 10 ТБ.

• Гарантия: 3 года.

• Скорость вращения: 7200 RPM.

• Акцент на стабильность и устойчивость к нагрузкам 24/7.

Можно ли использовать «обычные» диски?

Да, использование настольных жестких дисков теоретически возможно, особенно в очень небольших или некритичных системах с ограниченным бюджетом. Однако важно понимать несколько моментов:

• Надежность: обычные диски не рассчитаны на постоянную нагрузку 24/7. Риск преждевременного выхода из строя значительно выше.

• Оптимизация: отсутствуют специализированные технологии для стабильности видеопотока и устойчивости к вибрациям в многодисковых системах.

• Гарантия и поддержка: гарантийные условия и техническая поддержка могут не покрывать использование в системах видеонаблюдения.

Для ответственных систем, где важна сохранность данных и бесперебойная работа, жесткий диск для видеонаблюдения следует выбирать из специализированных серий (WD Purple, SkyHawk, S300). Это инвестиция в надежность и долговечность. Обычные диски – компромисс с повышенным риском, допустимый лишь в исключительных случаях.

Рекомендации по выбору и эксплуатации

Пошаговый алгоритм выбора

1. Рассчитайте требуемый объем. Это основная характеристика, на которую нужно обращать внимание в первую очередь.

2. Определите приоритет, выберите серию и объем. Максимальная надежность и оптимизация под видео (выбирайте специализированную серию) или жесткое ограничение бюджета (с осознанием рисков использования обычного диска).

3. Проверьте совместимость. Убедитесь, что выбранный диск имеет подходящий форм-фактор и интерфейс, поддерживаемые вашим видеорегистратором.

4. Учитывайте гарантию. Отдавайте предпочтение дискам с гарантией не менее 3 лет.

Посмотрите все доступные видеорегистраторы в каталоге DSSL!

Важные аспекты эксплуатации

• Охлаждение. Обеспечьте хорошую вентиляцию внутри корпуса регистратора. Перегрев – основная причина сокращения срока службы HDD. Не устанавливайте оборудование в закрытые ниши без доступа воздуха.

• Качественный блок питания. Используйте штатный или рекомендованный производителем блок питания. Скачки напряжения могут повредить диск. Рекомендуется подключение через источник бесперебойного питания.

• Аккуратная установка. Следуйте инструкциям производителя регистратора и диска. Надежно закрепите жесткий диск, чтобы минимизировать вибрации. Статическое электричество может повредить электронику – перед установкой прикоснитесь к заземленному металлическому предмету.

• Мониторинг состояния. Если ваш регистратор или ПО видеонаблюдения поддерживают технологию S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology), регулярно проверяйте отчеты о состоянии диска. Это позволяет вовремя выявить потенциальные проблемы.

Источники бесперебойного питания в каталоге DSSL

Советы по установке и подключению жесткого диска к видеорегистратору

• Отключите питание. Полностью обесточьте видеорегистратор и отсоедините его от электросети. Это необходимо для безопасности и предотвращения повреждений электростатическим разрядом или коротким замыканием.

• Антистатическая защита. По возможности используйте антистатический браслет, закрепленный на заземленном металлическом предмете корпуса регистратора. Если браслета нет, перед прикосновением к электронным компонентам (диску, материнской плате) дотроньтесь рукой до неокрашенной металлической части корпуса регистратора, чтобы снять статическое электричество.

• Определите место установки. Внутри корпуса найдите отсек (лоток, салазки) для установки жестких дисков вашего формата. Обычно он расположен в передней части. Винты должны вкручиваться в стандартные резьбовые отверстия по бокам диска. Не перетягивайте. Жесткий диск должен быть плотно закреплен и не болтаться.

• Убедитесь, что оба кабеля (SATA-данные и SATA-питание) подключены к диску и регистратору надежно и правильно. Закройте крышку регистратора, включите его.

• После инициализации выполните форматирование диска и настройку записи. Используйте формат, рекомендованный производителем регистратора (обычно это его собственная файловая система, оптимизированная для записи видео).

Заключение

Выбор оптимального жесткого диска – фундамент надежной работы системы видеонаблюдения. Ключевыми критериями являются надежность (поддержка работы 24/7, высокий MTBF) и достаточный объем памяти, рассчитанный исходя из параметров ваших камер и требуемой глубины архива. Специализированные серии Western Digital Purple, Seagate SkyHawk и Toshiba S300 предлагают необходимую оптимизацию и устойчивость к экстремальным условиям непрерывной записи.

Правильный расчет объема позволяет избежать лишних затрат и гарантирует хранение архива нужной длительности. Не менее важно соблюдение условий эксплуатации: качественное охлаждение, стабильное питание и аккуратная установка. Помните, что грамотно выбранный жесткий диск для системы видеонаблюдения напрямую влияет на сохранность критически важных видеоданных и общую стабильность вашей системы безопасности.
