Автоматика Came AXL (8K01MP-021)
- Фотоэлементы DIR10
- Блок управления ZL60
- Два привода AXL20DGS
- Два пульта ДУ TOP44RGR
- Плата-радиоприемник AF43S
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

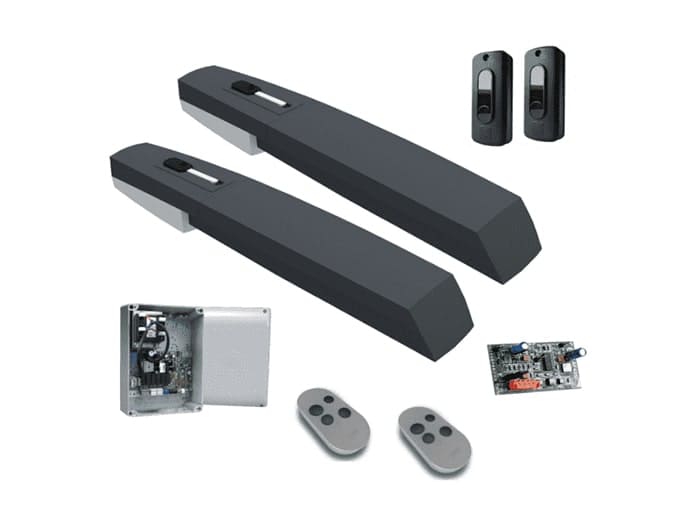

Комплект Came AXL (8K01MP-021) для автоматизации распашных ворот со створками весом до 250 кг, шириной до 2.2 м состоит из двух приводов AXL20DGS, блока управления ZL60, платы-радиоприемника AF43S, фотоэлемента DIR10 и двух брелоков TOP44RGR.
AXL20DGS
Линейный самоблокирующийся привод оснащен двигателем (24 В DC), червячным редуктором (передаточное число — 1/36) с конической зубчатой передачей, энкодером (контроль движения, повышенная безопасность), механическими упорами. Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP44.
Характеристики:
- Длина хода — 350 мм.
- Толкающее усилие — 400 ~ 2000 Н.
- Перемещение створки за 15 с.
- Механическая блокировка и разблокировка ключом (в комплекте).
- Питание — 230 В AC, потребляемый ток — 5 А, мощность — 120 Вт.
- Размер — 740×112×110 мм, вес — 61 кг.
DIR10
Фотоэлемент представляет собой передатчик (TX) и приемник (RX). Дальность действия — 10 м. Коммутируемый ток — до 500 мА (при 24 В). Питание — 24 В DC, 24 В AC, 12 В DC, 12 В AC. Потребляемый ток — 60 мА (при 24 В DC). Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP54. Размер одного датчика — 46×23×108 мм. Вес брутто — 160 г.
ZL60
Блок управления с кнопками и DIP-переключателем программирования поддерживает подключение плат радиоприемника (AF) и декодирования (R800), антенны, кодонаборной клавиатуры, устройств безопасности, управления и сигнализации. Оснащен плавкими предохранителями, трансформатором, контактами модуля RGP1, LED-индикаторами. Защита от пыли и влаги — IP54. Рабочие температуры — –20 ºС… +55 ºС. Питание — 230 В AC. Потребляемая мощность (нагрузка) — 300 Вт. Размер — 204×133×274 мм. Вес — 3.6 кг.
Функциональность:
- Автоматическое закрывание створок с настраиваемой (1 ~ 180 с.) задержкой.
- Отключаемая функция дожима створки при закрывании.
- Частичное открывание для пешехода.
- Детекция препятствий — с настройкой чувствительности.
- Настройка скорости (перед конечными положениями створок) движения и замедления, времени задержки второго привода при закрывании.
- Тестирование устройств безопасности перед каждым срабатыванием приводов.
- Включение сигнальной лампы перед маневром.
- Подключение беспроводной системы безопасности RIO 2.0, электромеханического замка (обязателен для открывающихся внутрь створок), платы аварийного питания RLB.
AF43S
Встраиваемая плата радиоприемника с кодировкой ASK и рабочей частотой 433.92 МГц получает радиосигналы от пультов ДУ. Чувствительность — –107 дБм. Питание — 5 В DC (от блока управления). Потребляемый ток — 5.5 мА. Рабочие температуры — –20 ºС… +55 ºС. Вес в упаковке — 15 г.
TOP44RGR
Четырехканальный брелок (пульт ДУ) с четырьмя функциональными кнопками, динамически изменяемым кодом (количество запоминаемых кодов — до 4.3 млрд), рабочей частотой 433.92 МГц передает сигнал на расстоянии 50 ~ 150 м открытой местности. Питание — литиевая батарея CR2032 (3 В DC). Материал корпуса — поликарбонат. Размер — 34×70×13 мм. Вес — 16 г.
-
Автоматика ворот Came AXL (8K01MP-021) Назначение для распашных ворот шириной до 2.2 м, весом до 250 кг Привод AXL20DGS Количество в комплекте 2 шт. Особенности линейный, самоблокирующийся, с энкодером и механическими упорами Толкающее усилие 400 ~ 2000 Н Открывание 15 мин Передаточное отношение 1/36 Питание 230 В AC, мотор 24 В DC Потребляемая мощность 120 Вт Потребляемый ток 5 А Защита IP44 Рабочие температуры –20 ºС… +55 ºС Размер 740×112×110 мм Вес 61 кг Блок управления ZL60 Количество в комплекте 1 шт. Особенности на 2 привода Питание от сети 230 В AC Потребляемая мощность 300 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 204×133×274 мм Вес 3.6 кг Фотоэлементы DIR10 Количество в комплекте 1 шт. Радиус действия 10 м Коммутируемый ток до 500 мА (при 24 В) Питание 24 В DC, 24 В AC, 12 В DC, 12 В AC Потребляемый ток 60 мА Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 46×23×108 мм Вес 160 г Плата радиоприемника AF43S Количество в комплекте 1 шт. Кодировка ASK Частота 433.92 МГц Чувствительность –107 дБм Питание 5 В DC, от привода Потребляемый ток 5.5 мА Рабочие температуры –20 ºС… +55 ºС Вес 15 г Пульт ДУ TOP44RGR Количество в комплекте 2 шт. Количество каналов 4 Частота 433.92 МГц Питание батарея CR2032, 3 В Материал корпуса поликарбонат Размер 34×70×13 мм Вес 16 г -
