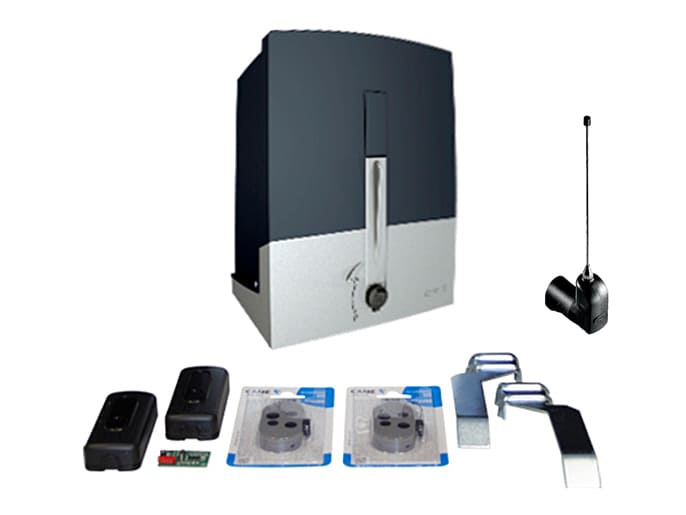

Автоматика Came BXL (8K01MS-019)
- Привод BXL04AGS
- Антенна TOP-A433N
- Фотоэлементы DIR10
- Два пульта ДУ TOP44RGR
- Плата-радиоприемник AF43S
Подробнее
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Комплект автоматики Came BXL (8K01MS-019) для откатной створки шириной до 10 м, весом до 400 кг состоит из привода BXL04AGS, фотоэлементов DIR10, платы-радиоприемника AF43S, двух пультов ДУ TOP44RGR и антенны TOP-A433N (433.92 МГц).
BXL04AGS
Привод построен на базе мотор-редуктора постоянного тока (24 В DC), укомплектован энкодером (контроль движения, обнаружение препятствий), замком и рычагом разблокировки, механическими концевыми выключателями, платой управления с DIP-переключателями, кнопками программирования, разъемами плат радиоприемника AF, декодера R800, контактами устройств управления, безопасности (с функцией самодиагностики) и сигнализации, антенны, кодонаборной клавиатуры, модуля Green Power (энергосбережение), LED-индикаторами и предохранителями. Зубчатая составная рейка в комплект не входит.
Характеристики:
- Толкающее усилие — 350 Н.
- Регулировка ожидания (1 ~ 120 c.) автоматического закрывания, замедления (30 ~ 60 %) скорости, чувствительности токовой системы детекции препятствий.
- Режим частичного открывания (калитки).
- Обратный ход створки (функция ESM) при обнаружении препятствия.
- Включение сигнальной лампы на 5 с. перед каждым маневром.
- Защита от пыли и влаги — IP44, рабочие температуры — –20 ºС… +55 ºС.
- Питание — 230 В AC, потребляемый ток — 7 А, мощность — 150 Вт, в режиме ожидания — 7.4 Вт (с модулем RGP1 — 1.2 Вт).
- Размер — 298×211×349 мм, вес — 7.7 кг.
DIR10
Фотоэлемент представляет собой передатчик (TX) и приемник (RX) дальностью действия до 10 м. Нагрузка релейных контактов не превышает 500 мА (24 В). Защита от пыли и влаги — IP54. Рабочие температуры — –20 ºС… +55 ºС. Питание — 12 В DC, 12 В AC, 24 В DC, 24 В AC. Размер — 46×23×108 мм. Вес — 160 г (брутто).
AF43S
Плата-радиоприемник с рабочей частотой 433.92 МГц, кодировкой ASK получает питание (5 В DC) от привода. Чувствительность — –107 дБм. Потребление тока — 5.5 мА. Рабочие температуры — –20 ºС… +55 ºС. Вес — 15 г (брутто).
TOP44RGR
4-канальный брелок (пульт ДУ) с динамически изменяемым кодом (до 4.3 млрд кодов), частотой 433.92 МГц оснащен четырьмя кнопками и литиевой батареей CR2032 (3 В DC). Расстояние передачи радиосигнала на открытой местности составляет 50 ~ 150 м. Размер — 34×70×13 мм. Вес — 16 г.
-
Автоматика ворот Came BXL (8K01MS-019) Назначение для откатных ворот шириной до 10 м, весом до 400 кг Привод BXL04AGS Количество в комплекте 1 шт. Особенности мотор-редуктор (24 В DC), энкодер, плата управления, механические концевые выключатели Толкающее усилие 350 Н Питание 230 В AC Потребляемая мощность 150 Вт Защита IP44 Рабочие температуры –20 ºС… +55 ºС Размер 298×211×349 мм Вес 7.7 кг Фотоэлементы DIR10 Количество в комплекте 1 шт. Радиус действия 10 м Коммутируемый ток до 500 мА (при 24 В) Питание 24 В DC, 24 В AC, 12 В DC, 12 В AC Потребляемый ток 60 мА Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 46×23×108 мм Вес 160 г Плата радиоприемника AF43S Количество в комплекте 1 шт. Кодировка ASK Частота 433.92 МГц Чувствительность –107 дБм Питание 5 В DC, от привода Потребляемый ток 5.5 мА Рабочие температуры –20 ºС… +55 ºС Вес 15 г Пульт ДУ TOP44RGR Количество в комплекте 2 шт. Количество каналов 4 Частота 433.92 МГц Питание батарея CR2032, 3 В Материал корпуса поликарбонат Размер 34×70×13 мм Вес 16 г -
Руководство пользователя Размер: 2.669 МбСертификат соответствия Размер: 0.326 МбТехнический паспорт Размер: 5.374 Мб
