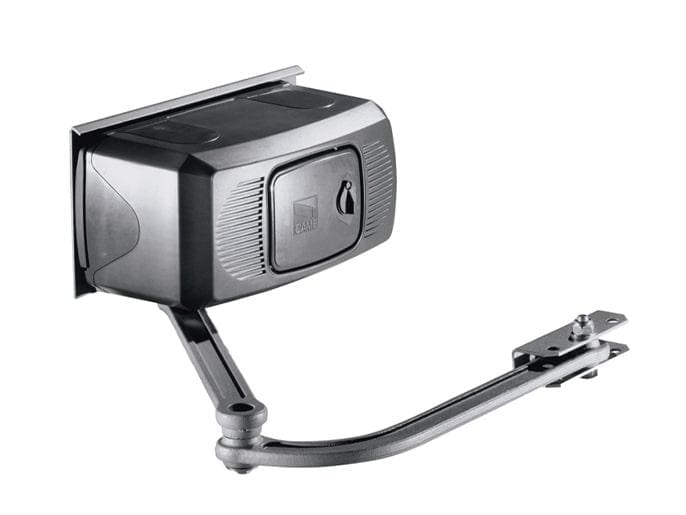

Привод Came F1024
- Мотор на 24 В DC
- Шарнирный рычаг
- Передаточное число 1/709
- Крутящий момент 470 Н·м
- Механическая разблокировка
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
- Описание
- Характеристики
- Скачать
-
Рычажный самоблокирующийся привод Came F1024 для автоматизации распашной створки весом до 800 кг, шириной до 4 м укомплектован двигателем постоянного тока (24 В DC), шарнирной тягой и концевыми микровыключателями. Получает управляющие сигналы от внешнего блока (ZL19N, ZL170N) и пульта ДУ. Необходим механический упор закрывания, для створок от 2.5 м — электромеханический замок.
Характеристики:
- Предельный крутящий момент — 470 Н·м.
- Скорость движения створки — регулируемая.
- Откат створки при детекции препятствий.
- Передаточное число редуктора — 1/709.
- Ручка для блокировки и разблокировки при обесточивании, неисправности.
- Подключение фотоэлемента, антенны, сигнальной лампы.
F1024 рассчитан на круглогодичную уличную (под навесом) эксплуатацию: рабочие температуры — –20 ºС… +55 ºС, защита от пыли и влаги — IP54. Питание — 230 В AC. Энергопотребление — 180 Вт. Потребляемый ток — 15 А. Размер без тяги — 340×182×168 мм, вес — 14 кг
-
Привод F1024 Назначение для автоматизации распашных ворот со створкой шириной до 4 и весом до 800 кг Особенности рычажный, самоблокирующийся, без блока управления Тип рычага шарнирный Крутящий момент 470 Н·м Передаточное число 1/709 Время открывания на 90° регулируемое Детекция движения есть, с реверсом створки Питание 230 В AC, на привод – 24 В DC Потребляемая мощность 180 Вт Потребляемый ток 15 А Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 340×182×168 мм Вес 14 кг -
Руководство пользователя Размер: 0.663 МбСертификат соответствия Размер: 1.353 МбТехнический паспорт Размер: 2.787 Мб
