Шлагбаум Nice M7BAR6BDKIT1
- Тумба M7BAR
- Стрела XBA-6RU
- Приемник OXIBD
- Фотоэлементы EPMB
- Демпферы, подсветка XBA6
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

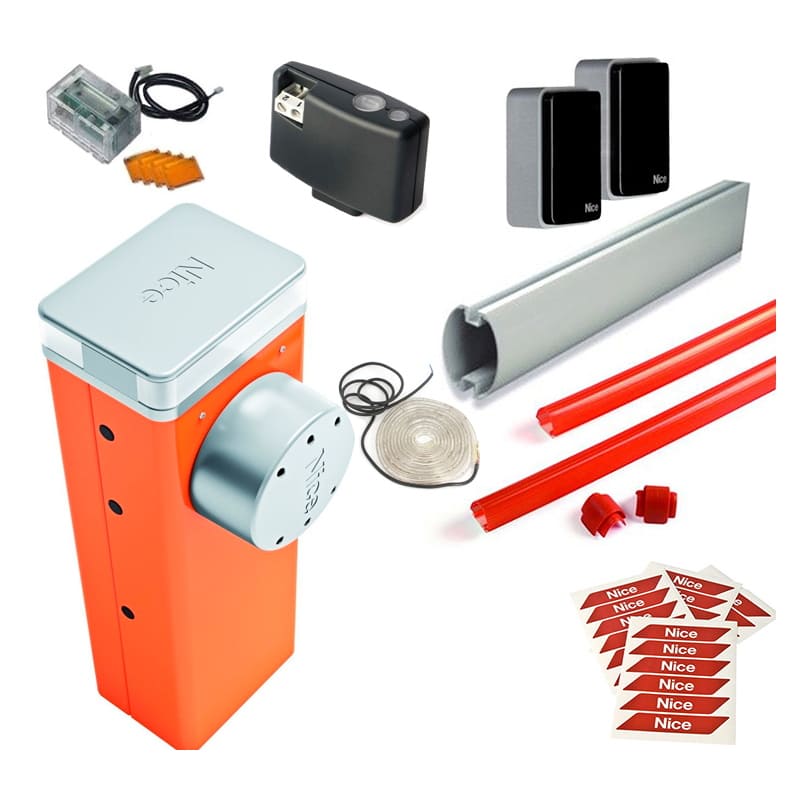

Комплект шлагбаума Nice M7BAR6BDKIT1 для контроля проезда шириной 6 м включает в себя тумбу M7BAR, стрелу из окрашенного алюминия XBA-6RU (69×92×6200 мм), пару фотоэлементов EPMB, приемник OXIBD, демпферы XBA13 (9 шт. в упаковке), семафорную лампу XBA8, LED-подсветку XBA6 и упаковку светоотражающих наклеек NK1.
M7BAR
Тумба с электромеханическим приводом и электронным блоком управления поддерживает подключение устройств Nice по технологии BlueBus (с распознаванием и запоминанием) и радиоприемника (разъем SM), программирование DIP-переключателем, инкрементальным энкодером и дисплеем, защиту от механического взлома, возврат стрелы при обнаружении препятствий, уведомления о ТО. Укомплектована входом антенны, двумя входами металлодетекторов с индукционными петлями, соединительными частями, коробками для пары фотоэлементов, фундаментной плитой с четырьмя закладными деталями.
Характеристики:
- Ускорение и замедление в начале и конце движения стрелы.
- Настраиваемые усилие (6 уровней), скорость (6 ~ 10 с.), задержка срабатывания (0 ~ 250 с.) стрелы.
- Ручная механическая разблокировка стрелы.
- «Двигать в любом случае» — функция неотвратимости выполнения операции при любом состоянии устройств безопасности.
- Таймер подсветки.
- Синхронизация с аналогичной тумбой при работе в паре Master — Slave для проездов шириной до 12 м.
- Номинальный момент — 90 Нм, пусковой — 300 Нм.
- Интенсивность — 200 циклов в час, ресурс — 200 000 ~ 2 000 000 циклов.
- Питание — 230 В AC (сеть), резервное питание (в комплект не входит) — батарея PS224 и солнечные панели системы Sykce, энергопотребление — 40 Вт, пусковое — 110 Вт.
- Рабочие температуры — –20 ºC... +55 ºC, защита от пыли и влаги — IP54.
- Размер — 400×299×1215 мм, вес — 85 кг.
EPMB
Фотоэлемент — TX (передатчик) и RX (приемник) — детектирует помехи на пути движения стрелы. Рабочий радиус — 15 м, максимальный — 30 м. Угол обзора при фиксированной оптике — 10º, ориентируемой — 30º. Предусмотрена светодиодная индикация работы. Питание — от сети BlueBus. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.
OXIBD
Четырехканальный приемник с антенной (433.92 МГц), работающий по радиопротоколу Nice (дальность связи за счет ячеистой технологии достигает 500 м), передает закодированные данные о статусе проезда, подтверждает получение команды, укомплектован LED-индикатором. Чувствительность — –108 дБм. Емкость памяти — 1024 односторонних и 750 двусторонних передатчиков. Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Питание (от блока управления) — 5 В DC. Размер — 49.5×41.9×18 мм. Вес — 22 г.
XBA6
Устройство подсветки стрелы выполнено в виде гибкой трубки с сигнальными светодиодами внутри (дюралайт). Поддерживает режим мигания. Длина — 6 м.
XBA8
Интегрированная в крышку тумбы 2-цветная (красный, зеленый) лампа-индикатор оснащена четырьмя светодиодами по 1 Вт, работает в режимах одно- и двухстороннего семафора. Питание — 13 В ~ 40 В. Потребление тока (24 В) — до 310 мА. Срок службы — 80 000 ч. Рабочая температура — –20 ºС… +50 ºС. Класс изоляции — III. Размер — 93×64×45 мм. Вес — 105 г.
-
Nice M7BAR6BDKIT1 Назначение комплект шлагбаума для проезда шириной 6 м Привод M7BAR Количество в комплекте 1 шт. Время выполнения маневра 6 ~ 10 с. Максимальный пусковой момент 300 Нм Максимальный пусковой момент 90 Нм Максимальная частота циклов/ч при номинальном крутящем моменте 200 циклов в час Сеть 230 В AC Питание привода 24 В DC Максимальная потребляемая мощность при запуске 110 Вт Максимальная мощность при номинальном крутящем моменте 40 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 400×299×1215 мм Вес 85 кг Стрела XBA-6RU Количество в комплекте 1 шт. Материал окрашенный алюминий Размер 69×92×6200 мм Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Фотоэлемент EPMB Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз 10º ~ 30º Питание сети BlueBUS Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 50×80×28.5 мм Вес 143 г Лампа XBA8 Количество в комплекте 1 шт. Светодиоды 4 шт. по 1 Вт Функции зависят от программирования на блоке управления Номинальное напряжение 24 В, 13 В ~ 40 В Потребление при 24 В < 290 мА при 2 горящих светодиодах, 310 мА при 4 горящих светодиодах Средний срок службы 80 000 ч Класс изоляции III Рабочие температуры –20 ºС… +50 ºС Размер 93×64×45 мм Вес 105 г -
Руководство пользователя Размер: 0.682 Мб
