Автоматика Nice WALKY2024BDKCE
- Привод WL1024
- Привод WL1024C
- Приемник OXIBD
- Два пульта ДУ ON3EBD
- Фотоэлементы EPMB, лампа WLT
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

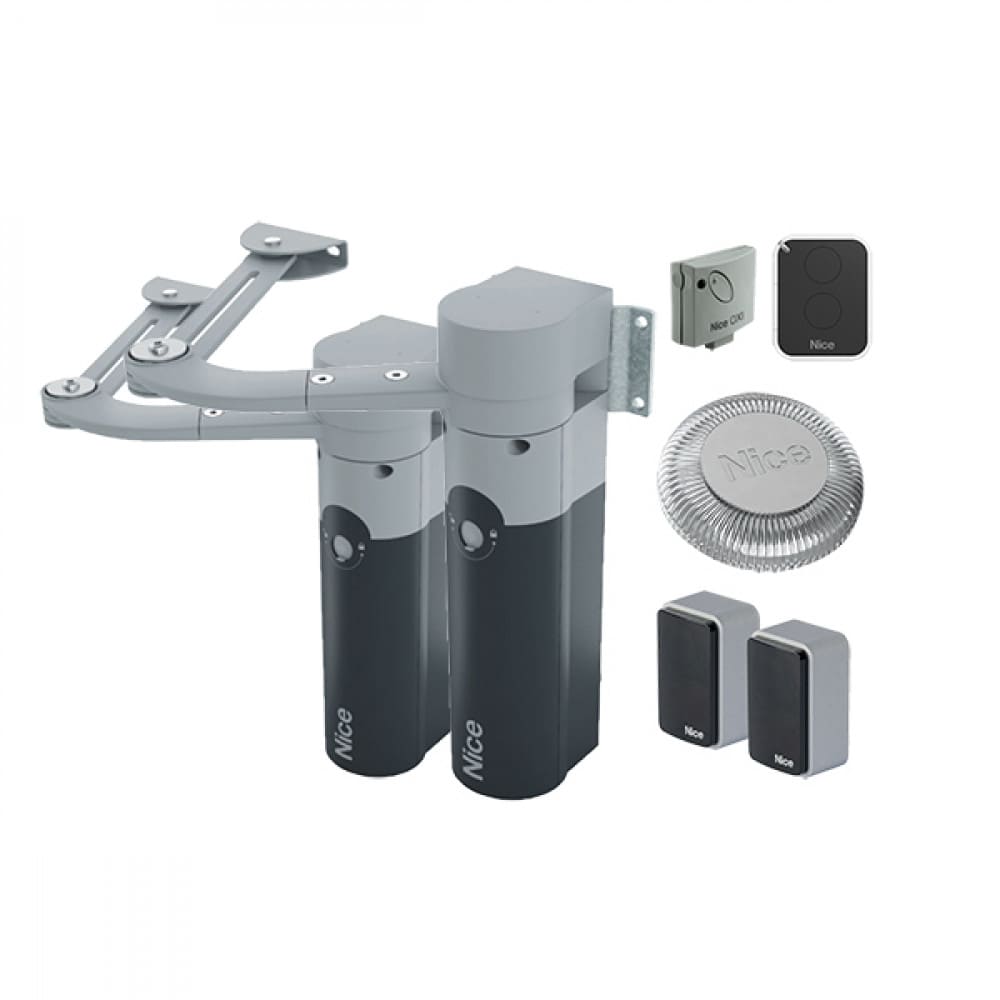

Комплект Nice WALKY2024BDKCE для автоматизации распашных со створками высотой до 2 м, весом до 180 кг состоит из приводов WL1024C и WL1024, фотоэлемента Medium BlueBus EPMB, приемника OXIBD, двух пультов ДУ ON3EBD и сигнальной лампы WLT.
WL1024C и WL1024
Электропривод рычажного типа укомплектован двигателем, редуктором, блоком управления и радиоприемником. Блок управления оснащен тремя кнопками программирования функций, SM-разъемом дополнительного приемника (SMXI, OXI, OXIFM). Поддерживает подключение электрозамка (12 В AC, до 15 ВА), антенны, устройств систем Solemyo (солнечные батареи), BlueBus ( MOTB, фотоэлементы MOFB и MOFOB, считыватель MOMB) и Opera (программаторы), определение количества подключенных двигателей, BlueBus-устройств, движения створок с точками частичного открывания и замедления. Интенсивность работы составляет до 50 циклов/ч, до 100 циклов/день.
Функциональность и основные характеристики:
- Автоматический и полуавтоматический режимы.
- Амперометрическая технология обнаружения препятствий.
- Программирование (по 4 уровня) усилия и скорости, задержки (5 ~ 120 с.) перед автоматическим закрыванием створки.
- Частичное открывание створок.
- Максимальный угол распахивания створки — 110º, открывание на 90º за 7 с.
- Номинальный крутящий момент — 50 Нм, максимальный — 100 Нм.
- Скорость — 0.16 ~ 0.24 рад/с (при номинальном крутящем моменте).
- Блокировка и разблокировка двигателя вручную (ключ в комплекте).
- Перемещение створок при неисправных устройствах безопасности.
- Непрерывная работа в течение 10 минут.
- Ресурс — 50 000 ~ 150 000 циклов (в зависимости от факторов износа).
- Питание от сети — 230 В AC, двигателя — 24 DC, резервное — от АКБ PS424 (в комплект не включена), энергопотребление — 120 Вт (от сети).
- Защита от пыли и влаги — IP44, рабочие температуры — –20 ºС… +50 ºС.
- Размер без рычага — 90×125×385 мм, вес — 4.8 кг.
WL1024 отличается отсутствием блока управления, радиоприемника, ограничения количества циклов в час, питанием (24 В DC), током потребления (до 3 А), весом (4.3 кг).
OXIBD
Четырехканальный приемник с антенной (433.92 МГц) обменивается с передатчиком сигналами на расстоянии до 500 м (ячеистая сеть радиопротокола Nice). Поддерживает двухстороннюю кодировку BD, передачу информации о статусе ворот, подтверждений команд. Объем памяти — 1024 односторонних и 750 двусторонних передатчиков. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления WL1024C). Защита от пыли и влаги — IP20. Рабочие температуры — –20 ºС… +55 ºС. Размер — 49.5×41.9×18 мм. Вес — 22 г.
EPMB
Фотоэлемент (передающий TX и приемный RX) с автоматической синхронизацией для предупреждения интерференции, двойным антибликовым контуром, BlueBus (управление, питание) и светодиодными индикаторами представляют собой D-детекторы для обнаружения препятствий. Полезный радиус действия — 15 м, максимальный — 30 м. Угол обнаружения при фиксированной оптике — 10º, ориентируемой — 30º. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с динамическим кодом получает питание от литиевой батареи CR2032 (3 В DC). Оснащен тремя функциональными и информационной кнопками. Рабочие температуры — –5 ºC... +55 ºC. Защита от пыли и влаги — IP40. Размер — 45×56×11 мм. Вес — 18 г.
WLT
Многофункциональная LED-лампа поддерживает настройку направления и концентрации света (рассеянный или направленный луч), BlueBus, режимы сигнальной лампы (мигающий аварийный свет при подключении и по программе блока управления мотор-редуктора) и лампы подсветки (с 12 В или 24 В AC/DC), функцию «Сумерки» с автоматическим отключением по сигналу датчика. Два светодиода по 1 Вт стабильно работают до 70 000 ч непрерывно. Потребляемый ток — до 230 мА. Класс изоляции — III. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºC... +50 ºC. Размер — Ø88.7×21.7 мм. Вес — 60 г.
-
Nice WALKY2024BDKCE Назначение для распашных ворот со створками шириной до 1.8 м и весом до 180 кг Привод WL1024C Количество в комплекте 1 шт. Блок управления есть Угол открывания до 110º Номинальный крутящий момент 50 Нм Максимальный крутящий момент 100 Нм Скорость при номинальном крутящем моменте 0.16 ~ 0.24 рад/с Непрерывная работа до 10 мин. Количество циклов до 50 циклов/ч, до 100 циклов/день Питание 230 В AC Питание двигателя 24 В DC Потребляемая мощность 120 Вт Ресурс (зависит от интенсивности и условий эксплуатации) 50 000 ~ 150 000 циклов Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 90×125×385 мм Вес 4.8 кг Привод WL1024 Количество в комплекте 1 шт. Блок управления нет Угол открывания до 110º Номинальный крутящий момент 50 Нм Максимальный крутящий момент 100 Нм Скорость при номинальном крутящем моменте 0.16 ~ 0.24 рад/с Непрерывная работа до 10 мин. Количество циклов до 100 циклов/день Питание двигателя 24 В DC Потребление тока 2 А Ресурс (зависит от интенсивности и условий эксплуатации) 50 000 ~ 150 000 циклов Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 90×125×385 мм Вес 4.8 кг Фотоэлемент EPMB Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз 10º ~ 30º Питание сети BlueBus Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г Сигнальная лампа WLT Количество в комплекте 1 шт. Тип 2 светодиода по 1 Вт Режимы мигающая аварийная лампа (программа блока управления привода), лампа подсветки Функция «Сумерки» есть Ресурс при непрерывной работе 70 000 ч Питание 12 В или 24 В AC/DC Потребление 90 мА при 24 В AC,140 мА при 24 В DC, 190 мА при 12 В AC, 230 мА при 12В DC Класс изоляции III Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер Ø88.7×21.7 мм Вес 60 г -
Руководство пользователя Размер: 6.022 Мб
