РоЕ-коммутатор Osnovo OS-331 (SW-60812/I)
Код товара: 20368
- 8 FE RJ-45 с РоЕ, GE RJ-45, 2 GE SFP
- Бюджет РоЕ 240 Вт, на порт до 60 Вт
- Режимы изоляции, антизависания
- Режим удлинения связи до 250 м
- IP66, –50 °C... +50 °C
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

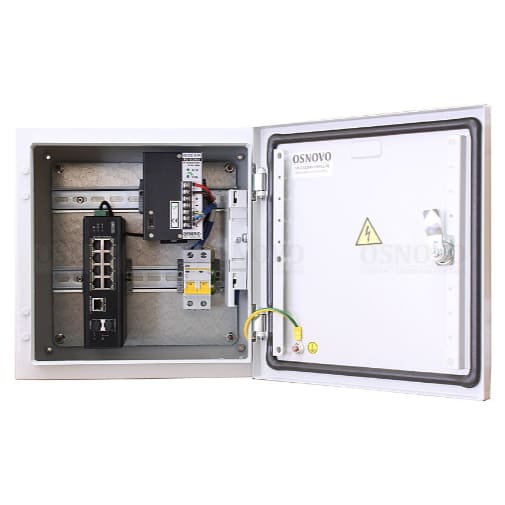

Osnovo OS-331 (SW-60812/I) представляет собой неуправляемый промышленный РоЕ-коммутатор SW-60812/I, встроенный в шкаф уличной станции с оптическим кроссом OS-331.
SW-60812/I
Коммутатор оснащен восемью FE-портами RJ-45 с поддержкой РоЕ, GE Uplink-портом RJ-45, двумя GE-слотами SFP. Поддерживает стандарты IEEE 802.3bt (60 Вт) для портов 1 и 2 по IEEE 802.3af (15.4 Вт на порт) и IEEE 802.3at (30 Вт на порт) для портов 3 ~ 8. Общий бюджет РоЕ — 240 Вт. Пропускная способность матрицы — 7.6 Гбит/с. Скорость переадресации пакетов — 1.488 mpps. Буфер пакетов — 1 Мбайт. Размер таблицы МАС-адресов — 8К.
Функциональность:
- Режим CCTV для PoE-портов: расстояние передачи достигает 250 м на скорости до 10 Мбит/с.
- Изоляция портов (VLAN) для защиты от сетевого шторма.
- Режим антизависания Auto-Check (для РоЕ-портов).
- Топологии подключения — каскад, звезда.
- Автоопределение подключаемых РоЕ-устройств.
- Auto MDI/MDIX — автоопределение типа контакта для работы с прямыми и перекрестными кабелями.
- Защита от короткого замыкания и превышения максимального тока нагрузки.
SW-60812/I укомплектован переключателями режимов Extend Default VLAN и AutoCheck, клеммами для подключения основного и резервного питания (DC 48 ~ 57 В, БП в комплект не входят), реле аварийной сигнализации (DC 24 В, 1 A НО/НЗ) и заземления, LED-индикаторами тревоги, питания, подачи PoE, подключения устройств к RJ-45 и SFP-слотам. Алюминиевый корпус соответствует стандарту защиты от пыли и влаги IP30, предусмотрена грозозащита (6 кВ). Рабочие температуры — –40 °C... +75 °C. Энергопотребление без РоЕ — 5 Вт. Размер — 165×50×115 мм.
OS-331
Станция состоит из металлического монтажного шкафа, оптического кросса, автоматического выключателя на 10 A. Корпус защищен от пыли и влаги по стандарту IP66, рабочие температуры — –50 ºС... +50 ºС, предусмотрены гермовводы.
Характеристики оптического кросса:
- Модуль на два оптических порта типа SC.
- Два пигтейла оптических одномодовых типа SC 0.9 мм, 1.5 м.
- Ложемент для восьми оптоволоконных гильз.
Участки встроенных din-реек, доступные для монтажа оборудования: верхней — 210 мм; нижней — 150 мм. Размер — 300×300×210 мм.
Комплектация
- Комплект гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации на уличную станцию OS-331.
- Руководство по эксплуатации на промышленный коммутатор SW-60812/I.
-
Osnovo OS-331 (SW-60812/I) Коммутатор SW-60812/I Общее количество портов 11 Количество портов FE RJ-45 с РоЕ 8 Количество портов GE RJ-45 1 Количество портов GE SFP 2 Скорость передачи данных 10/100/1000 Мбит/с
полудуплекс, полный дуплексМощность PoE-порта порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А) Максимальная общая мощность РоЕ 240 Вт (по БП) Пропускная способность коммутационной матрицы 7.6 Гбит/с Размер таблицы MAC-адресов 8К Буфер пакетов 1 Мбайт Скорость обслуживания пакетов 1000 Мбит/с – 1488.00 пакетов/с
100 Mbps port – 148.800 пакетов/с
10 Mbps port – 14.880 пакетов/сСтандарты РоЕ IEEE802.3af, IEEE802.3at, IEEE 802.3bt
автоматическое определение подключаемых РоЕ-устройствТопологии подключения звезда
каскадПоддержка jumbo frame - Стандарты и протоколы IEEE 802.3
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x
IEEE 802.3z 1000BASE-XИндикаторы 1, 2 (подается питание)
ALM (тревожное оповещение)
PoE (подается PoE, оранжевый RJ-45)
Link/Act (подкл. оборудование, зелен. RJ-45)
10, 11 (подключен SFP-слот)Реле аварийной сигнализации DC 24 В, 1 A (НО, НЗ) Питание AC 195 ~ 265 В/DC 48 ~ 57 В Энергопотребление (без РоЕ) 5 Вт Защита IP30 Охлаждение пассивное (без вентилятора) Рабочие условия –40 °C… +75 °C, относительная влажность до 95 %, без конденсата Размер 165×50×115 мм Дополнительно режим изоляции портов коммутационной матрицы
режим антизависания Auto-Check
режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/сУличная станция OS-331 Назначение уличная станция Размер (Ш×В×Г) 300×300×210 мм Класс защиты (IP) IP66 Класс защиты (IK) - Материал корпуса металл Оптический кросс размер: 183×113×22 мм
модуль на 2 оптических порта SC
ложемент для 8 КДЗС (в комплекте 2 КДЗС)
пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.Температура внутри уличной станции –50 ºС... +50 ºС Рабочая температура (температура окружающей среды) –50 ºС... +50 ºС Защита от перегрузки и КЗ автоматический выключатель 2P на 220 В, 10 A Термостабилизация - Резервное питание (АКБ) - Теплоизоляция - Система проточной вентиляции - Система теплого пуска (предварительный прогрев) - Дополнительно доступное место под установку оборудования на встроенные din-рейки: верхняя – 210 мм, нижняя – 150 мм -
Руководство пользователя Размер: 0.958 МбСертификат соответствия Размер: 0.381 Мб
