РоЕ-коммутатор OS-34TB1 (SW-60812/I)
Код товара: 26195
- 8 FE RJ-45 с РоЕ, GE RJ-45, 2 GE SFP
- Бюджет РоЕ 240 Вт, на порт до 60 Вт
- Режимы изоляции, антизависания
- Режим удлинения связи до 250 м
- IP66, –40 °C... +50 °C
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

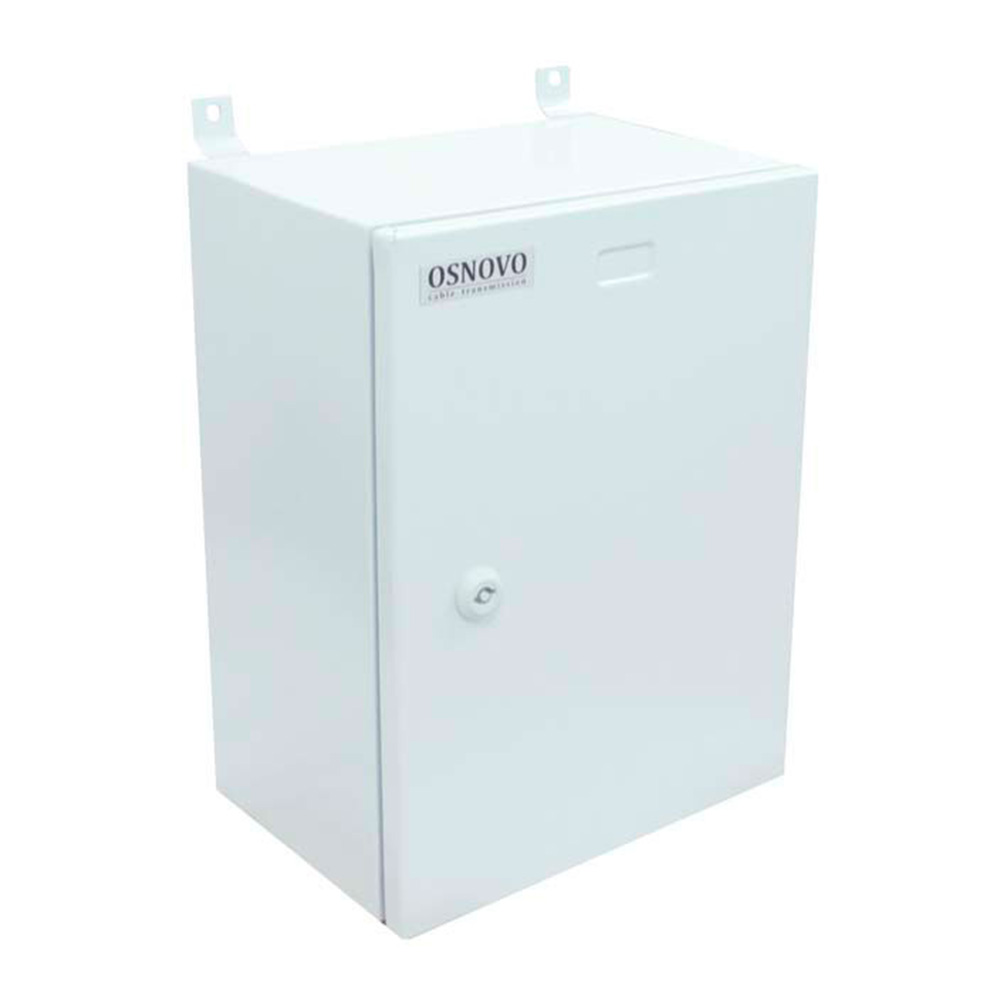

Osnovo OS-34TB1 (SW-60812/I) состоит из неуправляемого промышленного РоЕ-коммутатора SW-60812/I, вмонтированного в уличную станцию OS-34TB1. Адаптирован к круглогодичной эксплуатации на улице: защита от пыли и влаги корпуса шкафа соответствует стандарту IP66, рабочие температуры (без учета ветра) — –40 ºС... +50 ºС, предусмотрен комплект гермовводов. Потребляемая мощность устройства не превышает 345 Вт.
SW-60812/I

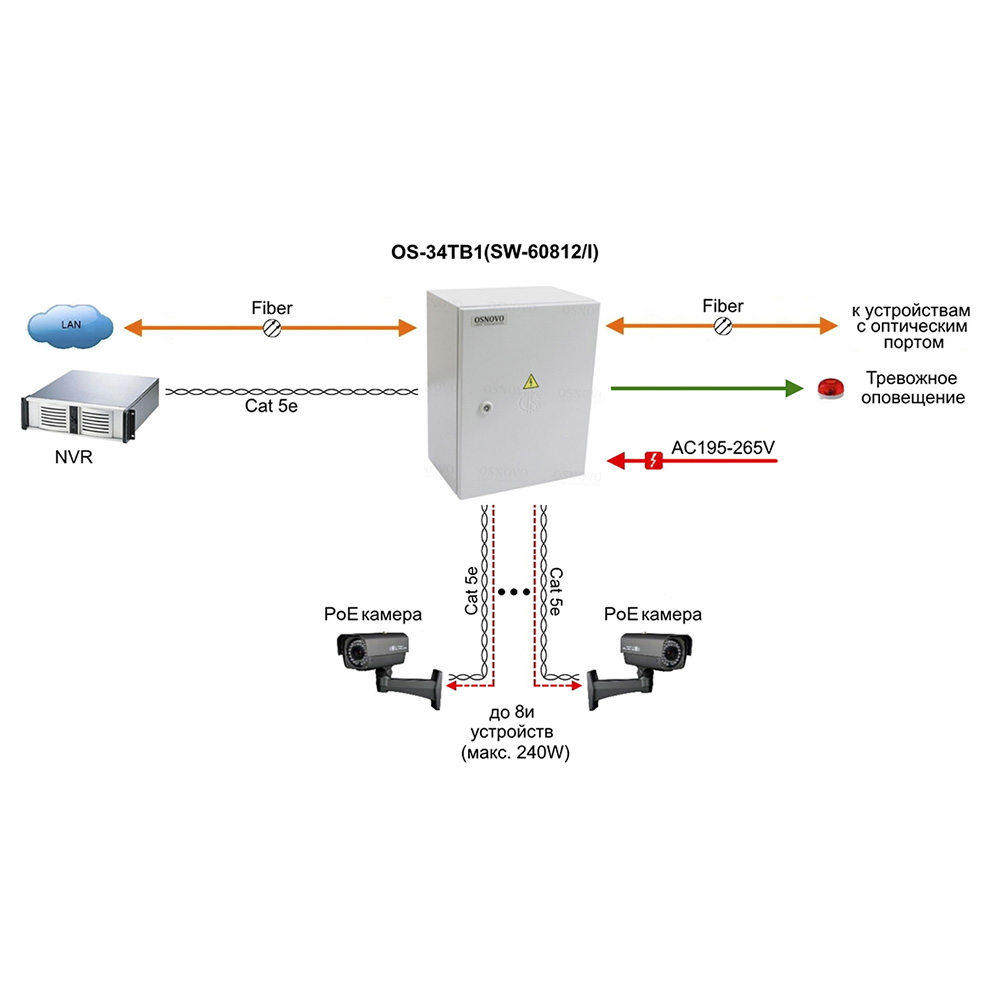

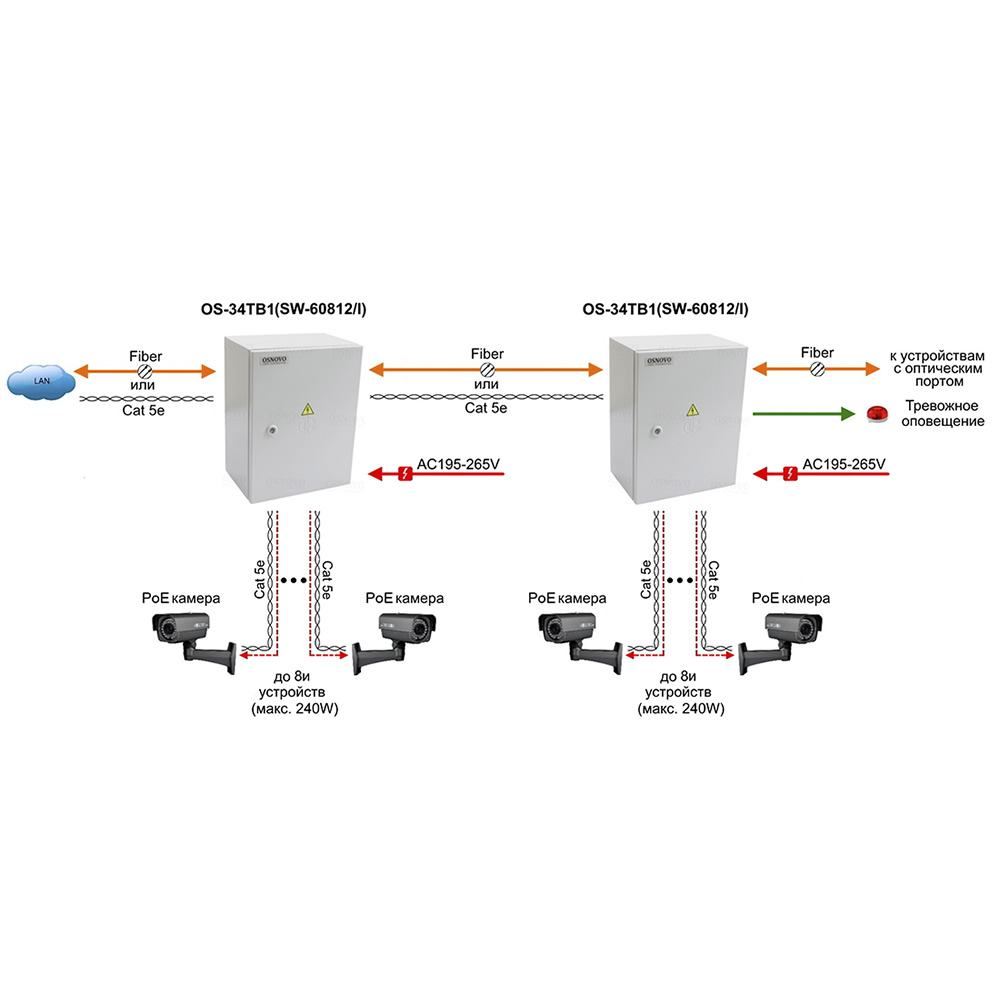

Интерфейсы: восемь FE RJ-45 с поддержкой РоЕ, GE Uplink RJ-45, два GE SFP-слота. Топологии подключения — каскад, звезда. Коммутационная способность матрицы — 7.6 Гбит/с. Скорость передачи пакетов — 1.488 mpps. Буфер пакетов — 1 Мбайт. Емкость таблицы МАС-адресов — 8К. При общем бюджете РоЕ 240 Вт коммутатор подает на порты 1 и 2 до 60 Вт, на порты 3 ~ 8 — до 30 Вт. В режиме увеличения расстояния передачи до 250 м (ограничение скорости до 10 Мбит/с) мощность нагрузки на максимальном удалении составляет для портов 1 и 2 — до 49.5 Вт, портов 3 ~ 8 — до 21.6 Вт.
Функциональность:
- Auto MDI/MDIX — автоматическое определение типа контактов для работы с обычными и перекрестными кабелями (для медных портов).
- Изоляция портов (VLAN) для защиты от сетевого шторма.
- Автоматическое определение РоЕ-устройств.
- Auto-Check — режим антизависания для РоЕ-портов.
- Защита от короткого замыкания и превышения установленного тока нагрузки.
SW-60812/I укомплектован переключателями выбора режима работы, клеммами для подключения системы оповещения, LED-индикаторами PoE, подключения устройств к RJ-45 и SFP-слотам, питания и тревоги. Рабочие температуры — –40 °C... +75 °C. Защита корпуса от пыли и влаги — IP30, грозозащита — 6 кВ. Питание — от основного и резервного адаптеров DC 48 ~ 57 В (в комплект не включены). Потребляемая мощность без РоЕ — 5 Вт. Безвентиляторный дизайн. Размер — 165×50×115 мм.
Osnovo OS-34TB1

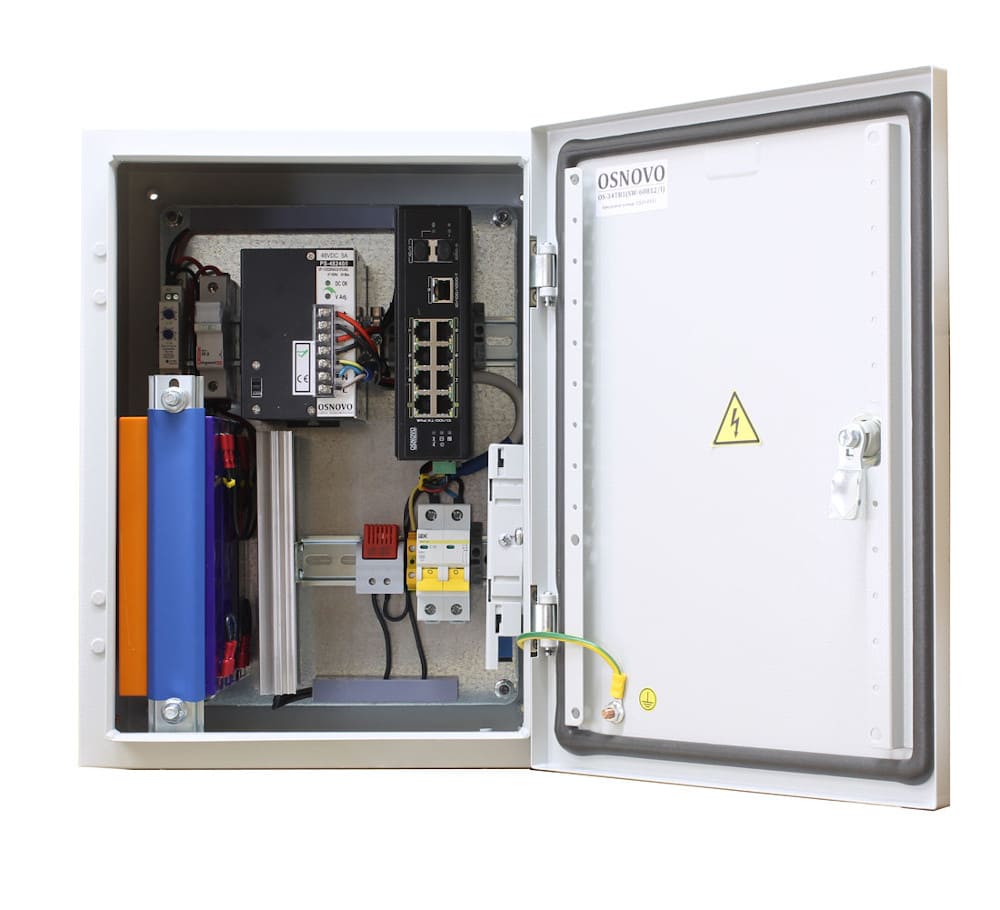

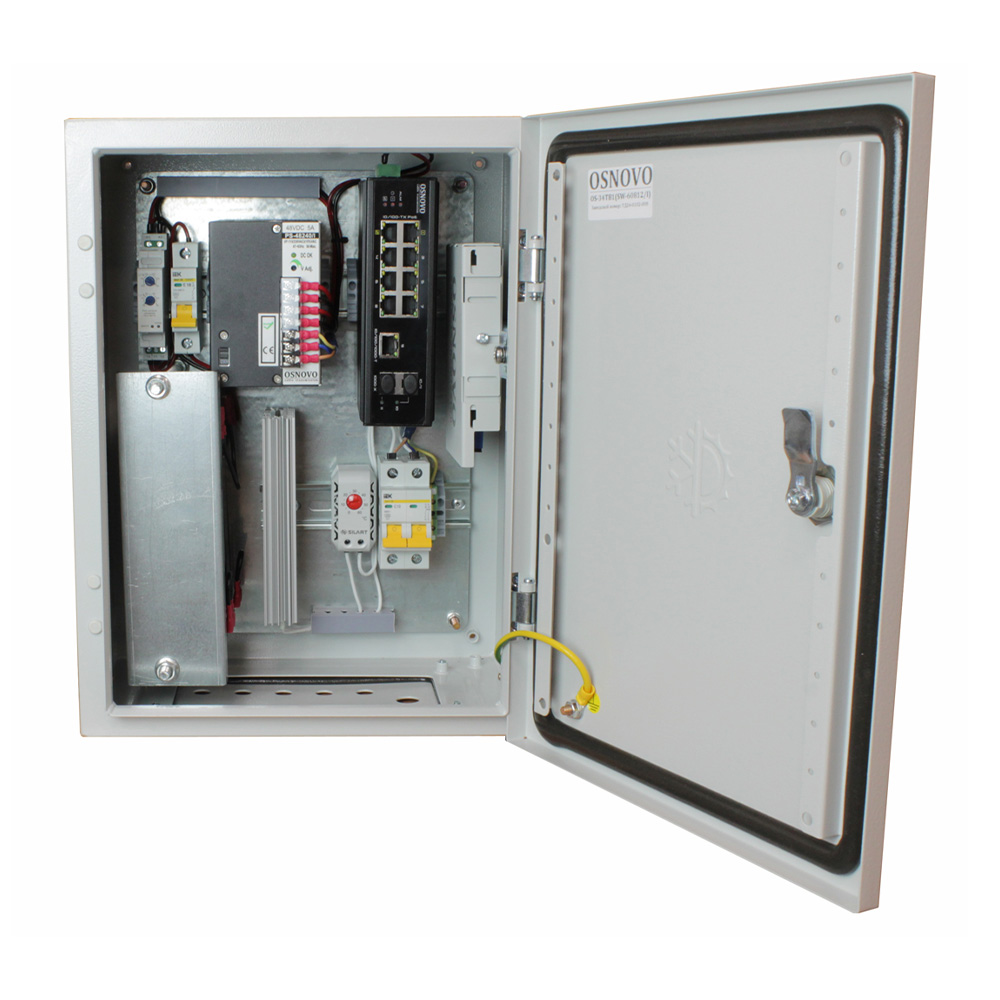

Станция состоит из герметичного бокса и оборудования:
- Оптического кросса.
- Нагревателя для установки на DIN-рейку и нормально замкнутого термостата (отключение нагревателя при +15 ºС и выше).
- Блока питания PS-48240/I (DC 48 В, 240 Вт) для встраиваемого оборудования.
- Системы резервного питания термошкафа.
- Автоматического выключателя (2Р, 10 A).
Характеристики оптического кросса:
- Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
- Модуль на два SC-порта.
- Ложемент на восемь КДЗС (два в комплекте).
- Размер — 183×113×22 мм.
Состав системы резервного питания:
- Четыре свинцово-кислотных аккумулятора 12 В емкостью 2.2 A·ч (общее напряжение — 48 В).
- Реле контроля напряжения АКБ, 40 ~ 80 В, ток не более 10 A — защита от глубокого разряда.
- Две плавкие вставки (для АКБ) 10 A, 400 В — защита от перегрузок и КЗ.
- Держатель для пластиковой вставки (для АКБ) на DIN-рейку, 20 А.
Система обогрева поддерживает в шкафу температуру в границах от –7 ºС до +50 ºС. Материал шкафа — листовая сталь с порошковым покрытием. Питание — AC 100 ~ 240 В. Максимальная потребляемая мощность системы обогрева — 100 Вт. Свободное место на верхней din-рейке под монтаж оборудования — 80 мм. Размер — 300×400×210 мм.
Комплектация

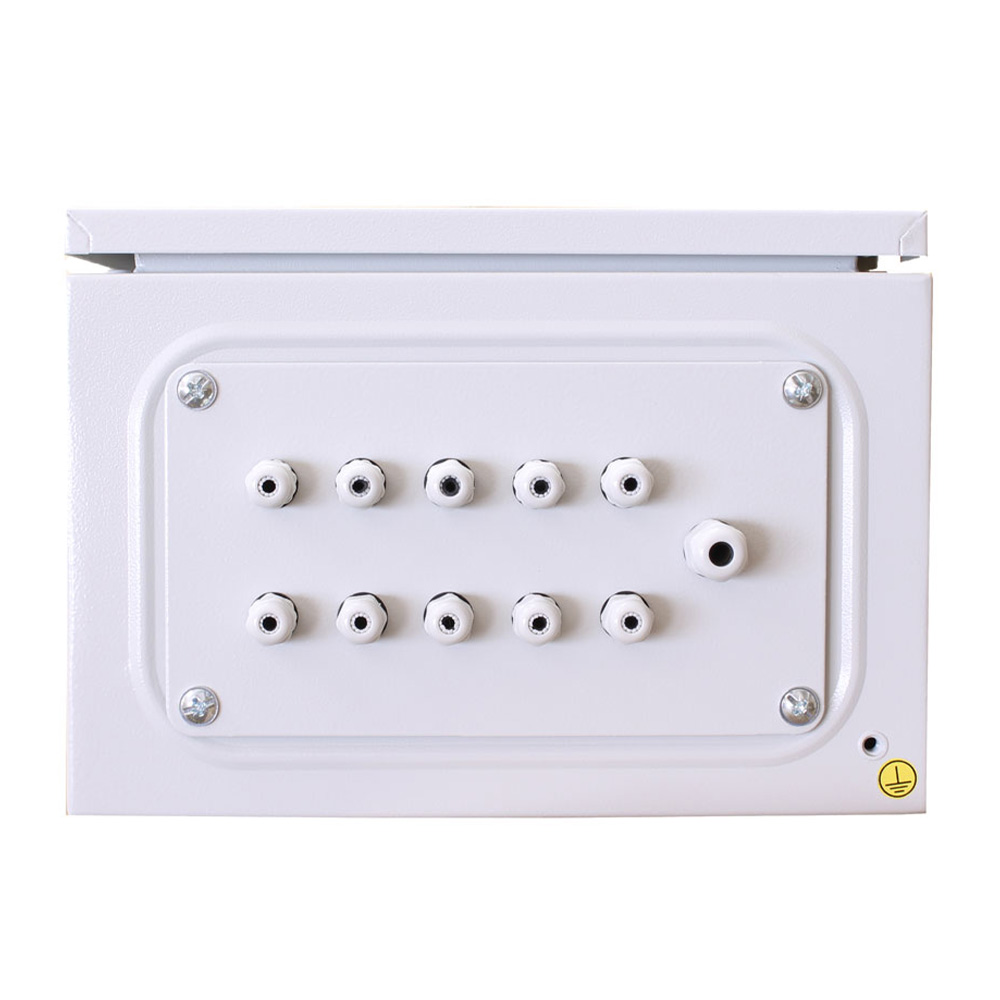

- Комплект гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации на уличную станцию OS-34TB1.
- Руководство по эксплуатации на промышленный коммутатор SW-60812/I.
-
Osnovo OS-34TB1 (SW-60812/I) Коммутатор SW-60812/I Общее количество портов 11 Количество портов FE RJ-45 с РоЕ 8 Количество портов GE RJ-45 1 Количество портов GE SFP 2 Скорость передачи данных 10/100/1000 Мбит/с
полудуплекс, полный дуплексМощность PoE-порта порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А) Максимальная общая мощность РоЕ 240 Вт (по БП) Пропускная способность коммутационной матрицы 7.6 Гбит/с Размер таблицы MAC-адресов 8К Буфер пакетов 1 Мбайт Скорость обслуживания пакетов 1000 Мбит/с – 1488.00 пакетов/с
100 Mbps port – 148.800 пакетов/с
10 Mbps port – 14.880 пакетов/сСтандарты РоЕ IEEE802.3af, IEEE802.3at, IEEE 802.3bt
автоматическое определение подключаемых РоЕ-устройствТопологии подключения звезда
каскадПоддержка jumbo frame - Стандарты и протоколы IEEE 802.3
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x
IEEE 802.3z 1000BASE-XИндикаторы 1, 2 (подается питание)
ALM (тревожное оповещение)
PoE (подается PoE, оранжевый RJ-45)
Link/Act (подкл. оборудование, зелен. RJ-45)
10, 11 (подключен SFP-слот)Реле аварийной сигнализации DC 24 В, 1 A (НО, НЗ) Питание AC 195 ~ 265 В/DC 48 ~ 57 В Энергопотребление (без РоЕ) 5 Вт Защита IP30 Охлаждение пассивное(без вентилятора) Рабочие условия –40 °C… +75 °C, относительная влажность до 95 %, без конденсата Размер 165×50×115 мм Дополнительно режим изоляции портов коммутационной матрицы
режим антизависания Auto-Check
режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/сУличная станция OS-34TB1 Назначение уличная станция (термошкаф) Размер (Ш×В×Г) 300×400×210 мм Класс защиты (IP) IP66 Класс защиты (IK) - Материал корпуса металл Оптический кросс размер: 183×113×22 мм
модуль на 2 оптических порта SC
ложемент для 8 КДЗС (в комплекте 2 КДЗС)
пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.Температура внутри уличной станции –7 ºС... +50 ºС Рабочая температура (температура окружающей среды) –40 ºС... +50 ºС (без учета ветра) Защита от перегрузки и КЗ автоматический выключатель 2P на 220 В, 10 A Термостабилизация конвекционная (без вентилятора), с нагревательным элементом (мощность 100 Вт) Резервное питание (АКБ) АКБ свинцово-кислотный DC 48 В (2.2 А·ч, 12 В, 4 шт.) Теплоизоляция - Система проточной вентиляции - Система теплого пуска (предварительный прогрев) - Дополнительно доступное место под установку оборудования на встроенные din-рейки: верхняя — 80 мм -
Сертификат соответствия Размер: 1.255 МбТехнический паспорт Размер: 0.289 Мб
