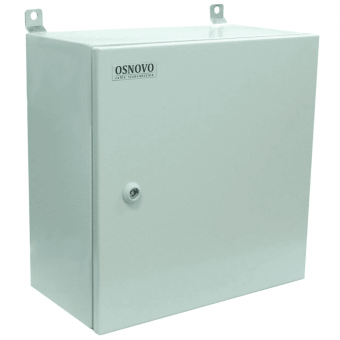

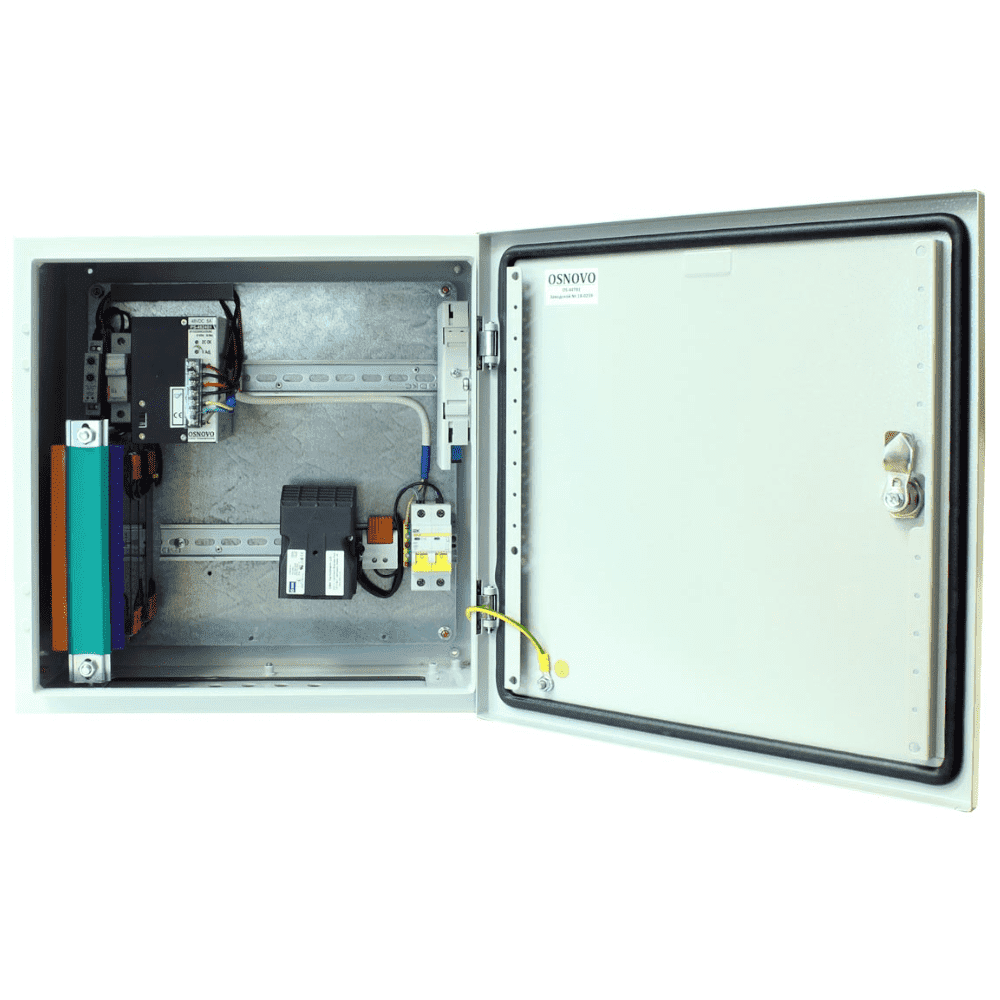

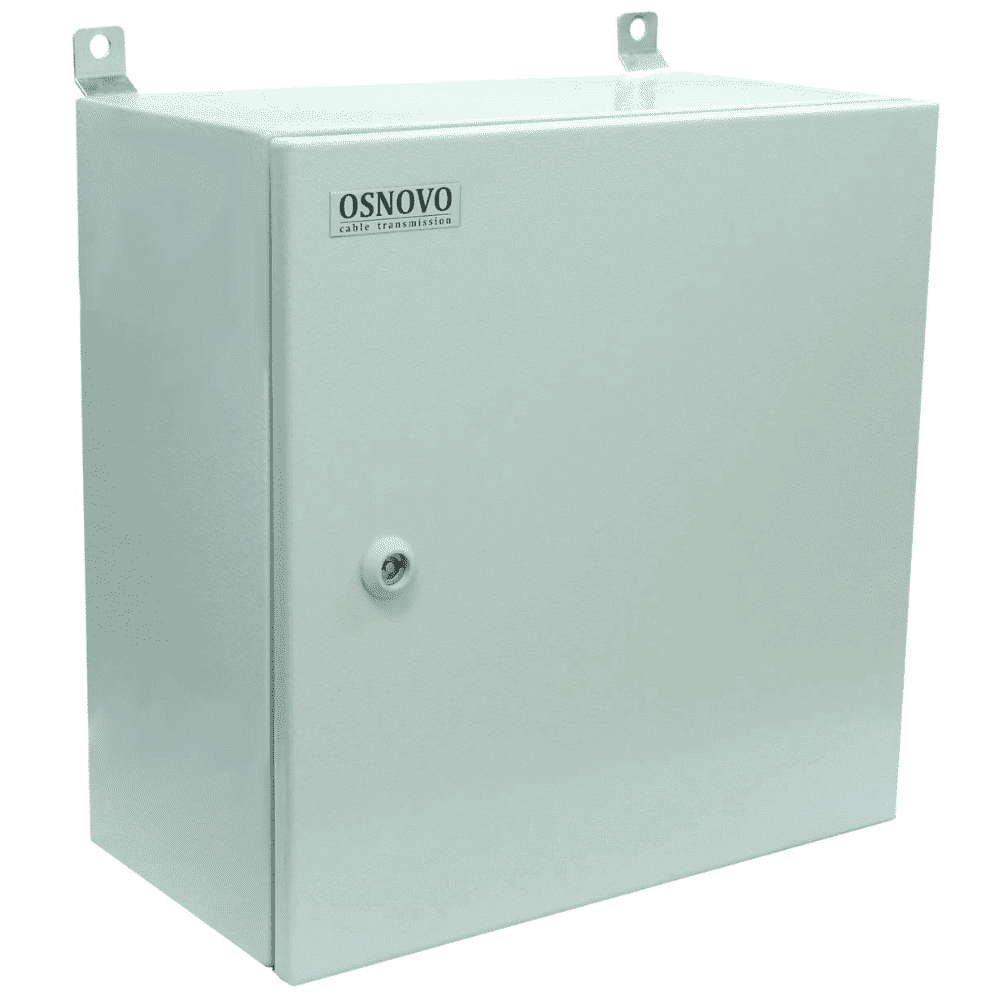

Станция Osnovo OS-44TB1 с оптическим кроссом (легкая коммутация оптико-волоконного кабеля с оборудованием) предназначена для защиты устройств, требующих установки на улице. Включает в себя герметичный бокс и комплект встроенного оборудования:
- Система обогрева включает в себя универсальный обогреватель с вентилятором для установки на DIN-рейку и нормально-замкнутый термостат до +15 ºС обеспечивают температуру внутри станции в пределах 0 ºС... +50 ºС.
- Промышленный БП DC 48 В предназначен для основного питания встраиваемого оборудования мощностью до 240 Вт.
- Система резервного питания термошкафа содержит четыре свинцово-кислотных АКБ 12 В емкостью 2.2 А·ч общим напряжением 48 В. Защита от глубокой разрядки — реле контроля напряжения (40–80 В, 10A), от перегрузок и КЗ – плавкие вставки.
- Автоматический выключатель (2Р, 10 A) отключает станцию от электросети при КЗ или перегрузке.
Характеристики оптического кросса:
- Модуль на два SC-порта.
- Ложемент на восемь КДЗС60.
- Два пигтейла (оптические, одномодовые, тип SC 0.9 мм, 1.5 м).
- Габариты: 183×113×22 мм.
Адаптирован для круглогодичной работы на улице: защита корпуса от влаги и пыли по стандарту IP66, диапазон рабочих температур — -40 ºС... +50 ºС, комплект гермовводов. Потребляемая мощность с учетом обогрева — до 440 Вт. Отрезок на din-рейках, доступный для монтажа оборудования: верхний — 160 мм, нижний — 100 мм. Габариты — 400×400×210 мм. Возможно оснащение станции дополнительным встроенным оборудованием под заказ: проточной вентиляцией, устройством «теплого» пуска, теплоизоляцией.
Комплектация:
- Уличная станция — 1шт.
- Набор гермовводов — 1шт.
- Ключ от монтажного шкафа — 1 шт.
- Набор для оптического кросса (пигтейл SC — 2 шт., КДЗС — 2 шт.).
- DIN-рейка 7.5×35 мм, 1.0 м.
- Шина для внутреннего монтажа, 210 мм.
- Расходные материалы.
Опции:
- Датчик вскрытия двери.
- Встроенный LED-светильник 5 Вт, 220 В.
- Монтаж на столб.
- Замок.
-
Osnovo OS-44TB1 Артикул 11516 Назначение уличная станция (термошкаф) Размеры (Ш×В×Г) 400×400×210 мм Класс защиты (IP) IP66 Класс защиты (IK) - Материал корпуса и монтажной пластины металл Оптический кросс размеры: 183×113×22 мм
модуль на 2 оптических порта SC
ложемент для 8 КДЗС (в комплекте 2 КДЗС)
пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 штТемпература внутри уличной станции 0 ºС... +50 ºС Рабочая температура (температура окружающей среды) -40 ºС... +50 ºС Защита от перегрузки и КЗ автоматический выключатель 2P на 220 В, 10 A Термостабилизация да Резервное питание (АКБ) да Теплоизоляция - Система проточной вентиляции - Система тёплого пуска (предварительный прогрев) - Дополнительно доступное место под установку оборудования на встроенные din-рейки: верхняя – 160 мм (ширина), нижняя – 100 мм (ширина) -
Руководство пользователя Размер: 1.165 Мб
