РоЕ-коммутатор Osnovo OS-44TB1 (SW-80802/ILS (port 90W))
Код товара: 20384
- 8 GE RJ-45 с РоЕ, 2 GE SFP
- Бюджет РоЕ 300 Вт
- SNMP, RMON, VLAN
- QoS, ACL, функции L2+
- IP66, –60 °C... +50 °C
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

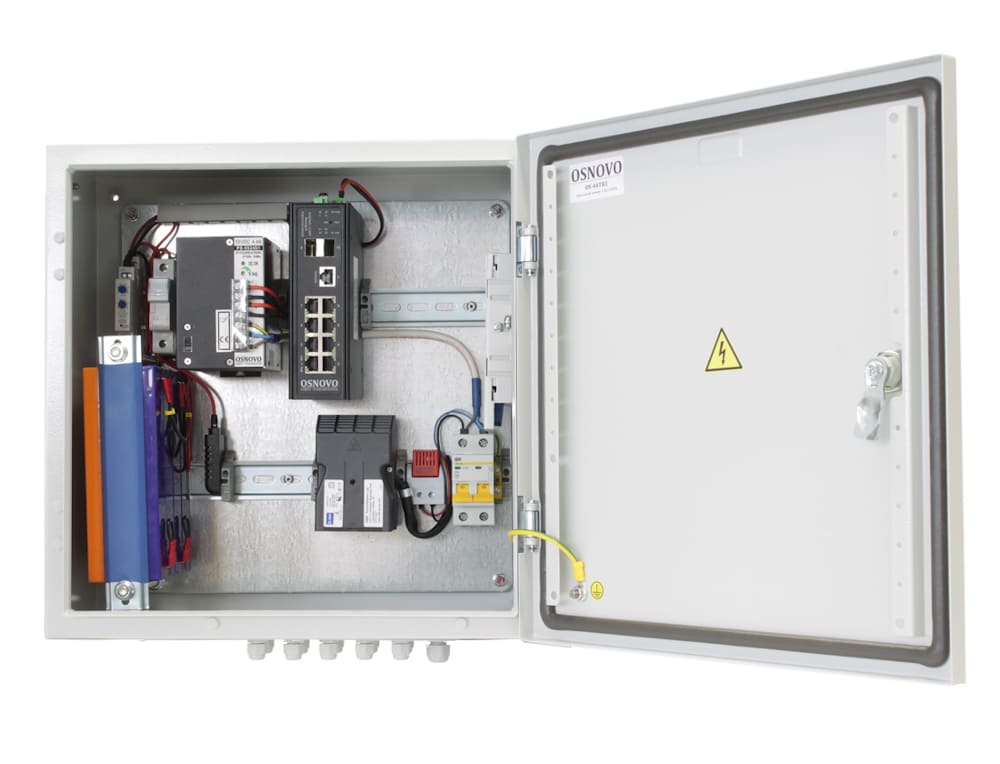

Osnovo OS-44TB1 (SW-80802/ILS (port 90W)) состоит из промышленного управляемого РоЕ-коммутатора SW-80802/ILS (port 90W) и уличной станции с оптическим кроссом OS-44TB1.
SW-80802/ILS (port 90W)
РоЕ-коммутатор оборудован гигабитными восемью RJ-45 с РоЕ и двумя SFP (SFP-модули в комплект не включены). Поддерживает стандарты IEEE 802.3bt (90 Вт) для порта 1, IEEE 802.3af/at (30 Вт на порт) для порта 7. Общий бюджет РоЕ — 240 Вт. Коммутационная способность матрицы — 56 Гбит/с. Скорость перенаправления пакетов — 1.488 mpps. Размер таблицы МАС-адресов — 8К. Буфер пакетов — 4.1 Мбайт. Схемы подключения — звезда, каскад и кольцо.
Функциональность:
- Управление и настройка через Web-интерфейс, Telnet (шифрование SSH), CLI, консольный порт.
- SNMP v1/v2/v3 — управление сетью, аутентификация подключенных устройств, мониторинг сети.
- RMON — удаленный контроль сети.
- QoS — технология приоритезации.
- VLAN — локальная сеть, организация групп портов.
- Тегирование трафика на принадлежность к VLAN.
- ACL — списки контроля доступа.
- IEEE 802.1x — аутентификация через серверы Tacacs+ или RADIUS; ограничение доступа неавторизованных клиентов.
- IGMP snooping — оптимизация многоадресной рассылки данных в сети.
- Защита от атак DHCP Snooping.
- Защита от широковещательного шторма.
- STP, RSTP, MSTP.
- Ограничение скорости.
- Управление потоком 802.3x.
- Защита от сетевых петель (EAPS).
- Изолирование портов.
- Зеркалирование портов.
- Jumbo-кадры — 16 кбайт.
- Дистанционный контроль за температурой и влажностью воздуха, напряжением питания на БП.
- Автоматическое определение и режим антизависания PoE-устройств.
Коммутатор оборудован разъемом для климатического датчика, сухими контактами для устройств оповещения, клеммной колодкой для входа контролируемого напряжения и БП (DC 12 ~ 57 В, 2 А (без РоЕ), DC 37 ~ 57 В, клеммой заземления. Энергопотребление без РоЕ — 15 Вт. Рабочие температуры — –40 °C... +80 °C. Защита от пыли и влаги — IP40. Предусмотрена грозозащита, электростатическая защита, LED-индикаторы. Размер — 50×162×130 мм. Вес — 1.1 кг.
OS-44TB1
Станция состоит из металлического шкафа, оптического кросса, системы обогрева (обогреватель с вентилятором, НЗ-термостат до +15 ºС, обеспечивающий температуру внутри станции в диапазоне –10 ºС... +50 ºС), промышленного БП DC 48 В (до 240 Вт), системы резервного питания (четыре АКБ 12 В емкостью 2.2 А·ч), автоматического выключателя на 10 A. Корпус защищен от пыли и влаги по стандарту IP66, рабочие температуры — –60 ºС... +50 ºС, гермовводы.
Характеристики оптического кросса:
- Ложемент на восемь КДЗС.
- Модуль на два SC-порта.
- Два пигтейла (оптические, одномодовые, тип SC 0.9 мм, 1.5 м).
- Размер — 183×113×22 мм.
Для системы резервного питания предусмотрена защита от глубокого разряда (реле контроля напряжения 40 ~ 80 В, 10 A), от перегрузок и КЗ — плавкие вставки. Потребляемая мощность с учетом обогрева — 440 Вт. Участки на DIN-рейках, доступные для монтажа оборудования: верхний — 160 мм, нижний — 100 мм. Размер — 400×400×210 мм.
Комплектация:
- Коммутатор OS-44TB1 (SW-80802/ILS (port 90W)).
- Датчик температуры и влажности.
- Комплект гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации на уличную станцию OS-44TB1.
- Руководство по эксплуатации на промышленный коммутатор SW-80802/ILS (port 90W, 300W).
- Упаковка.
-
Osnovo OS-44TB1 (SW-80802/ILS (port 90W)) Коммутатор SW-80802/ILS (port 90W) Общее количество портов 10 Количество портов GE RJ-45 с РоЕ 8 Количество портов GE SFP 2 Топологии подключения звезда
каскад
кольцоРазмер таблицы MAC-адресов 8К Пропускная способность коммутационной матрицы (Switching fabric) 56 Гбит/с Буфер пакетов 4.1 Мбайт Скорость обслуживания пакетов 1000 Мбит/с – 1488.00 пакетов/с
100 Мбит/с – 148.800 пакетов/с
10 Мбит/с – 14.880 пакетов/сПоддержка jumbo frame 16 кбайт Стандарты и протоколы IEEE 802.3 – 10BaseT
IEEE 802.3u – 100BaseTX
IEEE 802.3ab – 1000BaseT
IEEE 802.3z 1000 BaseSX/LX
IEEE 802.3x – Flow Control
IEEE 802.3af/at/bt Power over Ethernet
IEEE 802.1S IEEE 802.1d IEEE 802.1w IEEE 802.1X
RSTP/MSTP( Rapid Spanning Tree Protocol)
EPPS ring network protocol
EAPS ring network protocolФункциии уровня 2 802.1Q VLAN
IGMP/MLD Snooping
DHCP Snooping
Internet Protocol Version 6 (IPv6)
Port Status, Statistics, Monitoring, Security, and Rate Limiting, Loop Detection, Port MirroringКачество обслуживания (QoS) CoS
ToS
Diffserv mapping
802.1p port queue priority algorithm
WRR, weighted priority rotation algorithm
SP, WFQ priority scheduling modesБезопасность User Name/Password Protection
MAC Based Authentication
User port+IP address+MAC address Support
ACL (Access control list)Управление WEB interface
CLI, Telnet, TFTIP, Console
SNMP V1/V2/V3 management
RMONV1/V2 management; RMON managementИндикаторы P1, P2: основное и резервное питание
PWR: индикатор ошибки системы
Link: Ethernet
SFP: SFP-порты
PoE: подача РоЕ
HW: топология «кольцо»Реле аварийной сигнализации DC 24 В, 1 A (НО, НЗ) Стандарты PoE IEEE 802.3af/at/bt Метод подачи РоЕ A1/2(+) 3/6(-)
A1/2(+) 3/6(-) В4/5(+) 7/8(–) первый портМощность PoE на один порт (макс.) 30 Вт
до 90 Вт первый портСуммарная мощность PoE всех портов (макс.) 240 Вт Энергопотребление (без нагрузки PoE) 15 Вт Питание (с резервированием) DC 12 ~ 57 В, 2 А (без РоЕ)
DC 37 ~ 57 В (6.5 А)Датчик температуры и влажности тип – резистивный (температура), емкостной (влажность)
диапазон:
–40 ºС… +80 ºС (± 0.5 ºС) – температура
0… 99 % (±3 %) – влажность
разъем – TRS 3.5 мм
интерфейс – цифровой 1-Wire + питание (3.1 ~ 5.5 В)Грозозащита 6 кВ Встроенная электростатическая защита 8 кВ Охлаждение конвекционное (без вентилятора) Защита IP40 Рабочие условия –40 °C… +80 °C, влажность до 90 % без конденсата Размер 50×162×130 мм Вес 1.1 кг Способ монтажа на DIN-рейку (вертикально) Дополнительно передача информации о температуре и влажности окружающей среды с внешнего датчика Уличная станция Osnovo OS-44TB1 Размер (Ш×В×Г) 400×400×210 мм Класс защиты (IP) IP66 Материал корпуса и монтажной пластины металл Оптический кросс размер: 183×113×22 мм
модуль на 2 оптических порта SC
ложемент для 8 КДЗС (в комплекте 2 КДЗС)
пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.Температура внутри уличной станции –10 ºС... +50 ºС Рабочая температура (температура окружающей среды) –60 ºС... +50 ºС Защита от перегрузки и КЗ автоматический выключатель 2P на 220 В, 10 A Система обогрева поддержание температуры внутри шкафа в диапазоне от –10 ºС до +50 ºС Резервное питание (АКБ) реле контроля напряжения АКБ, 40 ~ 80 В, макс. ток 10 A
4 аккумулятора свинцово-кислотных 2.2 А·ч, 12 В
держатель для плавкой вставки (для АКБ) на DIN-рейку, 20 A, 1P
2 плавкие вставки (для АКБ) 10 A, 400 В
блок питания PS-48240/I (DC 48 В, 240 Вт)Потребляемая мощность (с учетом обогрева и встроенного БП) от AC 220 В 440 Вт Дополнительно доступное место под установку оборудования на встроенные din-рейки: верхняя – 160 мм, нижняя – 100 мм -
Протокол испытаний Размер: 2.502 МбРуководство пользователя Размер: 1.417 МбСертификат соответствия Размер: 1.933 Мб
