Автоматика Nice SD14020400KEKIT
- Привод NDCM0102
- Кабель CA0175A00 (7 м)
- Блок управления NDCC2200
- Цепь аварийного подъема (10 м)
- Для ворот площадью до 47 м²
Подробнее
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

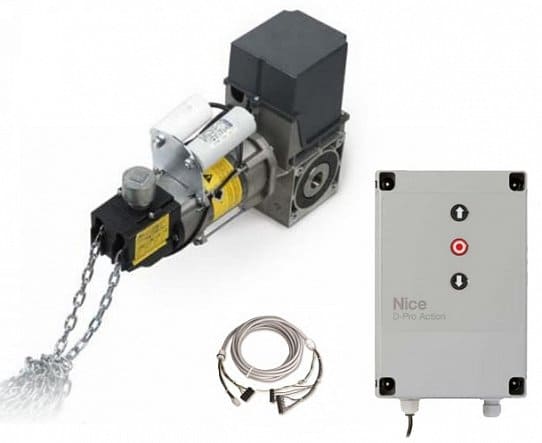

Комплект автоматики Nice SD14020400KEKIT для секционных ворот площадью до 47 м² состоит из электромеханического привода NDCM0102, блока управления D-PRO Action NDCC2200, кабеля с разъемными колодками CA0175A00 (7 м) и цепи аварийного подъема (10 м).
NDCM0102
Привод оснащен 3-фазным (400 В AC) редукторным двигателем и концевыми выключателями. Предусмотрена механическая разблокировка цепью аварийного подъема (в комплекте), рукояткой с кривошипом или тросовым расцепителем.
Характеристики:
- Усилие подъема (максимальный поднимаемый вес) — 6000 Н (610 кг).
- Максимальный крутящий момент — 140 Н·м.
- Статический момент торможения при выходе из строя устройств балансировки — 700 Н·м.
- Частота вращения — 20 об/мин.
- Уровень шума — до 70 дБ(А).
- Защита от пыли и влаги — IP54, рабочие температуры — –5 ºС… +40 ºС.
- Номинальный ток — 2.5 А, мощность — 550 Вт.
- Вес — 18 кг.
NDCC2000
Электронный блок управления с DIP-переключателем, тремя кнопками программирования, предохранителями на плате питания, светодиодными индикаторами, разъемами двигателя (до 2.2 кВт), радиоприемника (SMXI, SMXIS, OXI или OXIT), антенны, фотоэлементов, индикаторной лампы, концевых выключателей и рамки датчиков безопасности поддерживает подключение модулей интерфейса IBT4N для программатора O-View и расширения выходов NDA040, временную автоподсветку при работе в расширенном режиме.
Функциональность:
- Автоматическое распознавание подключенных устройств.
- Ручной, полуавтоматический и автоматическом режимы, режим коллективного использования.
- Остановка ворот по сигналу датчиков безопасности.
- Неполное открывание.
- Настройка, управление, получение предупреждений о сроке ТО через мобильные устройства.
- Защита корпуса от пыли и влаги — IP55, рабочие температуры — –20 ºС… +40 ºС.
- Питание — 230/400 В AC; энергопотребление — 5 Вт (режим ожидания).
- Размер — 310×210×125 мм, вес — 2.5 кг.
-
Nice SD14020400KEKIT Назначение автоматизация промышленных секционных ворот площадью до 47 м² Привод NDCM0102 Количество в комплекте 1 шт. Крутящий момент максимальный — 140 Н·м Статический момент торможения 700 Н·м Частота вращения 20 об/мин Усилие подъема 6000 Н Питание 400 В AC Потребляемая мощность 550 Вт Номинальный ток 2.5 А Защита IP54 Рабочие температуры –20 ºС… +40 ºС Вес 18 кг Блок управления D-PRO Action NDCC2000 Количество в комплекте 1 шт. Питание от сети 230/400 В AC, 3 фазы Максимальная мощность двигателя 2.2 кВт Мощность в режиме ожидания <5 Вт Предохранитель на плате питания F1: 500 мА тип F; F2, F3, F4: 6.3 А тип Т Выход для обслуживания 24 В DC (макс. 100 мА) Вход Stop Safety edge для нормально замкнутых/разомкнутых контактов или для постоянной резистивной нагрузки 8.2 кОм или для оптических датчиков OSE; режим автораспознавания (изменения в записанном статусе приводят к команде СТОП) Гнездо для радиоприемников разъем SM для приемников SMXI, OXI, OXI, OXIBD Выход антенны AERIAL 52 Ом для кабеля RG58 или аналогичных (макс. длина 10 м) Программируемые функции функции программируются в блоке управления через Oview Функции автоматического распознавания распознавание устройств/датчиков безопасности (останова) OSE или резисторов 8.2 кОм Защита IP55 Рабочие температуры –20 ºС… +50 ºС Размер 310×210×125 мм Вес 2.5 кг -
Руководство пользователя Размер: 28.273 Мб
