Автоматика Nice TO4016PBDKIT
- Приемник OXIBD
- Два привода TO4016P
- Блок управления MC800
- Два пульта ДУ ON3EBD
- Для створок до 3 м, до 800 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

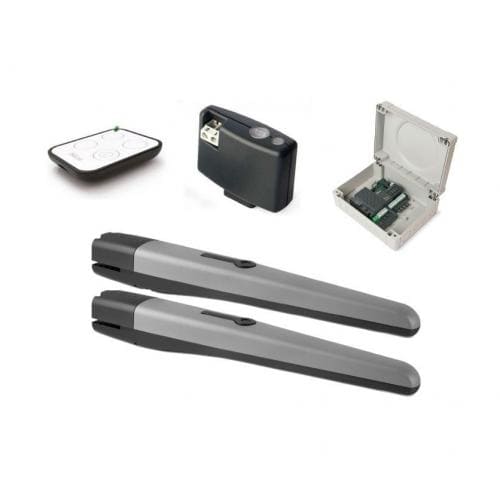

Комплект Nice TO4016PBDKIT для автоматизации распашных ворот со створками весом до 800 кг и шириной до 3 м состоит из двух электромеханических приводов TO4016P, блока управления MC800, приемника OXIBD и двух пультов ДУ ON3EBD.
TO4016P
Линейный привод поддерживает ручную блокировку и разблокировку редукторного двигателя, открывание и закрывание створки вручную, автоматическое тестирование подключенных устройств безопасности перед выполнением любого действия. Оборудован конденсатором емкостью 7 мкФ для запуска двигателя от однофазной цепи переменного тока.
Характеристики:
- Длина хода — 385 мм.
- Угол распахивания створки — макс. 120º.
- Скорость — 0.01 ~ 0.013 м/с (с нагрузкой и без нагрузки).
- Усилие: максимальное — 3200 Н, номинальное — 1200 Н.
- Порог срабатывания термозащиты от перегрева изоляции обмоток двигателя — 140 ºC.
- Номинальная интенсивность — до 46 циклов/ч.
- Питание — 230 В AC, мощность — 200 Вт, максимальная — 385 Вт.
- Ресурс — 45 000 ~ 125 000 циклов (в зависимости от параметров створки, условий эксплуатации).
- Защита от пыли и влаги — IP44, рабочие температуры — –20 ºС… +50 ºС.
- Размер — 820×115×105 мм, вес — 6 кг.
OXIBD
Четырехканальный приемник с антенной (433.92 МГц), работающий по радиопротоколу Nice с ячеистой технологией (дальность связи — до 500 м), отправляет подтверждение полученной команды, данные о состоянии ворот (открыто, закрыто). Объем памяти — 1024 односторонних и 750 двусторонних передатчиков. Чувствительность — –108 дБм. Предусмотрен LED-индикатор. Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Питание (MC800) — 5 В DC. Размер — 49.5×41.9×18 мм, вес — 22 г.
MC800
Блок управления рассчитан на два привода с предельной мощностью 800 Вт. Оснащен DIP-переключателями (программирование функций), разъемом SM, двумя входами устройств безопасности, разъемом IBT4N для устройств с интерфейсом BusT4. Поддерживает технологию BlueBus с распознаванием, запоминанием и питанием подключенных устройств, управление электромеханическим замком, концевыми выключателями, индикатором открытых ворот и сигнальным устройством, подключение радиоантенны. Питание — 230 В AC. Максимальное энергопотребление — 900 Вт. Защита от пыли и влаги — IP54. Рабочие температуры — –20 ºС… +55 ºС. Размер — 310×232×122 мм. Вес — 4.1 кг.
Функциональность:
- Настройка задержки при автоматическом закрывании ворот — 5 ~ 180 с.
- Автоматический и полуавтоматический режимы.
- Регулировка длительности пускового тока (до 3 с.), усилия, задержки открывания и закрывания.
- Частичное открывание створок (восемь вариантов).
- Режим коллективного использования.
- Тестирование устройств безопасности перед любым действием.
- Выполнение операций при любом состоянии устройств безопасности.
- LED-индикация работы и неисправностей.
- Предупреждения о сроке ТО.
ON3EBD
Трехканальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом, информационной и тремя функциональными кнопками получает питание от литиевой батареи CR2032 с напряжением 3 В DC. Рабочие температуры — –5 ºC... +55 ºC. Защита от пыли и влаги — IP40. Размер — 45×56×11 мм. Вес — 18 г.
-
Nice TO4016PBDKIT Назначение для распашных ворот шириной до 3 м и весом до 800 кг Привод TO4016P Количество в комплекте 2 шт. Номинальное толкающие усилие 1200 Н Максимальное толкающие усилие 3200 Н Длина хода 385 мм Скорость без нагрузки 0.013 м/с Скорость с нагрузкой 0.010 м/с Встроенный конденсатор 7 мкФ Количество циклов при номинальном усилении 46 циклов/ч Питание 230 В AC Потребление тока номинальное 1 А, максимальное 1.7 А Потребляемая мощность номинальная 200 Вт, максимальная 385 Вт Класс изоляции F Защита IP44 Термозащита 140 ºС Рабочие температуры –20 ºС… +50 ºС Размер 820×115×105 мм Вес 6 кг Блок управления MC800 Количество в комплекте 1 шт. Тип электронный Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8.2 кОм или двойная кромка 4K1)
автоматическое запоминание длины хода створок и автоматический расчет точек замедления и частичного открытияПитание от сети 230 В AC Потребляемая мощность 900 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г -
Руководство пользователя Размер: 2.239 Мб
