Автоматика Nice TO4016PPLA16BDKIT
- Приемник OXIBD
- Два привода TO4016P
- Блок управления MC800
- Два пульта ДУ ON3EBD
- Два кронштейна PLA16
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

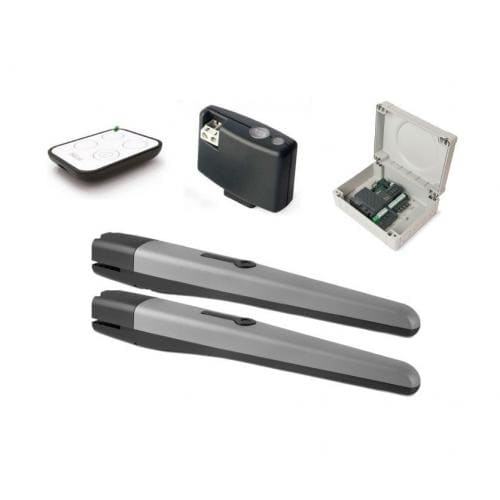

Комплект Nice TO4016PPLA16BDKIT для автоматизации распашных ворот — два электромеханических привода TO4016P, блок управления MC800, приемник OXIBD, два пульта ДУ ON3EBD, два кронштейна PLA16 (4 детали) — рассчитан на створки шириной до 3 м, весом до 800 кг.
TO4016P
Линейный привод поддерживает ручные блокировку и разблокировку двигателя, открывание и закрывание створки, автоматическую проверку подключенных устройств безопасности перед выполнением любой команды (функция «Фототест»). Для пуска двигателя от однофазной цепи AC оснащен конденсатором емкостью 7 мкФ.
Характеристики:
- Длина хода — 385 мм.
- Угол открывания створки — 120º.
- Скорость с нагрузкой — 0.01, без нагрузки — 0.013 м/с.
- Максимальное усилие — 3200 Н, номинальное — 1200 Н.
- Максимальная интенсивность (номинальное усилие) — 46 циклов/ч.
- Ресурс — 45 000 ~ 125 000 циклов (зависит от параметров створки, температуры, ветровой нагрузки).
- Температура срабатывания термозащиты при перегреве изоляции обмоток двигателя — 140 ºC.
- Питание — 230 В AC, номинальная потребляемая мощность — 200 Вт, максимальная — 385 Вт.
- Защита от пыли и влаги — IP44, рабочие температуры — –20 ºС… +50 ºС.
- Размер — 820×115×105 мм, вес — 6 кг.
OXIBD
4-канальный приемник с антенной (433.92 МГц) отправляет подтверждение команды, данные о состоянии ворот (открыто, закрыто). Работает по радиопротоколу Nice с ячеистой топологией (дальность связи — до 500 м). Чувствительность — –108 дБм. Память — 1024 односторонних и 750 двусторонних передатчиков. Защита от пыли и влаги — IP20. Рабочие температуры — –20 ºС… +55 ºС. Питание (от блока управления) — 5 В DC. Размер — 49.5×41.9×18 мм, вес — 22 г.
MC800
Блок управления оборудован DIP-переключателями для программирования функций, двумя входами устройств безопасности, разъемом SM для радиоприемника, портом IBT4N для устройств с интерфейсом BusT4. Распознает, запоминает, питает устройства, подключенные по BlueBus. Поддерживает работу в автоматическом и полуавтоматическом режимах, подключение электрозамка, концевых выключателей, индикатора открытых ворот, сигнального устройства, радиоантенны. Питание — 230 В AC. Потребляемая мощность — 900 Вт. Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP54. Размер — 310×232×122 мм. Вес — 4.1 кг.
Функциональность:
- Настройка задержки (5 ~ 180 с.) автоматического движения створок, усилия, длительности (до 3 с.) пускового тока etc.
- Режим частичного открывания створок (8 вариантов), коллективного использования.
- Функции проверки устройств безопасности перед любым действием, выполнения операций вне зависимости от состояния устройств безопасности.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с динамическим кодом укомплектован тремя функциональными и информационной (для получения данных о состоянии автоматики) кнопками. Питание — АКБ CR2032 3 В. Защита от пыли и влаги — IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм. Вес — 18 г.
-
Nice TO4016PPLA16BDKIT Назначение для распашных ворот шириной до 3 м и весом до 800 кг Привод TO4016P Количество в комплекте 2 шт. Номинальное толкающие усилие 1200 Н Максимальное толкающие усилие 3200 Н Длина хода 385 мм Скорость без нагрузки 0.013 м/с Скорость с нагрузкой 0.010 м/с Встроенный конденсатор 7 мкФ Количество циклов при номинальном усилении 46 циклов/ч Питание 230 В AC Потребление тока номинальное 1 А, максимальное 1.7 А Потребляемая мощность номинальная 200 Вт, максимальная 385 Вт Класс изоляции F Защита IP44 Термозащита 140 ºС Рабочие температуры –20 ºС… +50 ºС Размер 820×115×105 мм Вес 6 кг Блок управления MC800 Количество в комплекте 1 шт. Тип электронный Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8.2 кОм или двойная кромка 4K1)
автоматическое запоминание длины хода створок и автоматический расчет точек замедления и частичного открытияПитание от сети 230 В AC Потребляемая мощность 900 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г -
Руководство пользователя Размер: 2.239 Мб
