Автоматика Nice WINGO4KLT
- Приемник OXIBD
- Два привода WG4000
- Два пульта ДУ FLO2RE
- Блок управления MC800
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 15000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Балашихе
Подробнее о доставке
- Описание
- Характеристики
- Скачать
-

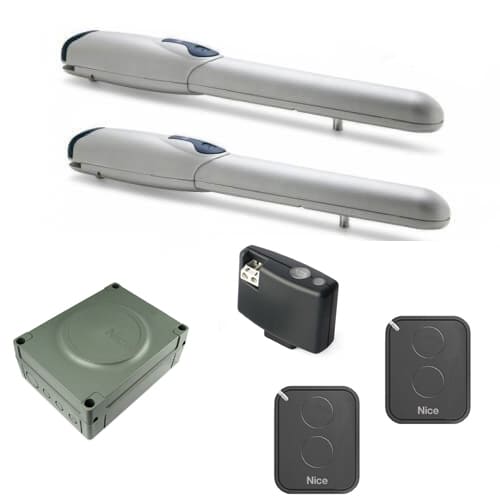

Комплект Nice WINGO4KLT рассчитан на автоматизацию распашных ворот со створками шириной до 2 м, весом до 400 кг. Включает в себя два привода WG4000, блок управления MC800, два пульта ДУ FLO2RE, приемник OXIBD.
WG4000
Привод оборудован разъемом SM для радиоприемника, поддерживает ручную разблокировку двигателя. Срок службы зависит составляет 45 000 ~ 125 000 циклов.
Характеристики:
- Тип — линейный, электромеханический.
- Скорость — 0.016 м/с (без нагрузки).
- Длина хода — 320 мм.
- Нагрузка: номинальная — 500 Н, максимальная — 1500 Н.
- Номинальная интенсивность — 30 циклов/ч.
- Рабочие температуры — –20 ºС… +50 ºС, защита от пыли и влаги — IP44, класс изоляции — F.
- Питание — 230 В АC, мощность: номинал — 130 Вт, максимум — 200 Вт.
- Размер — 770×98×95 мм, вес — 6 кг.
MC800
Блок управления укомплектован двумя входами для устройств безопасности, разъемами SM и IBT4N, DIP-переключателем (программирование функций). Поддерживает подключение электромеханического замка, концевых выключателей, радиоантенны, мигающего сигнального устройства и индикатора открытых ворот, технологию BlueBus с распознаванием и запоминанием подключенных устройств. Защита от пыли и влаги — IP54. Рабочие температуры — –20 ºС… +55 ºС. Питание — 230 В AC. Размер — 310×232×122 мм. Вес — 4.1 кг.
Функциональность:
- Режимы: автоматический, полуавтоматический, коллективного использования.
- Регулировка усилия, задержки (5 ~ 180 с.) открывания и закрывания (до 50 %), продолжительности пускового тока (до 3 с.).
- Восемь вариантов частичного открывания створок.
- «Фототест» — проверка устройств безопасности перед любым маневром.
- «Двигать в любом случае» — срабатывание при неисправном устройстве безопасности.
- LED-индикация работы и неисправностей.
- Уведомления о ТО.
OXIBD
4-канальный приемник с 2-сторонней системой кодирования (BD), частотой 433.92 МГц, памятью на 1024 односторонних и 750 двусторонних передатчиков работает по радиопротоколу Nice — передает сигнал на расстояние до 500 м. Оснащен антенной и LED-индикатором. Чувствительность — –108 дБм. Функции: подтверждение полученной команды, отправка данных о состоянии автоматики. Питание — 5 В DC (от блока управления). Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм. Вес — 22 г.
FLO2RE
2-канальный пульт-брелок с частотой 433.92 МГц, динамически изменяемым кодом рассчитан на два устройства управления доступом. Дальность действия — до 200 м. Питание — литиевая АКБ CR2032 (3 В). Защита корпуса от пыли и влаги — IP30. Рабочие температуры — –20 ºC... +55 ºC. Размер — 55×44×10 мм. Вес — 22 г.
-
Nice WINGO4KLT Назначение для распашных ворот шириной до 2 м и весом до 400 кг Привод WG4000 Количество в комплекте 2 шт. Номинальная нагрузка 500 Н Максимальная нагрузка 1500 Н Длина хода 320 мм Скорость без нагрузки 0.016 м/с Количество циклов при номинальной нагрузке 30 Питание 230 В AC Потребление тока номинальное 1.5 А, максимальное 0.5 А Потребляемая мощность номинальная 120 Вт, максимальное 200 Вт Ресурс (зависит от интенсивности и условий эксплуатации) до 125 000 циклов Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 770×98×95 мм Вес 6 кг Блок управления MC800 Количество в комплекте 1 шт. Тип электронный Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8.2 кОм или двойная кромка 4K1)
автоматическое запоминание длины хода створок и автоматический расчет точек замедления и частичного открытияПитание от сети 230 В AC Потребляемая мощность 900 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ FLO2RE Количество в комплекте 2 шт. Количество каналов 2 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP30 Рабочие температуры –20 ºС… +55 ºС Размер 55×44×10 мм Вес 22 г -
Руководство пользователя Размер: 2.205 МбДля скачивания файла заполните, пожалуйста, форму:
