Автоматика Nice WINGO5BDKCE
- Приемник OXIBD
- Два привода WG5000
- Блок управления MC800
- Два пульта ДУ ON3EBD
- Фотоэлементы Medium EPM
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
- Описание
- Характеристики
- Скачать
-

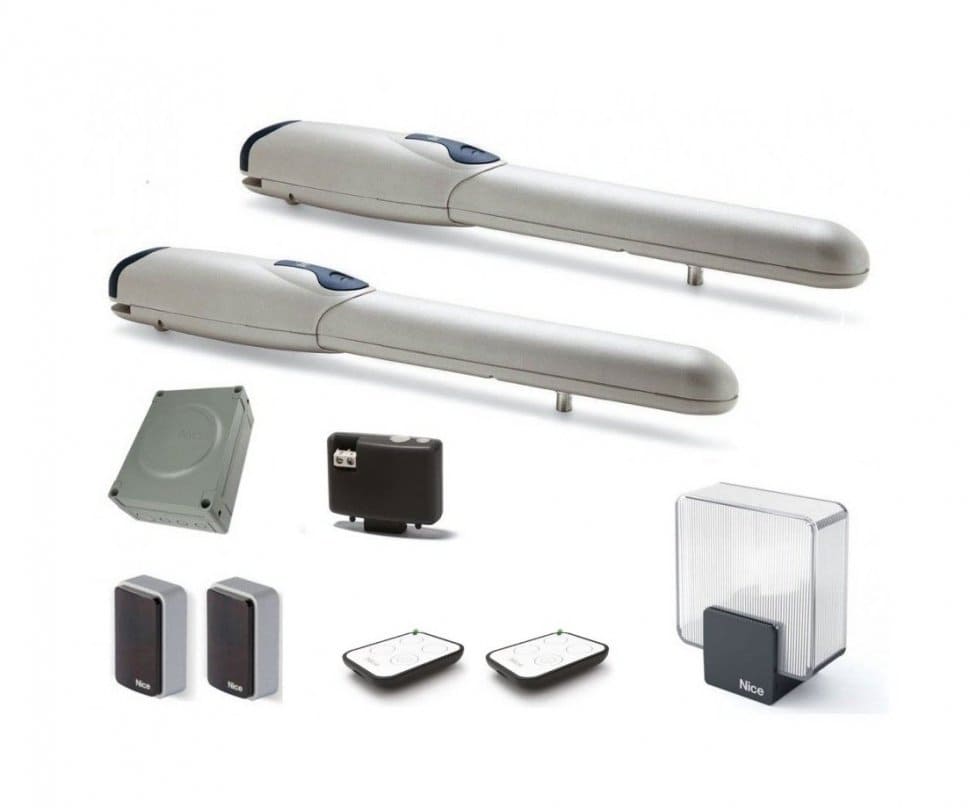

Комплект Nice WINGO5BDKCE рассчитан на автоматизацию распашных ворот со створками весом до 500 кг, шириной до 3.5 м. Состоит из двух электромеханических приводов WG5000, электронного блока управления MC800, фотоэлементов Medium EPM, приемника OXIBD и двух пультов ДУ ON3EBD, сигнальной лампы ELAC.
WG5000
Линейный привод поддерживает разблокировку двигателя механическим ключом при обесточивании, оснащен разъемом SM для приемника. Корпус из алюминиевого сплава соответствует стандарту защиты от пыли и влаги IP44. Класс изоляции — F. Рабочие температуры — –20 ºС… +50 ºС. Размер — 920×98×95 мм. Вес — 6 кг.
Характеристики:
- Длина хода — 470 мм.
- Нагрузка: номинальная — 600 Н, максимальная — 1700 Н.
- Скорость — 0.013 м/с (без нагрузки).
- Интенсивность — 30 циклов/ч при номинальной нагрузке.
- Питание — 230 В АC, ток потребления — 1.5 А, номинальный — 0.5 А, мощность — 200 Вт, номинальная — 130 Вт.
- Технический ресурс — 45 000 ~ 125 000 циклов в зависимости от размера, веса и цельности створки, ветровой нагрузки и температуры.
EPM
Фотоэлемент состоит из передатчика (TX) и приемника (RX), синхронизируемых для предотвращения интерференции и представляющих собой релейные D-датчики присутствия с двойным антибликовым контуром для защиты от солнечных лучей. Рабочая дальность действия — 15 м, максимальная — 30 м. Угол обзора линз — 20º. Время срабатывания — до 30 мс. Питание — 24 В DC, 24 В AC, 12 В DC. Потребляемый ток приемника и передатчика — 55 мА. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +55 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.
MC800
Блок управления поддерживает подключение концевых выключателей, радиоантенны, электромеханического замка, индикатора открытых ворот. Оборудован DIP-переключателями для программирования функций. Интерфейсы: разъем SM для радиоприемника, порт IBT4N для устройств BusT4, два входа для устройств безопасности. Питание — 230 В AC, мощность — 900 Вт. Защита от пыли и влаги — IP54. Рабочие температуры — –20 ºС… +55 ºС. Размер — 310×232×122 мм. Вес — 4.1 кг.
Функциональность:
- Автоматический и полуавтоматический режимы работы.
- Технология BlueBus с распознаванием и запоминанием подключенных устройств.
- Настройка усилия, задержки (5 ~ 180 с) открывания и закрывания створки, продолжительности пускового тока (до 3 с.).
- Частичное распахивание створок (восемь вариантов).
- Режим коллективного использования.
- Проверка работоспособности устройств безопасности до выполнения любого маневра («Фототест»).
- Выполнение действия при любом состоянии устройств безопасности («Двигать в любом случае»).
- Светодиодная индикация работы, неисправностей, необходимости ТО. .
OXIBD
4-канальный приемник с антенной (433.92 МГц), памятью на 1024 односторонних и 750 двусторонних передатчиков передает сигнал по радиопротоколу Nice (ячеистая технология, до 500 м), отправляет подтверждение полученной команды, данные о состоянии ворот (открыто, закрыто), укомплектован LED-индикатором. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления). Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм. Вес — 22 г.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с динамическим кодом оборудован тремя функциональными и информационной кнопками. Питание — АКБ CR2032 с напряжением 3 В. Рабочие температуры — –5 ºC... +55 ºC. Защита от пыли и влаги — IP40. Размер — 45×56×11 мм. Вес — 18 г.
ELAC
LED-лампа белого света со встроенной антенной 433.92 МГц подает световые сигналы предупреждения о маневре в мигающем режиме с частотой 5 с. ~ 10 с. Корпус из ударопрочного пластика оснащен универсальным кронштейном. Питание — 90 ~ 240 В AC. Потребляемая мощность — 5 Вт. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 132×72×155 мм. Вес — 220 г.
-
Nice WINGO5BDKCE Назначение для распашных гаражных ворот шириной до 3.5 м и весом до 500 кг Привод WG5000 Количество в комплекте 2 шт. Номинальная нагрузка 600 Н Максимальная нагрузка 1700 Н Длина хода 470 мм Скорость без нагрузки 0.013 м/с Количество циклов при номинальной нагрузке 30 Питание 230 В AC Потребление тока номинальное 1.5 А, максимальное 0.5 А Потребляемая мощность номинальная 120 Вт, максимальное 200 Вт Ресурс (зависит от интенсивности и условий эксплуатации) до 125 000 циклов Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 920×98×95 мм Вес 6 кг Блок управления MC800 Количество в комплекте 1 шт. Тип электронный Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8.2 кОм или двойная кромка 4K1)
автоматическое запоминание длины хода створок и автоматический расчет точек замедления и частичного открытияПитание от сети 230 В AC Потребляемая мощность 900 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Фотоэлементы EPM Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз средний: 20º Время срабатывания 30 мс. Питание 24 В DC, 24 В AC, 12 В DC Потребляемый ток суммарный (TX и RX) до 55 мА Защита IP44 Рабочие температуры –20 ºС… +55 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г Сигнальная лампа ELAC Количество в комплекте 1 шт. Тип белый светодиод Режим мигания 5 с. включено, 10 с. отключено Материал корпуса пластик Питание 90 ~ 240 В, 50 Гк Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 132×72×155 мм -
Руководство пользователя Размер: 2.205 Мб
