Автоматика Nice WINGO5024KCE
- Пульт ДУ FLO2RE
- Фотоэлементы EPM
- Два привода WG5024
- Сигнальная лампа ELDC
- Блок управления MC424L
Подробнее
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

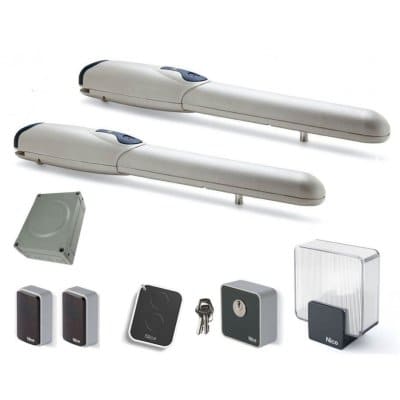

Комплект Nice WINGO5024KCE для автоматизации распашных ворот со створками шириной до 3.5 м, весом до 500 кг состоит из двух электромеханических приводов WG5024, электронного блока управления MC424L, фотоэлемента EPM, пульта ДУ FLO2RE, сигнальной лампы ELDC, замкового переключателя EKS.
WG5024
Привод оснащен редукторным электромотором (24 В DC), поддерживает механическую блокировку и разблокировку (ключи в комплекте), подключение электромеханического замка (до 15 ВА). Алюминиевый корпус покрыт коррозионностойкой полиэстеровой краской. Рабочие температуры — –20 ºС… +50 ºС. Защита от влаги и пыли — IP44.
Характеристики:
- Скорость движения створки (без нагрузки) — 0.016 м/с.
- Длина хода — 470 мм.
- Толкающее усилие — 500 Н, максимальное — 1500 Н.
- Интенсивность при номинальном усилии — 40 циклов/ч.
- Ресурс — 80 000 ~ 250 000 циклов (зависит от интенсивности эксплуатации).
- Потребляемый ток — 2 ~ 3.5 А, мощность — 50 ~ 85 Вт.
- Размер — 920×98×95 мм, вес — 6 кг.
MC424L
Блок управления оснащен платой с кнопками программирования, LED-индикатором, разъемом SM, вставным разъемом IBT4N, портом для солнечной или аккумуляторной (PS124) батареи (не входят в комплект), клеммами приводов и антенны, сервисным и сетевым предохранителями. Длина кабеля для подключения источника питания — 30 м, приводов и замка — до 10 м, солнечной батареи — 3 м, антенны — 20 м.
Характеристики:
- Настройка детекторов препятствий (8 уровней, амперометрическая чувствительность), паузы (5 ~ 180 с.) перед автоматическим закрыванием, скорости движения и замедления створок, количества циклов до ТО.
- Режим неполного открывания для прохода пешехода.
- Автоматическое выполнение маневров по сигналу фотоэлементов.
- Диагностика состояния фотоэлементов перед выполнением каждого маневра.
- Управление дополнительными устройствами (освещение, безопасность).
- Защита корпуса от влаги и пыли — IP54, рабочие температуры — –20 ºС… +55 ºС.
- Питание — 230 В AC, максимальный ток — 3 А, энергопотребление — до 170 Вт.
- Размер — 232×122×310 мм, вес — 4.1 кг.
EPM
Фотоэлемент состоит из передатчика (TX) и приемника (RX), представляющих собой синхронизированные (защита от интерференции) релейные D-датчики с двойным антибликовым контуром (защита от солнечных лучей). Радиус действия — 15 м ~ 30 м. Время срабатывания — до 30 мс. Угол обзора линз — 20º. Питание — 24 В DC, 24 В AC, 12 В DC. Потребляемый ток передатчика и приемника — 55 мА. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +55 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.
FLO2RE
2-канальный (на 2 кнопки) пульт ДУ (433.92 МГц) совместим с приемниками OXI, OXIT, OX2, OX2T, FLOXIR, FLOXI2R, FLOX1R, FLOX2R, SMXI и FLOXM220R (радиус действия — 35 м в помещении, до 200 м на улице). Питание — литиевая батарея CR2032 (3 В, срок службы — 2 года). Рабочие температуры — –20 ºC... +55 ºC. Защита корпуса от пыли и влаги — IP40. Размер — 56×45×11 мм, вес — 18 г.
ELDC
LED-лампа (белый свет) оснащена антенной 433.92 МГц, мигает с частотой 5 с. (включение, выключение), сигнализируя о перемещении створок. Питание — 12 ~ 36 В DC. Потребляемая мощность — 5 Вт. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 132×72×155 мм.
EKS
Замковый переключатель с круглым цилиндром для прямого запуска и остановки двигателя 230 В используют при выходе из строя комплектного пульта ДУ. Питание — 250 В AC. Защита от пыли и влаги — IP44. Размер — 70×32×70 мм. Вес — 360 г.
-
Автоматика WINGO5024KCE Количество приводов в комплекте 2 шт. Номинальная нагрузка 500 Н Максимальная нагрузка 1500 Н Длина хода 470 мм Скорость без нагрузки 0.016 м/с Количество циклов/ч при номинальной нагрузке 40 Питание 24 В DC Потребление тока номинальное 2 А, максимальное 3.5 А Потребляемая мощность номинальная 50 Вт, максимальная 85 Вт Ресурс (зависит от интенсивности и условий эксплуатации) до 250 000 циклов Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 920×98×95 мм Вес 6 кг Блок управления 1 шт., электронный, 230 В AC, IP54, –20 ºС… +55 ºС, 232×122×310 мм, 4.1 кг Фотоэлементы 1 шт., 15 м (до 30 м), 20º, 30 мс., 24 В DC, 24 В AC, 12 В DC, до 55 мА (TX+ RX), IP44, –20 ºС… +55 ºС, 50×80×28.5 мм, 143 г Пульт ДУ 1 шт., 2 канала, 433.92 МГц, IP40, –20 ºС… +55 ºС, 56×45×11 мм, 18 г Сигнальная лампа 1 шт., белый светодиод, мигание, 12 ~ 36 В, IP44, –20 ºС… +50 ºС, 132×72×155 мм Замковый переключатель 1 шт., 250 В, IP44, 70×32×70 мм, 360 г -
Руководство пользователя Размер: 2.732 Мб
