Как выбрать фокусное расстояние камеры видеонаблюдения

Важно разобраться в самом определении фокуса камеры. Это характеристика, которая определяет угол обзора. Это влияет на качество картинки и площадь видного в кадре участка. Единица измерения фокусного расстояния — миллиметры.

Угол обзора может быть трех типов:

1. Горизонтальный — на съёмке отображается ширина видимого пространства по горизонтали. Может составлять от 60 до 180 градусов в зависимости от расстояния, типа объектива.

2. Вертикальный — отображена высота видимого пространства по вертикали. Также имеет различия, исходя из расстояния, типа объектива.

3. Диагональный — выражено некоторое расположение между противоположными углами кадра.

Параметр с технической стороны — расположение между объективом и оптической матрицей, на которой фокусируется изображение. Фокусные расстояния классифицируются на постоянные и переменные. Кроме того, есть ручное или автоматическое управление (автофокус). Последний часто представлен в более современных моделях.

Существует несколько типов объективов по фокусному расстоянию:

1. Фиксированные. Отрегулировать поле зрения на видеокамерах с такими объективами не представляется возможным. Простая и незамысловатая конструкция представлена за доступную цену. Совет: лучше всего выбирать этот тип камер для статичных построек. К примеру, они подходят для охраны ворот.

2. FishEye (рыбий глаз). Сверхширокугольный объектив предоставляет угол обзора 180 градусов и выше. Объектив короткофокусный и имеет выпуклую структуру. Панорамные камеры обеспечивают полноценный фокус на большом расстоянии. Классифицируется на циркулярный (круговой) и диагональный (полнокадровый). Из-за особенностей своей формы линза такого объектива имеет сильное искажение по краям. Искажения корректируются при помощи ПО. Такие камеры позволяют сэкономить финансы, при этом обеспечив качество и информативность кадра.

3. Вариофокальные. Основная характеристика — ручное изменение расстояния и углов обзора. Характеризуются универсальностью, возможностью легкой настройки в зависимости от объекта. Расположение фокуса можно отрегулировать в определенных пределах. При смене места наблюдения обеспечивается нужный угол обзора.

4. Моторизованные. Трансфокатор отличается возможностью измерения без применения ручного вмешательства. Может настраиваться автоматически или дистанционно. Пользователь имеет доступ к дистанционному изменению характеристик или управления. Видеокамера может сопровождать движущийся объект с сохранением резкости и четкости формируемой картины.

5. Супертелеобъектив (100+). Подобные модели являются узкоспециализированными и стоят дорого. Их используют для наблюдения за объектами на очень большом расстоянии (1-5 км, иногда больше).

Камеры TRASSIR с объективом с фиксированным фокусным расстоянием

Камеры TRASSIR с объективом с переменным фокусным расстоянием

Параметры подбора

Максимальное расстояние съёмки видеоаппарата достигается для длиннофокусных расстояний. Также запомните: чем меньше фокус — тем шире поле зрения. При увеличении расстояния поле видимости сузится, увеличивая детализацию видеосъемки.

Спецификации видеокамеры оказывают прямое влияние на дальность фиксации деталей. К примеру, параметры матрицы видеокамеры играют важную роль. Нужно учитывать условия освещения и расположение, на котором находится объект видеонаблюдения. Для близких объектов целесообразен выбор аппарата с коротким фокусным расстоянием.

Фокусное расстояние и параметр угла обзора: различие

При указании производителем параметра AoV/FOV, обозначается расположение фокуса. Но важно заметить возможное несоответствие расстояния фокуса производителя и теоретических расчётов. Связано это с отличием размера матрицы или конструкции линзы. Корректный выбор фокусного расстояния даст возможность достигнуть равноценного соотношения между областями обзора и детализированностью видеозаписи. Но все же существуют некоторые проблемы подбора фокусного расстояния камеры видеонаблюдения, о которых мы поговорим далее.

Проблемы подбора фокусного расстояния

Некоторые модели грешат ухудшением плотности пикселей на метр. Этой проблеме подвержены длиннофокусные вариофокальные объективы. Кроме того, возможно ухудшение производительности при слабом освещении.

У ряда моделей с короткими объективами возникают проблемы с резкостью при съемке объектов, находящихся на расстоянии более полутора метров, из-за фиксированной фокусировки на ближней зоне.

Важные аспекты

При необходимости мониторинга большого пространства следует использовать широкоугольные объективы. При быстром движении объекта следует применять длиннофокусные модели для отлова деталей. О принципе работы: автономные и проводные системы характеризуется разными требованиями к зрительному полю и фокусному расстоянию.

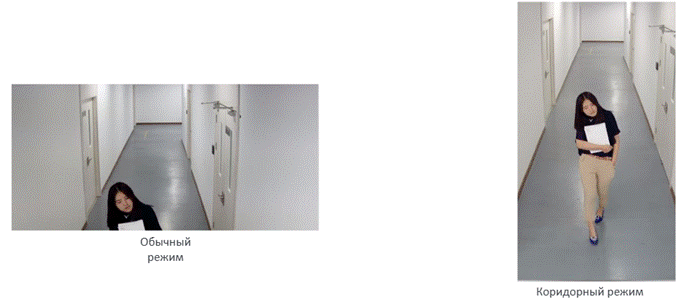

Для объектов в тени выбирайте объектив, способный обеспечить четкость и качество видеосъемки при любом освещении. А для длинных коридоров подойдут камеры с узким углом обзора и вариофокальными объективами. Подбирать камеры с нужным фокусным наблюдением важно, исходя из конкретных целей и задач.

Если планируете подбор видеооборудования для автомобильных парковок, скверов и площадей, то хорошим вариантом будут объективы с фокусным расстоянием от 2 до 6 мм. Интересно, что подробная детализация объектов наблюдается благодаря узкоугольным или узкоформатным моделям видеокамер, но при этом общая зона наблюдения не может быть большой.

Объективы с фокусным расстоянием 6–12 мм применяют, когда нужен более узкий угол обзора и детальная съёмка на расстоянии. Их используют в зонах, где важна высокая информативность изображения и уверенный контроль происходящего, например, при мониторинг кассовых операций. Камеру устанавливают прямо над кассовой зоной, чтобы сфокусироваться на рабочей поверхности. При достаточном разрешении фиксируются мелкие, но важные детали, связанные с обработкой наличности и действиями персонала.

Легче подобрать расстояние фокуса помогут две формулы:

1. F = VS/V, где F — расстояние фокуса, S — расстояние до объекта, V — вертикальный размер объекта, V — вертикальный размер матрицы.

2. F = HS/H, где H — горизонтальный размер матрицы, H — ширина объекта.

Важно выбирать видеокамеры с широким углом обзора. Ведь если не придерживаться этой рекомендации, в кадр не попадёт ничего, кроме объекта наблюдения. На доступный угол обзора также влияет размер сенсора (1/4, 1/3, 1/2).

Обязательно учитывайте тип сенсора, условия наблюдения и расстояние до нужного кадра. Несовместимость оборудования приводит к искажениям. Важно выбрать соответствующий размеру матрицы сенсор.

Эти данные приблизительные, но все же они обеспечивают общее представление о выборе видеокамеры с подходящим объективом, упрощая процесс принятия решения.

Камеры TRASSIR с моторизованным объективом

Советы при подборе фокусного расстояния видеокамеры: как избежать ошибок и не прогадать с покупкой?

• Для общих целей хорошо подойдут видеокамеры с широким углом обзора (от 90 °, выше с объективом 2,8 мм).

• Для тщательного изучения конкретных предметов подойдет оборудование с тонкой перспективой (40–60 градусов).

• Для мест особого наблюдения эксперты выбирают камеры с диапазоном 70–120 градусов.

• Для широких пространств — с широким углом обзора, широкоугольными объективами.

После выбора настройка камер имеет решающее значение для эффективной съемки, поэтому следует уделить время правильной настройке устройств.

Камеры TRASSIR с углом обзора до 60°      Камер TRASSIR с углом обзора от 90°

Заключение и основные выводы

Теперь вы понимаете немного больше о выборе камеры для мониторинга. Напомним три основных фактора, которые влияют на выбор камеры: количество пикселей, насколько далеко от объектива находятся интересующие объекты, а также область, которую объектив захватывает.
