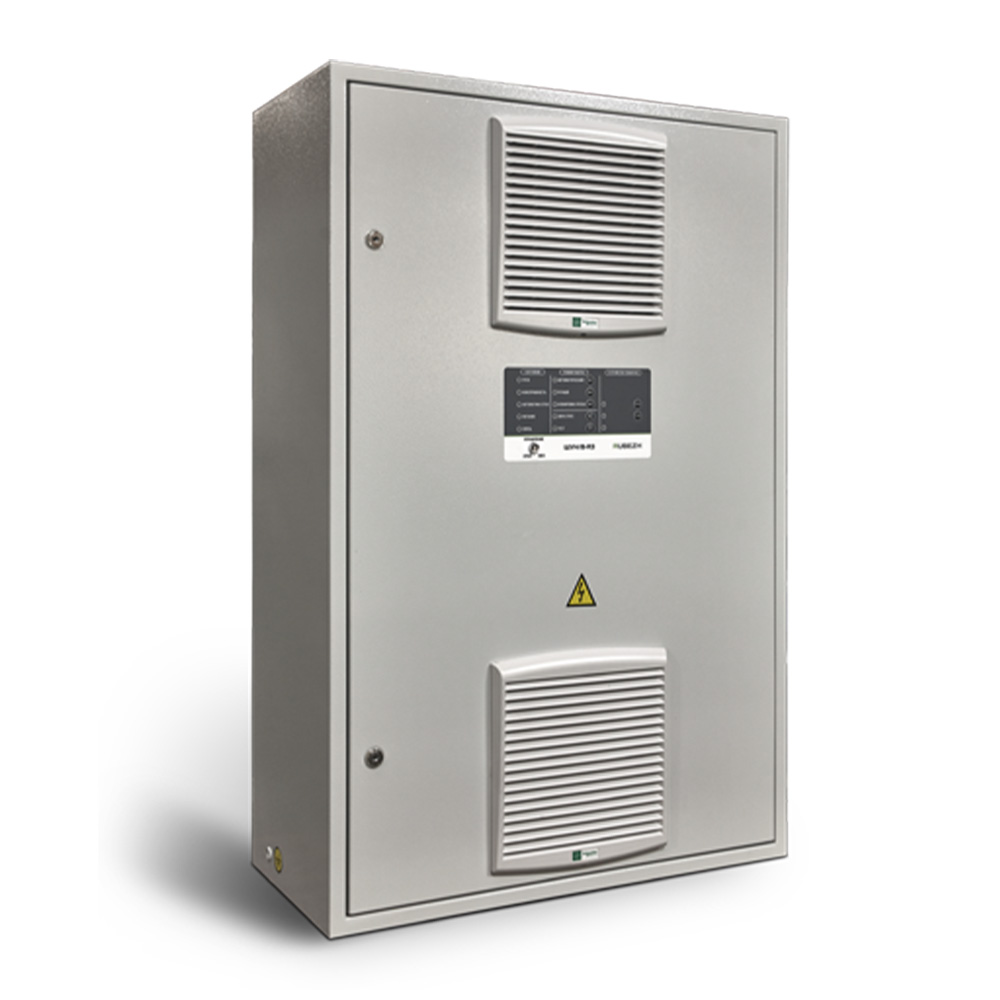

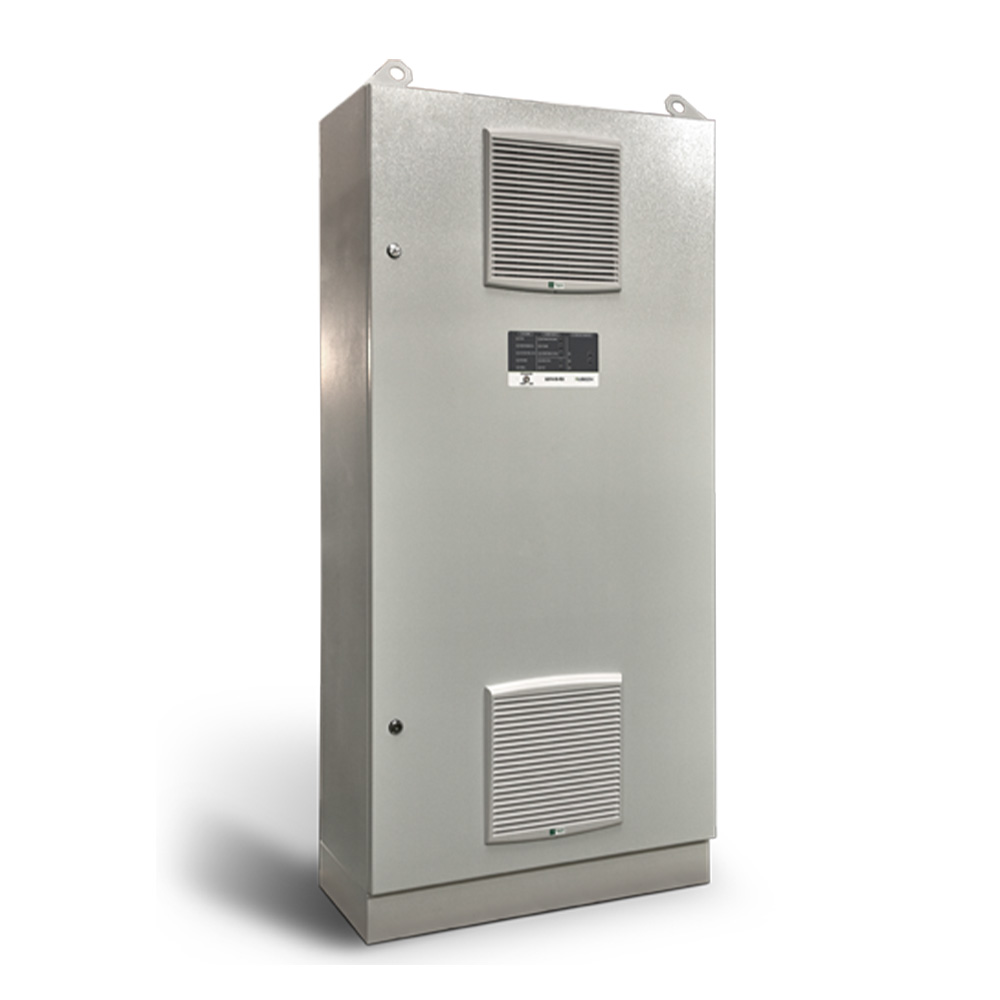

Шкаф управления насосом/вентилятором без теплового расцепителя с преобразователем частоты Рубеж ШУН/В-22-03-ПЧ-R3 (IP54)
Код товара: 86450
- Степень защиты оболочки — IP31 (IP54 по требованию заказчика)
- Номинальная мощность электродвигателя — 1.5–75 кВт
- Диапазон рабочих температур — от -10 до +40 °С
- Собственная потребляемая мощность от сети — 100 ВА, не более
- Ток потребления от АЛС — 0.21 мА, не более
- Тип системы заземления — TN-S
- Средний срок службы — 10 лет
- Количество адресов в системе — 1
- Режимы управления — Автоматический/Ручной/Отключен
- Назначение — управление вентилятором или насосом через ПЧ
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Шкаф управления насосом/вентилятором без теплового расцепителя с преобразователем частоты Рубеж ШУН/В-22-03-ПЧ-R3 (IP54) предназначен для автоматизированного или ручного пуска и регулирования трёхфазных электродвигателей номинальной мощностью от 1.5 до 75 кВт. Встроенный контроллер и частотный преобразователь позволяют задавать оптимальную скорость вращения, а магнитный контактор обеспечивает надёжное подключение нагрузки. Устройство работает в трёх режимах: «Автоматический», «Ручной» и «Отключен», передавая своё состояние в ППКПУ по цифровой линии RS-R3 и занимая всего один адрес в системе. Степень защиты оболочки IP31 по умолчанию (IP54 по требованию заказчика) делает шкаф пригодным для монтажа в производственных и гражданских помещениях, а пакет мер по экранированию и заземлению снижает электромагнитные помехи. Минимальное собственное энергопотребление 100 ВА и ток 0.21 мА от АЛС уменьшают нагрузку на сеть. Конструкция рассчитана на 10-летний срок службы и эксплуатацию при температурах от −10 до +40 °C, что обеспечивает универсальность для систем противопожарного водоснабжения, дренажных, жокей-насосов и противодымной вентиляции. При длине силовой линии до 50 м не требуется дополнительный моторный дроссель; при большей протяжённости (до 200 м) возможно применение шкафа с опцией дросселя для защиты изоляции двигателя. Типовая система заземления TN-S упрощает интеграцию в существующую инфраструктуру, а компактные габариты и вариативность исполнения «-00» и «-03» облегчают подбор под конкретную задачу.
-
Шкаф управления насосом/вентилятором без теплового расцепителя с преобразователем частоты Рубеж ШУН/В-22-03-ПЧ-R3 (IP54) Ток потребления от АЛС, мА, не более 0.21 Масса, не более см. таблицу исполнений Мощность подключаемого электродвигателя, кВт см. таблицу исполнений Номинальная мощность электродвигателя, кВт 1.5–75 Собственная потребляемая мощность от сети, ВА, не более 100 Степень защиты оболочки IР31 (IР54 по требованию заказчика) Тип системы заземления TN-S Размеры см. таблицу исполнений Средний срок службы, лет 10 Диапазон рабочих температур, °С от -10 до +40 Количество адресов 1 Режимы управления Автоматический / Ручной / Отключен Рекомендуемая длина силовой линии, м ≤50 (до 200 с моторным дросселем) Возможное назначение вентилятор / пожарный насос / дренажный насос / жокей-насос -
Технический паспорт Размер: 2.509 МбСертификат соответствия Размер: 3.149 Мб
