Шкаф управления насосом или вентилятором Рубеж ШУН/В-22-03-R3 предназначен для автоматического и ручного пуска электродвигателей в системах противопожарного водоснабжения и противодымной вентиляции. Встроенный контроллер получает команды от ППКПУ по цифровой линии RS-R3 и подает управляющие импульсы на магнитный контактор, обеспечивая надежный запуск насосов или вентиляторов при необходимости. Шкаф работает с трехфазными двигателями мощностью от 1.5 кВт до 250 кВт и однофазными до 3 кВт, что позволяет охватить широкий диапазон нагрузок без дополнительных преобразователей. Собственная потребляемая мощность не превышает 100 ВА, а ток от линии АЛС ограничен 0.21 мА, поэтому устройство практически не нагружает электрическую сеть. Корпус со степенью защиты IP31 (по запросу IP54) защищает электронику от пыли и влаги; уверенная работа гарантируется при температуре от −25 °C до +55 °C. Шкаф поддерживает режимы «Автоматический», «Ручной» и «Отключен», контролирует параметры питания, исправность цепей и передает состояние в систему пожарной автоматики. Номинальный срок службы изделия составляет не менее 10 лет, тип системы заземления — TN-C/TN-S, что упрощает интеграцию в существующую инфраструктуру.

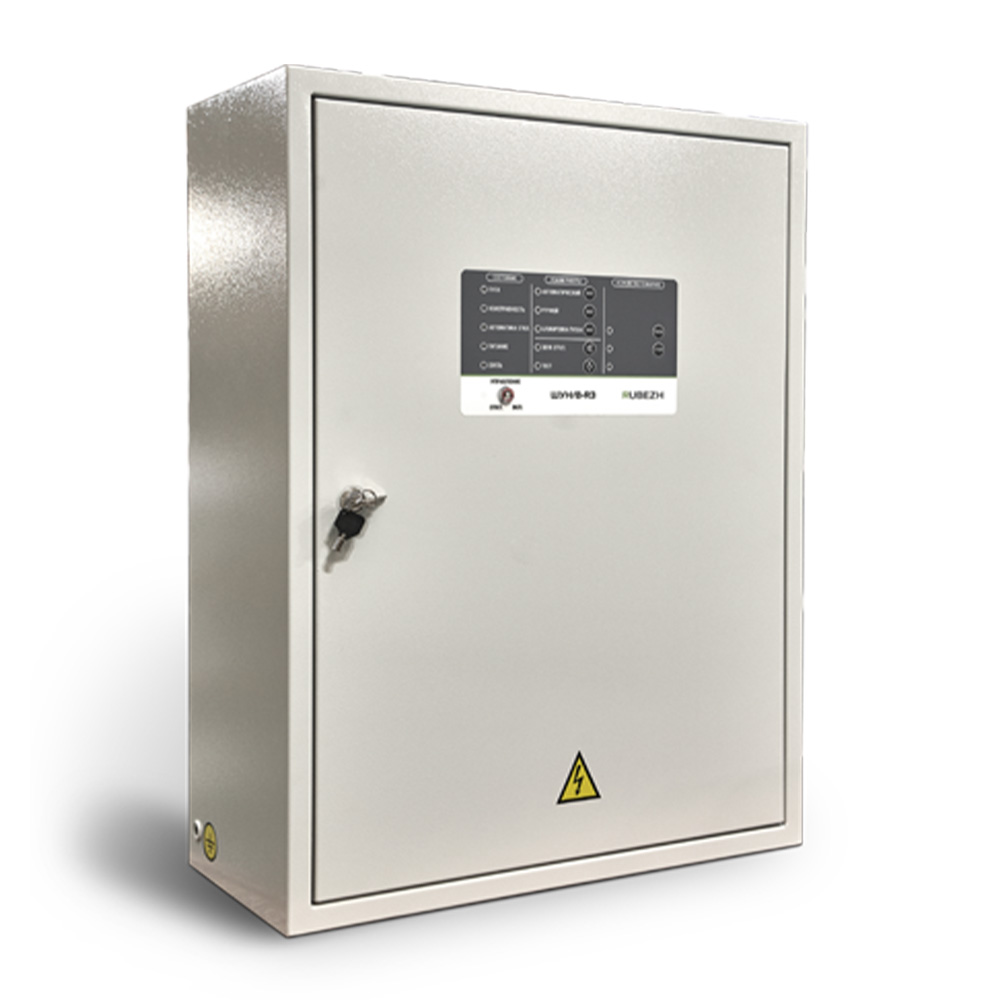

Шкаф управления насосом или вентилятором Рубеж ШУН/В-22-03-R3
Напряжение питания, В	см. таблицу исполнений
Ток потребления от АЛС, мА, не более	0.21
Собственная потребляемая мощность от сети, ВА, не более	100
Мощность подключаемого трехфазного электродвигателя, кВт	1.5–250
Мощность подключаемого однофазного электродвигателя, кВт	1.5–3
Степень защиты оболочки	IP31 (IP54 по требованию заказчика)
Тип системы заземления	TN-C/TN-S
Диапазон рабочих температур, °С	от -25 до +55
Средний срок службы, лет	10
Размеры	см. таблицу исполнений
Масса, не более	см. таблицу исполнений
Управление калорифером	Нет
Режимы управления	«Автоматический» / «Ручной» / «Отключен»
Контроль наличия и параметров электропитания на вводе сети	да
Контроль исправности основных цепей электрической схемы прибора	да
Контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание	да
Контроль силовой цепи питания двигателя	да
Передача в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3	да
