Телекоммуникационный шкаф ЦМО ШТВ-1-18.7.6-43АА-Т1
Код товара: 61974
- Высота 24 U
- Теплоизоляция
- Климат-контроль
- Полезная глубина 520 мм
- Нагрузка 800 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

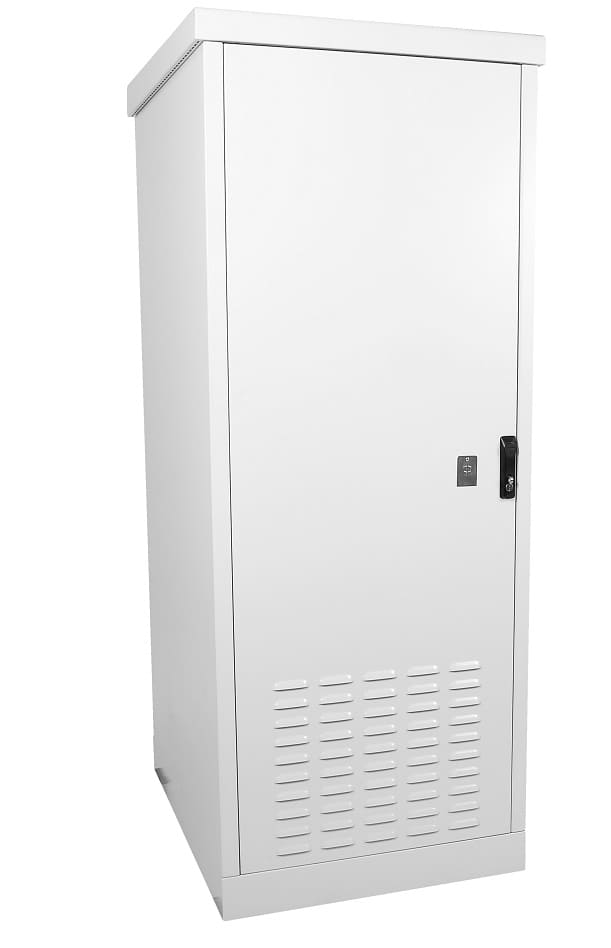

Напольный телекоммуникационный шкаф ЦМО ШТВ-1-18.7.6-43АА-Т1 разработан с учетом условий уличной эксплуатации в любое время года. Оборудован системой климат-контроля. Выполнен в климатическом исполнении УХЛ1 по ГОСТ 15150 с диапазоном рабочих температур –50 °C… +45 °C, допустимой влажностью 80 % при 20 °C, типоразмере 19" по ГОСТ 28601-90 (МЭК 297). Степень защиты от влаги и пыли — IP54, от поражения электрическим током — класс I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96.
Контроль микроклимата

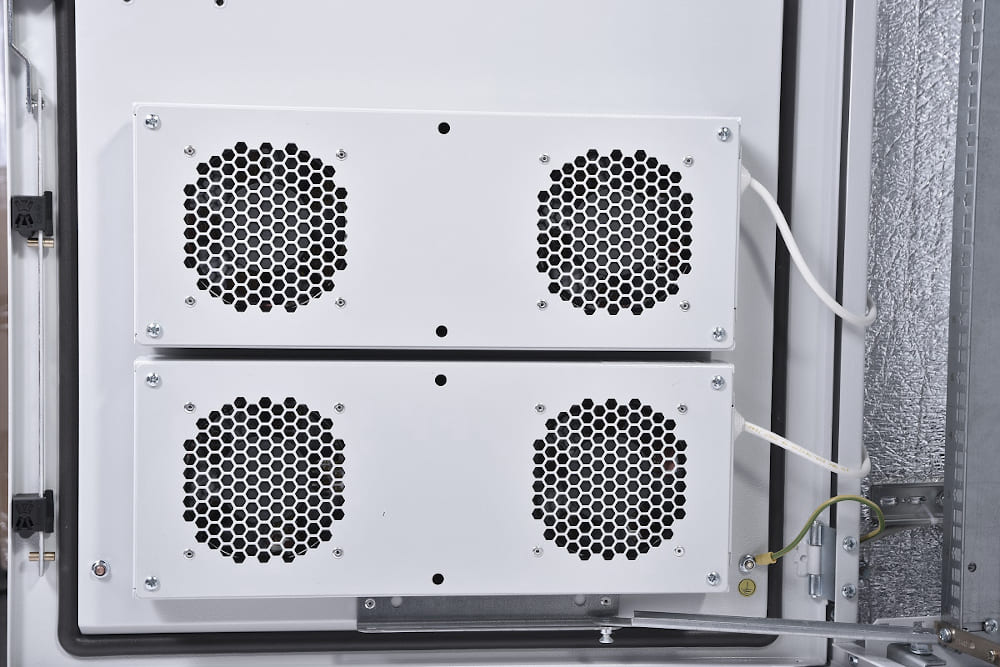

Шкаф укомплектован обогревателем мощностью 600 Вт, фольгированным термоизоляционным материалом на клеевой основе, вентиляторным модулем серии R-FAN, 2-секционным вентиляционным фильтром (пылезащита), датчиком положения двери и температурным датчиком. Крыша выполнена с уклоном, чтобы не скапливалась вода. Дверь герметизирована пенорезиновым уплотнителем. Гигростат контролирует и регулирует уровень влажности, управляя обогревателем. Вентиляционные отверстия в двери прикрыты козырьками (жабры) для свободной циркуляции воздуха без попадания внутрь шкафа инородных предметов и воды.
Для корректной и безопасной работы системы предусмотрено оборудование ВРУ: автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (клеммы 6 мм и 4 мм), модульная розетка. Наработка на отказ вентиляторов R-FAN составляет 5.5 лет, обогревателя — 5 лет, климат-системы — 5.5 лет. Фильтры рекомендуется менять по мере загрязнения, но не реже раза в два года.
Характеристики, комплектация
Основные параметры:
- Высота — 24 U.
- Ширина — 745 мм.
- Глубина — 645 мм.
- Полезная глубина — 520 мм.
- Сварная конструкция.
- Система заземления.

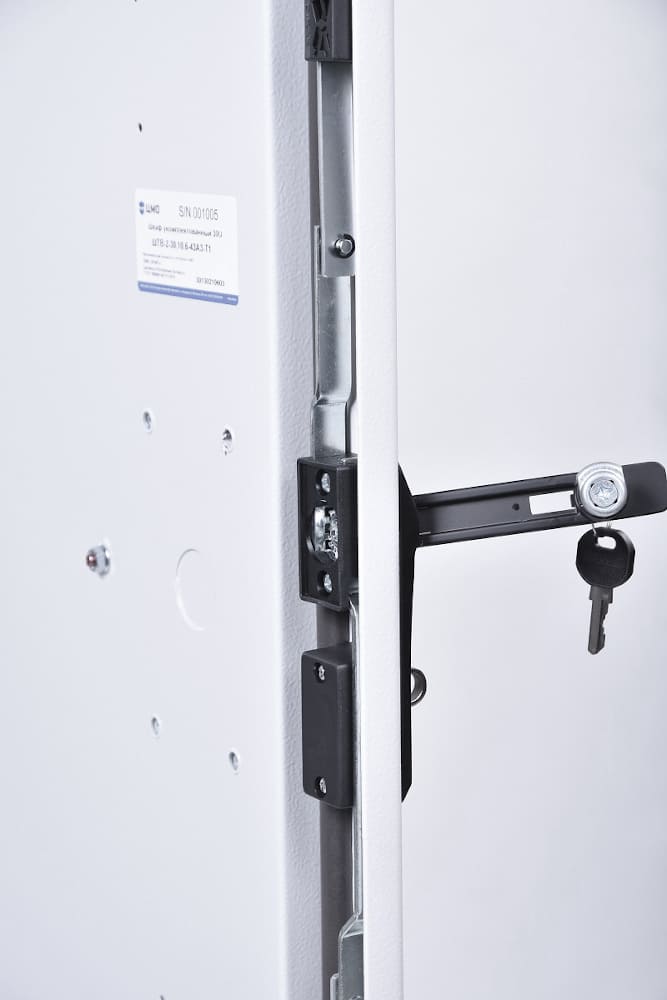

- Дверной замок с поворотной ручкой.
- Съемный цоколь высотой 100 мм.
- Светодиодный светильник (магнитное крепление), срабатывающий по сигналу датчика двери.
- Допустимая распределенная статическая нагрузка — 800 кг.

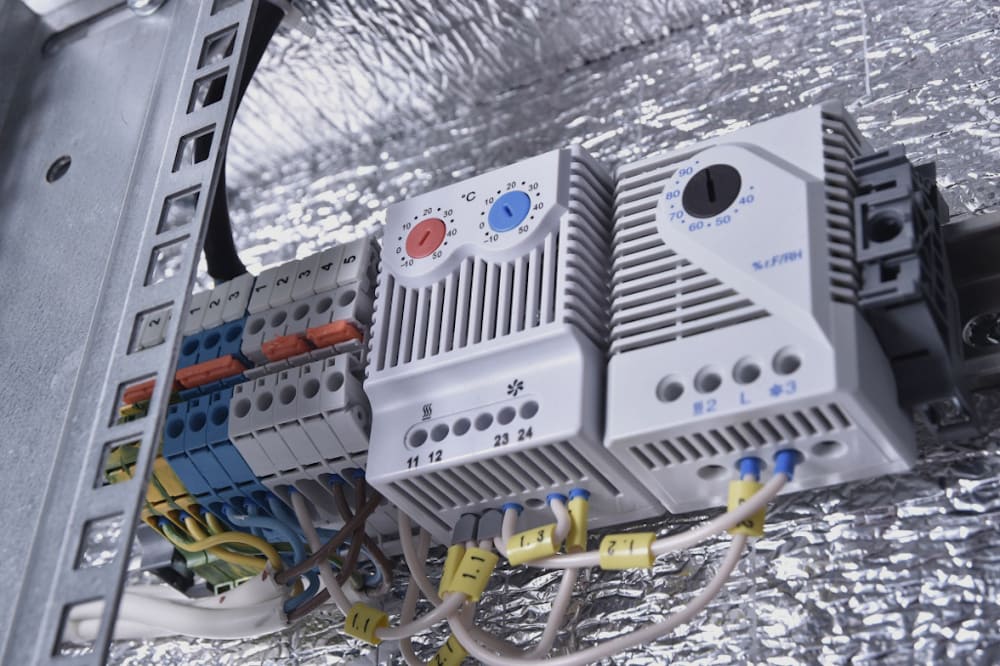

Поставляется с перфорированной оцинкованной задней панелью и двумя парами вертикальных направляющих. Электрооборудование и датчики размещены в телекоммуникационном отсеке на двух DIN-рейках: гигростат и терморегулятор — на верхней, аппараты ВРУ и обогреватель — на нижней.

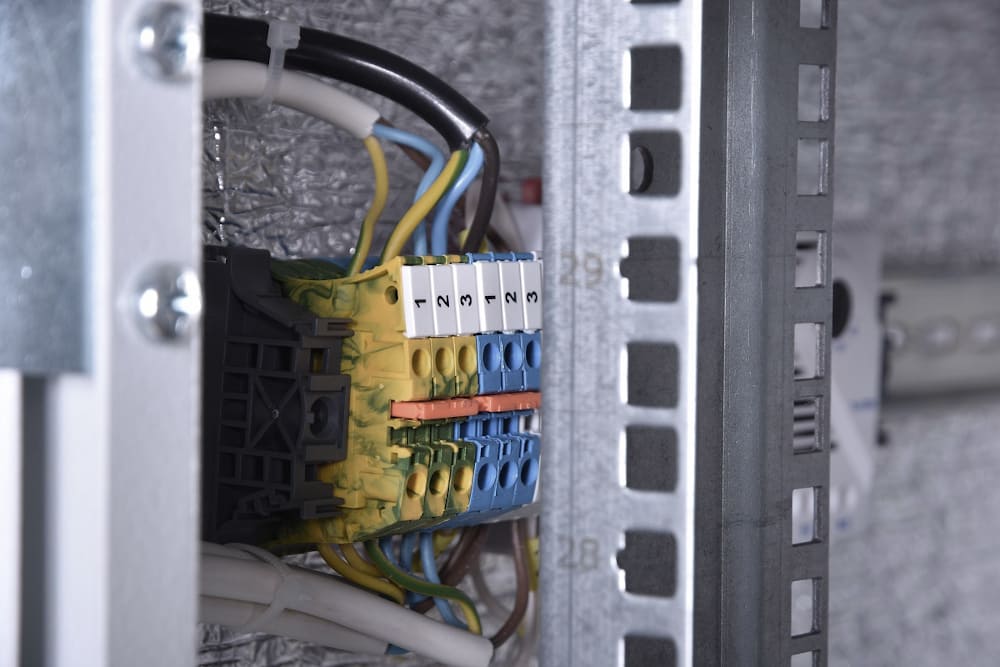

В основании предусмотрено заглушенное отверстие для ввода кабелей. Конструктивно заглушка универсальна — можно выломать нужное количество отверстий подходящего размера. В комплект включены два кабельных ввода с гайкой М32 (MG32A-25G), 10 резиновых заглушек, набор для блокировки задней двери изнутри. Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета. Габариты шкафа — 745×645×1040 мм, вес — 153 кг. Питание — 230 Вт 50 гц. Шкаф ставят на ровную горизонтальную поверхность, крепят (цоколь) анкерными болтами.
-
ЦМО ШТВ-1-18.7.6-43АА-Т1 Высота в юнитах 24 U Высота 1040 мм Ширина 745 мм Глубина/полезная глубина 645/520 мм Дверь листовая сталь с вентиляционными отверстиями Цвет светло-серый, RAL 7035 Максимально допустимая распределенная нагрузка 800 кг Мощность нагревателя 650 Вт Питание 220 В Вес изделия 153 кг Толщина стали до 2 мм -
Сертификат соответствия Размер: 2.728 МбТехнический паспорт Размер: 15.16 Мб
