Телекоммуникационный шкаф ЦМО ШТВ-2-18.10.6-К3А3-ТК
Код товара: 61992
- Высота 18 U
- 2 секции
- Климат-контроль
- Полезная глубина 520 мм
- Нагрузка 800 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

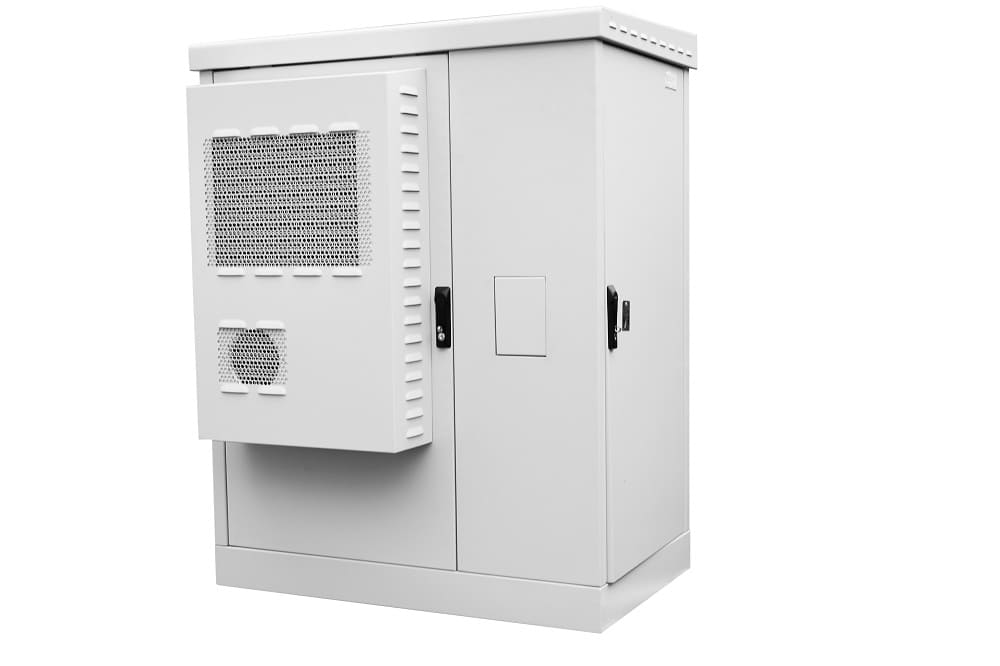

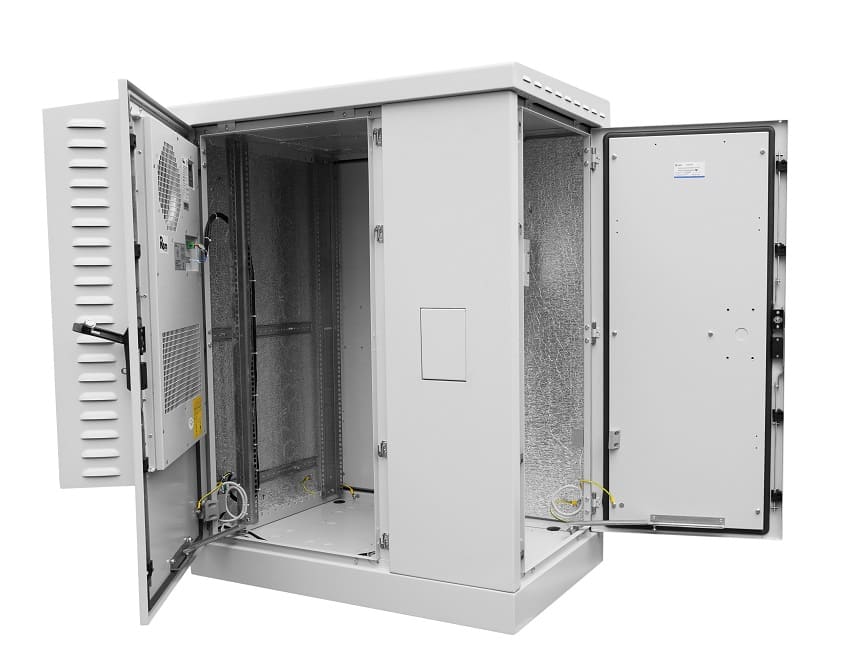

Телекоммуникационный шкаф ЦМО ШТВ-2-18.10.6-К3А3-ТК сварной конструкции высотой 18 U, шириной 1045 мм, глубиной 880 мм, полезной глубиной 520 мм предназначен для уличной эксплуатации, оборудован автоматической системой климат-контроля, состоит из двух секций — телекоммуникационной и электротехнической. Выполнен в типоразмере 19" по ГОСТ 28601-90 (МЭК 297), климатическому исполнению УХЛ1 по ГОСТ 15150, IP54 (пыле- и влагозащита), классу I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96 (электрозащита). Рабочие температуры — –50 °C… +45 °C. Допустимая влажность — 80 % при 20 °C. Секции разделены оцинкованной стальной перфорированной панелью толщиной 2.5 мм.
Климат-контроль
Компоненты системы:
- Обогреватель мощностью 600 Вт.
- Кондиционер мощностью 800 Вт.
- Фольгированный термоизоляционный материал на клеевой основе, проложенный по внутренним поверхностям.
- 2-секционные выпускные вентиляционные фильтры в крыше.
- Гигростат, измеряющий и регулирующий влажность, управляя обогревателем.
- Датчик положения двери.
- Датчик температуры воздуха.

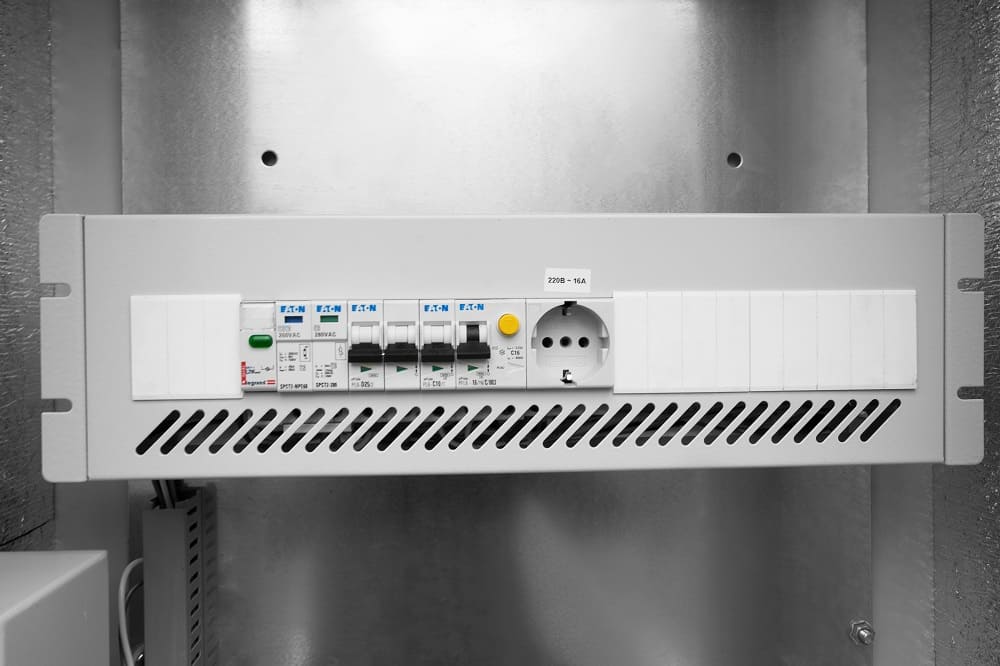

Вводно-распределительный узел (ВРУ) включает в себя автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник с клеммами 6 мм и 4 мм, модульную розетку. Наработка (непрерывная) на отказ обогревателя — 5 лет, климат-системы — 5.5 лет. Фильтры рекомендуется менять по мере загрязнения, но раз в два года — необходимо.
Характеристики, комплектация
Основные параметры:
- Система заземления (если нужно, внешнее заземление подключают к комплектной шине).

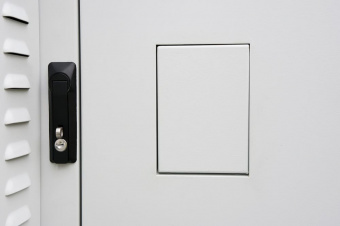

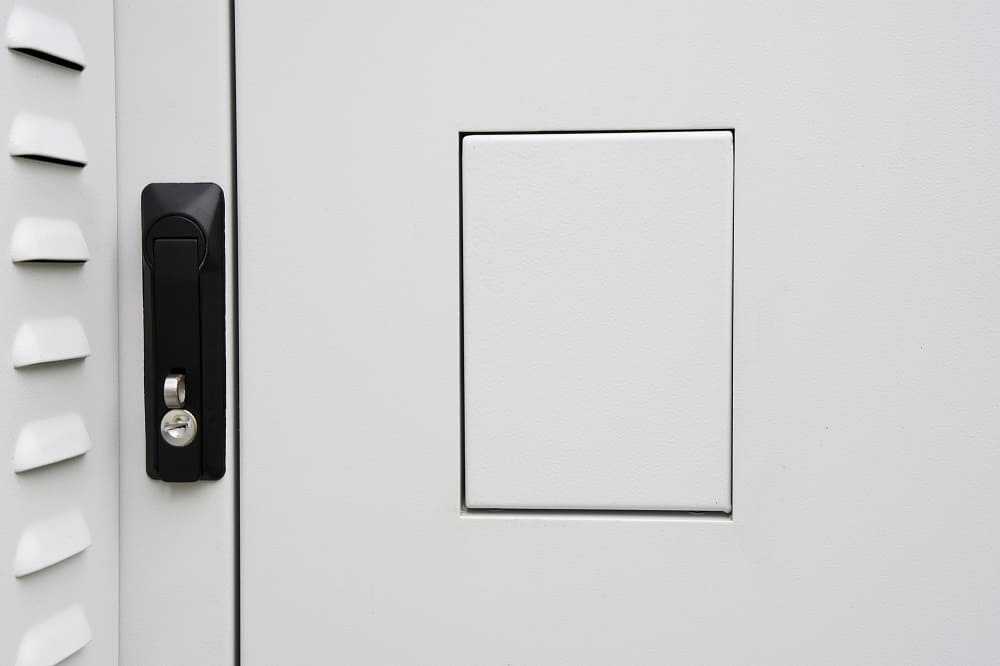

- Дверные замки с удобной ручкой (можно заменить на не входящие в комплект антивандальные).
- Съемный цоколь высотой 10 см (можно заменить на 30-сантиметровый).
- Универсальная навеска дверей.
- Пенорезиновый уплотнитель по контуру каждой двери.
- Две пары вертикальных направляющих с юнитовой маркировкой.
- Светодиодный светильник (магнитное крепление), срабатывающий по сигналу датчика двери.

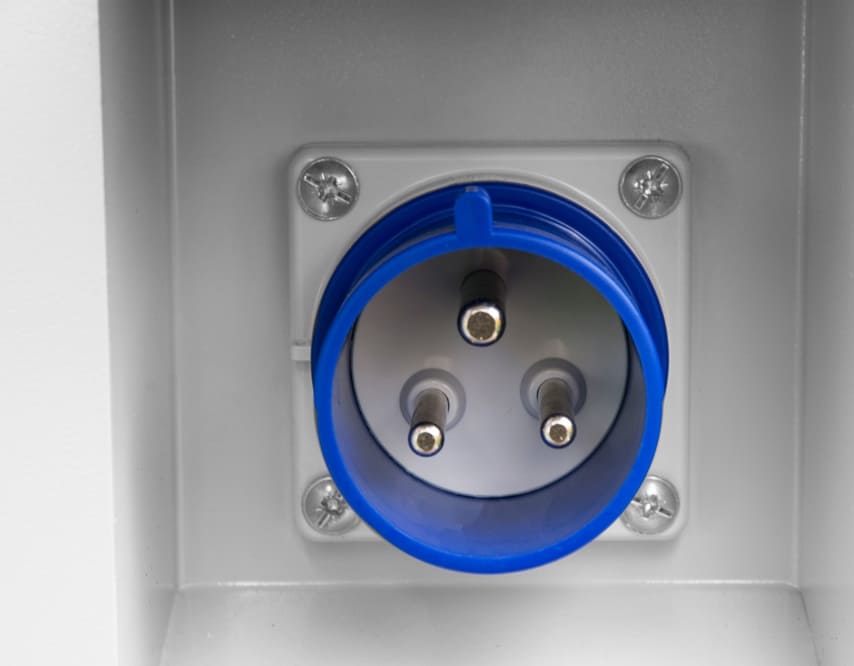

- Наружная розетка 32 А типа DEKraft серии ВЩ-102 для подключения внешнего источника питания, например дизельного или бензинового генератора.
- Вентиляционные отверстия отсека с кондиционером, предохраняющие от попадания внутрь воды и инородных частиц при свободной конвекции — «жабры».
- Несущая способность при распределенной статической нагрузке — 800 кг.
В основании и разделяющей отсеки панели предусмотрены заглушенные отверстия для ввода кабелей. Конструктивно заглушки универсальны — можно выломать нужное количество отверстий подходящего размера. В комплект включены два кабельных ввода с гайкой М32 (MG32A-25G), 10 резиновых заглушек. Шкаф изготовлен из оцинкованной стали толщиной до 2 мм (кроме панели). Листовые детали окрашены порошковой краской светло-серого (RAL 7035) цвета. Размер — 1045×880×1040 мм, вес — 160 кг. Питание — 230 Вт 50 гц. Для установки шкафа нужна ровная горизонтальная поверхность. Цоколь крепят анкерными болтами.
-
ЦМО ШТВ-2-18.10.6-К3А3-ТК Высота в юнитах 18 U Высота 1040 мм Ширина 1045 мм Глубина/полезная глубина 880/520 мм Дверь листовая сталь с вентиляционными отверстиями Цвет светло-серый, RAL 7035 Максимально допустимая распределенная нагрузка 800 кг Мощность нагревателя 600 Вт Мощность кондиционера 800 Вт Питание 220 В Вес изделия 160 кг Толщина стали до 2 мм -
Технический паспорт Размер: 15.16 МбСертификат соответствия Размер: 2.728 Мб
