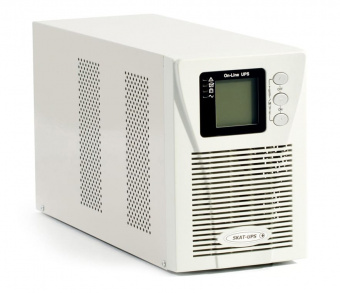

ИБП «Бастион» Skat-UPS 1000 (24 В)
Код товара: 54663
- На два потребителя
- Активная мощность 800 Вт
- Выбор выходного напряжения
- Два внешних АКБ (17 ~ 120 А·ч)
- RS-232, USB, 2 RJ-45, Smart-порт
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
ИБП «Бастион» Skat-UPS 1000 (24 В) подает питание двум потребителям через розетку программируемого выхода Segment-1 и простую розетку Segment-2. Работает по схеме online — батареи постоянно включены в цепь двойного преобразования электрического тока (AC в DC и обратно). Форма выходного сигнала — чистая синусоида. Полная мощность — 1000 ВА. Активная мощность — 800 Вт.
Режимы работы ИБП:
- Основной — питание от сети.
- Резервный — питание от аккумуляторов.
- Байпас — автоматическое шунтирование: при перегрузке или выходе ИБП из строя потребители получают питание через обходную цепь.
- Eco — экономичный, прямое питание потребителей от сети со стабильным напряжением (из схемы исключен инвертор).
Время переключения из основного режима в байпас — 4 мс., в Eco — 4 мс., в резервный — 0 мс.
Функциональность:
- Питание от сети без переключения на АКБ: при 100-процентной нагрузке и диапазоне сетевого напряжения 160 В ~ 290 В, при 70 % ~ 80 % и 140 В ~ 290 В, при 60 % ~ 70 % и 110 В ~ 290 В.
- Переключение в режим резервного питания при обесточивании.
- Настройка номинального значения выходного напряжения — 200 В, 210 В, 220 В, 230 В, 240 В.
- Стабилизация выходного напряжения в сетевом и автономном режимах с точностью до ±2 %.
- Автоматический переход к питанию от сети после возобновления напряжения.
- Холодный пуск — включение ИБП только на заряде АКБ.
- Дистанционное аварийное отключение питания (EPO).
- Подавление импульсов высокочастотных и высоковольтных помех.
- Защита АКБ от глубокой разрядки — отключение нагрузки при 20 В на клеммах батарей.
- Защита от перегрузок переключением на байпасную линию: при нагрузке 100 ±5% ~ 110 ±5% — через 20 мин., 110 ±5% ~ 130 ±5% — 20 с., 130 ±5% ~ 150 ±5% — 0.3 с.
- Дистанционный мониторинг.
- Предстартовая автоматическая самодиагностика.
Предусмотрено резервное питание от двух внешних герметичных свинцово-кислотных батарей 12 В (в комплект не входят). Ток заряда АКБ — до 6 А. Время автономной работы зависит от емкости АКБ и подключенной нагрузки — от 5 мин. до 32 ч. (точные значения в таблице характеристик).

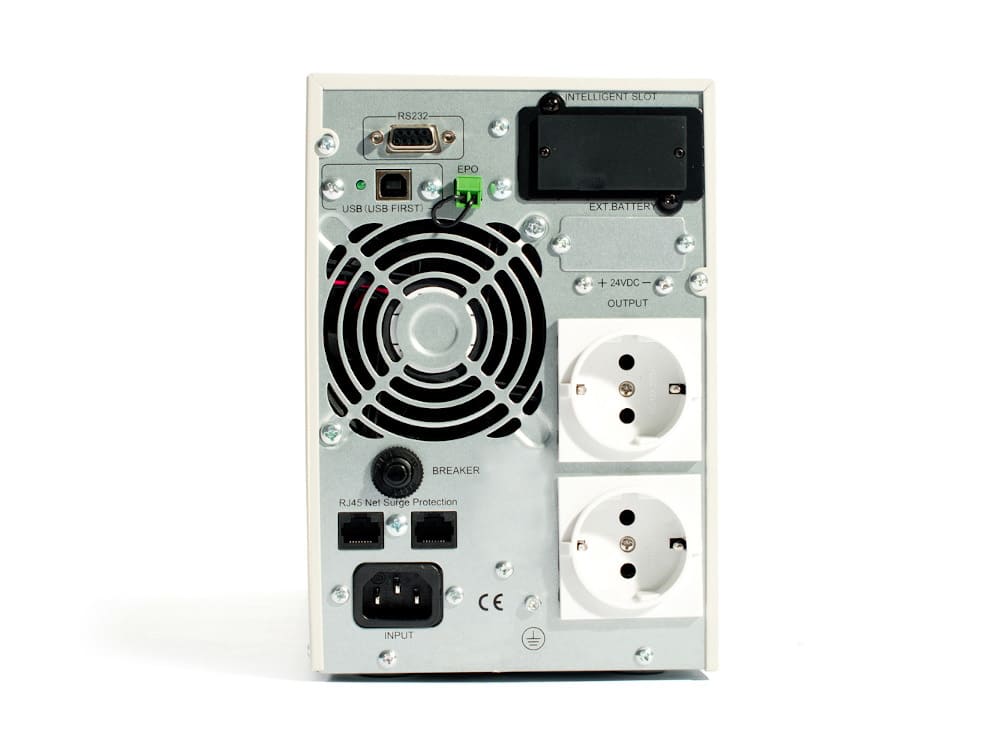

Skat-UPS 1000 (24 В) оборудован функциональными кнопками, звуковой сигнализацией, ЖК-дисплеем. Интерфейсы: двунаправленный RS-232, USB-порт, два разъема RJ-45, Smart-порт для дополнительных модулей (платы релейного интерфейса, SNMP-адаптера etc), разъем для подключения устройства EPO.
Потребляемая от сети мощность при 100 % нагрузке — не более 1300 ВА, потребляемая от сети мощность без нагрузки и с полным зарядом АКБ — не более 130 ВА. Рабочие температуры — 0 ºС… +40 ºС. Защита металлического корпуса от влаги и пыли — IP20. Размер — 144×400×215 мм. Вес — 5.8 кг.
Комплектация:
- ИБП Skat-UPS 1000 (24 В).
- Кабель сетевой.
- Кабель АКБ.
- Кабель RS-232.
- Кабель USB.
- Комплект перемычек АКБ.
- Пыльники АКБ — 4 шт.
- Карта установки ПО.
- Руководство по эксплуатации.
- Упаковка.
-
«Бастион» Skat-UPS 1000 (24 В) Схемотехника online Номинальная выходная мощность (ВА) 1000 ВА Номинальная выходная мощность (Вт) 800 Вт Входной коэффициент мощности не менее 0.98 Диапазон входного напряжения без перехода на питание от АКБ при 100 % нагрузки 160… 290 В
при 70… 80 % нагрузки 140… 290 В
при 60… 70 % нагрузки 110… 290 ВНоминальная частота входного напряжения (автоопределение) 50/60 Гц Диапазон частоты входного напряжения без перехода на питание от АКБ при 100 % нагрузке 46… 54/56… 64 Гц Диапазон входного напряжения, в котором изделие может работать в байпасе, без отключения нагрузки, а также в режиме Eco, без перехода в основной режим верхний порог + 5 %; + 10 %; + 15 %; + 25 % от Uном
нижний порог – 20 %; - 30 %; - 45 % от UномНоминальное выходное напряжение 200 В, 210 В, 220 В, 230 В, 240 В Статическая точность выходного напряжения при изменении нагрузки в пределах 0… 100 % ±2 % Частота выходного напряжения 50 Гц ±0.2 %/60 Гц ±0.2 % Выходной коэффициент мощности не менее 0.9 Номинальный ток нагрузки 4.5 А Максимальный входной ток 6.3 А Форма выходного напряжения синусоидальная Коэффициент нелинейных искажений выходного напряжения (КИ) линейная нагрузка – 3 %
нелинейная нагрузка – 5 %КПД при номинальной нагрузке в основном режиме – 90 %
в резервном режиме – 85 %
в байпасе – 94 %
в режиме Eco – 94 %Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) 3:1 Перегрузочные способности 100 ±5 % — 110 ±5 % через 20 мин.
110 ±5 % — 130 ±5 % через 20 с.
130 ±5 % — 150 ±5 % через 0.3 с.Время переключения из режима «Основной» в байпасе — не более 4 мс.
в режим Eco — не более 4 мс.
в резервном режиме — 0 мс.Время автономной работы в зависимости от нагрузки и АКБ 17 А·ч (минимальная емкость): 100 ВА — 3 ч., 200 ВА — 1.5 ч., 300 ВА — 1 ч., 400 ВА — 50 мин., 500 ВА — 40 мин., 600 ВА — 30 мин., 700 ВА — 20 мин., 800 ВА — 15 мин., 900 ВА — 10 мин., 1000 ВА — 5 мин.
26 А·ч: 100 ВА — 4 ч. 30 мин., 200 ВА — 2 ч. 20 мин., 300 ВА — 1 ч. 30 мин., 400 ВА — 1 ч. 10 мин., 500 ВА — 50 мин., 600 ВА — 40 мин., 700 ВА — 30 мин., 800 ВА — 20 мин., 900 ВА — 15 мин., 1000 ВА — 10 мин.
40 А·ч: 100 ВА — 9 ч. 20 мин., 200 ВА — 4 ч., 300 ВА — 2 ч. 20 мин., 400 ВА — 1 ч. 30 мин., 500 ВА — 1 ч. 20 мин., 600 ВА — 1 ч. 10 мин., 700 ВА — 1 ч., 800 ВА — 30 мин., 900 ВА — 25 мин., 1000 ВА — 20 мин.
65 А·ч: 100 ВА — 16 ч., 200 ВА — 7 ч., 300 ВА — 4 ч. 20 мин., 400 ВА — 3 ч., 500 ВА — 2 ч. 20 мин., 600 ВА — 1 ч. 30 мин., 700 ВА — 1 ч. 25 мин., 800 ВА — 1 ч. 20 мин., 900 ВА — 1 ч. 10 мин., 1000 ВА — 1 ч.
100 А·ч: 100 ВА — 27 ч., 200 ВА — 11 ч. 30 мин., 300 ВА — 7 ч. 20 мин., 400 ВА — 5 ч., 500 ВА — 4 ч., 600 ВА — 3 ч., 700 ВА — 2 ч. 20 мин., 800 ВА — 2 ч. 10 мин., 900 ВА — 2 ч., 1000 ВА — 1 ч. 30 мин.
120 А·ч (максимальная емкость): 100 ВА — 32 ч. 20 мин., 200 ВА — 14 ч. 30 мин., 300 ВА — 9 ч. 30 мин., 400 ВА — 6 ч., 500 ВА — 5 ч., 600 ВА — 4 ч., 700 ВА — 3 ч., 800 ВА — 2 ч. 30 мин., 900 ВА — 2 ч. 20 мин., 1000 ВА — 2 ч.Мощность, потребляемая от сети при 100 % нагрузке не более 1300 ВА Мощность, потребляемая изделием от сети без нагрузки при полностью заряженной АКБ не более 130 ВА Тип АКБ герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В Количество АКБ 2 Рекомендуемая емкость АКБ (в комплект не входит) 17 А·ч ~ 120 А·ч Ток заряда АКБ не более 6 А Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокой разрядки АКБ в резервном режиме 20 В Рабочие температуры 0 ºС… +40 ºC Относительная влажность воздуха при +25 °С 80 % Степень защиты оболочкой по ГОСТ 14254-2015 IP20 Размер (Ш×Г×В) 144×400×215 мм Размер упаковки (Ш×Г×В) 238×510×325 мм Масса нетто 5.8 кг Масса брутто 6.8 кг -
Руководство пользователя Размер: 0.703 МбСертификат соответствия Размер: 0.855 Мб
