ИБП «Бастион» Skat-UPS 10000 RACK
Код товара: 54671
- Вход 120 В ~ 276 В
- Активная мощность 9000 Вт
- 16 внешних АКБ (12 В, 80 А·ч)
- Клеммный блок, RS-232, USB
- Монтаж вертикально или в 19" стойку
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Однофазный ИБП Online «Бастион» Skat-UPS 10000 RACK работает по схеме двойного преобразования тока: выпрямитель трансформирует AC в DC для зарядки аккумуляторов и питания инвертора, генерирующего переменный ток в форме чистой синусоиды. Номинальная мощность — 10 кВА, активная — 9 кВт.
Режимы работы ИБП:
- Основной — сетевое питание (при напряжении в интервале 120 В ~ 276 В), питание от генератора.
- Резервный — питание от аккумуляторов.
- Байпас — подача питания от сети через обходную линию (при перегреве, перегрузке, внутренних неполадках ИБП).
Переключение из основного режима в резервный и байпас происходит мгновенно за счет отсутствия переходных процессов.
Функциональность:
- Поддержка стабилизированного выходного напряжения — 220 В ±1 %.
- Дистанционное аварийное отключение напряжения на выходе (EPO).
- Холодный пуск — включение источника за счет АКБ.
- Подавление импульсов высокочастотных и высоковольтных помех.
- Защита от перегрузок переключением питания в режим байпаса: при нагрузке 105 % ~ 110 % — через 1 ч., 110 % ~ 125 % — 10 мин., 125 % ~ 150 % — 1 мин., более 150 % — 200 мс.
- Предотвращение глубокой разрядки батареи отключением нагрузки при снижении напряжения на клеммах до 168 В.
- Корректное завершение работы ПК.
- Автоматическое самотестирование при включении ИБП.
- Горячая замена аккумуляторов.
Для резервного питания нужны 16 необслуживаемых свинцово-кислотных батарей: суммарное напряжение — 192 В, ток заряда — до 10 А, внешнее подключение (в комплект не входят). Рекомендованная емкость аккумулятора — 80 А·ч.

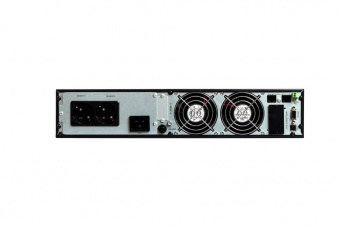

Skat-UPS 10000 RACK укомплектован клеммным блоком для подключения сетевого питания, нагрузки и заземления, разъемом для подключения АКБ, двумя параллельными (Parallel 1 и Parallel 2) и двумя последовательными (RS-232, USB) портами для связи с ПК, слотом для SNMP-карты или релейного модуля, ЖК-дисплеем, отображающим основные параметры, светодиодной индикацией, звуковой сигнализацией, двумя вентиляторами охлаждения.

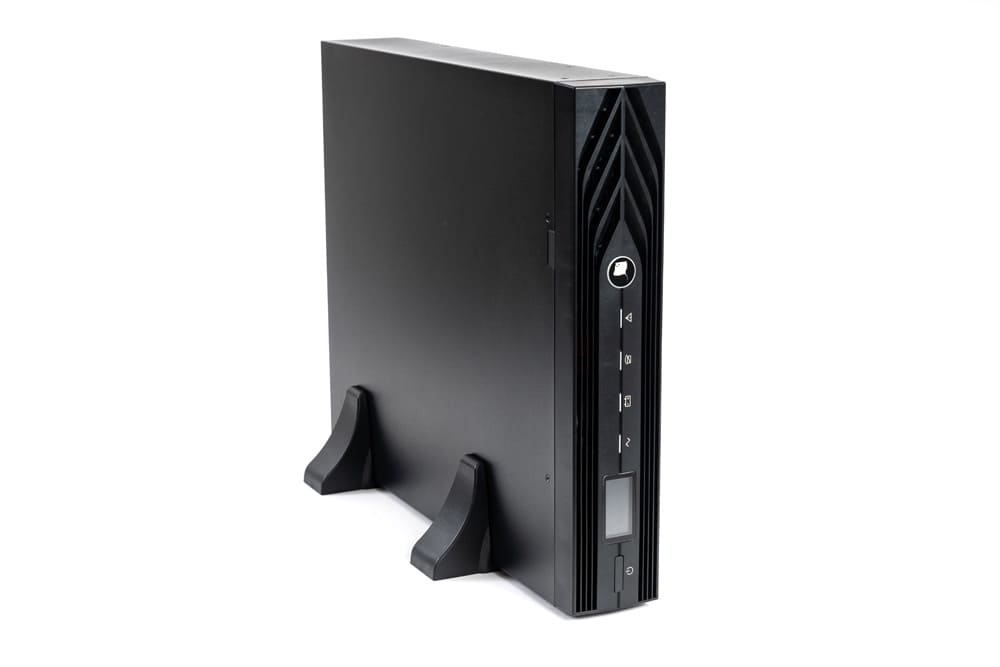

Потребляемая мощность при 100 % нагрузке — 10 500 ВА, без нагрузки и АКБ — 480 ВА. Установка — горизонтально в 19" стойку (шкаф) или вертикально на пластиковые основы. Рабочие температуры — 0 ºС… +40 ºС. Защита от влаги и пыли — по IP20. Размер — 440×6752×87 (2 U) мм. Вес — 17.4 кг.
Комплектация:
- Кабель АКБ.
- Кабель RS-232 — 2 шт.
- Разъем для подключения АКБ.
- Разъем для подключения контакта EPO.
- Кабельный ввод — 2 шт.
- Перемычки АКБ в комплекте.
- Пыльники АКБ (при поставке вне состава комплекса) — 32 шт.
- Комплект пластиковых основ (при поставке вне состава комплекса).
- Наконечник трубчатый — 6 шт.
- Комплект крепежа FPFC (2919).
- Карта установки ПО.
- Руководство по эксплуатации.
-
«Бастион» Skat-UPS 10000 RACK Схемотехника online Номинальная выходная мощность (ВА) 10 000 ВА Номинальная выходная мощность (Вт) 9000 Вт Входной коэффициент мощности не менее 0.99 Диапазон входного напряжения без перехода на питание от АКБ при 100 % нагрузке 120… 276 В Номинальная частота входного напряжения (автоопределение) 50/60 Гц Диапазон частоты входного напряжения без перехода на питание от АКБ при 100 % нагрузке 45… 55/54… 66 Гц Диапазон входного напряжения, в котором изделие может работать в режиме байпас, без отключения нагрузки –45 %; +25 % от Uном Номинальное выходное напряжение 220 В Статическая точность выходного напряжения при изменении нагрузки в пределах 0… 100 % ±1 % Частота выходного напряжения 50 Гц ±0.1 %/60 Гц ±0.1 % Скорость синхронизации частоты 1 Гц/с Выходной коэффициент мощности не менее 0.99 Форма выходного напряжения синусоидальная Коэффициент нелинейных искажений выходного напряжения (КИ) линейная нагрузка – 2 %
нелинейная нагрузка – 5 %КПД при номинальной нагрузке в основном режиме – 93 % Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) 3:1 Перегрузочные способности >105 % — ≤110 % через 1 ч.
>110 % — ≤125 % через 10 мин.
>125 % — ≤150 % через 1 мин.
>150 % через 200 мс.Время переключения из основного режима в байпас — 0 мс.
в резервный режим — 0 мс.Мощность, потребляемая от сети при 100 % нагрузке не более 10 500 ВА Мощность, потребляемая изделием от сети без нагрузки при полностью заряженной АКБ не более 480 ВА Тип АКБ герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В Количество АКБ 16 Рекомендуемая емкость АКБ (в комплект не входит) 80 А·ч Ток заряда АКБ не более 10 А Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокой разрядки АКБ в резервном режиме 168 В Акустический шум на расстоянии 1 м не более 55 дБ Рабочие температуры 0 ºС… +40 ºC Относительная влажность воздуха при +25 °С 95 % Степень защиты оболочкой по ГОСТ 14254-2015 IP20 Размер (Ш×Г×В) 440×672×87 мм Размер упаковки (Ш×Г×В) 615×770×220 мм Масса нетто 17.4 кг Масса брутто 20.8 кг -
Руководство пользователя Размер: 0.59 МбСертификат соответствия Размер: 0.782 Мб
