ИБП «Бастион» Skat-UPS 20-3/3
- Трехфазный, online
- Активная мощность 18 000 Вт
- 16 ~ 18 внешних АКБ (12 В, от 40 А·ч)
- RS-232, два RS-485, USB, сухой контакт
- Защита от перегрузки, глубокой разрядки
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
- Описание
- Характеристики
- Скачать
-
ИБП «Бастион» Skat-UPS 20-3/3 с 3-фазными входом и выходом работает по схеме online — с преобразованием переменного тока в постоянный и обратно с подачей к потребителям выходного сигнала в форме чистой синусоиды. Полная мощность — 20 кВА, активная — 18 кВт.
Режимы работы ИБП:
- Основной — питание от сети 208 В ~ 478 В, генератора.
- Резервный — питание от батарей.
- Eco — экономичный, в топологии Line-Interactive: прямое питание от сети без инвертора.
- Байпас — питание через обходную цепь.
- Сервисный байпас — питание потребителей без защиты от сбоев входного напряжения (ручная активация, для ТО, ремонта).
Время переключения из основного режима в резервный и обратно — без задержки. Для большей надежности питания (резервирование) и увеличения подаваемой мощности (масштабирование) предусмотрена работа от двух до четырех ИБП в параллели.
Функциональность:
- Пользовательские настройки входного и выходного напряжения — 380 В, 400 В, 415 В.
- Стабилизация выходного напряжения при изменении нагрузки от 0 % до 100 % с точностью до ±1 %.
- Холодный старт — запуск ИБП на заряде АКБ.
- EPO — дистанционное аварийное отключение питания.
- Подавление всплесков высокочастотных и высоковольтных помех.
- Защита АКБ от глубокой разрядки отключением выходного напряжения при критически низком заряде.
- Защита от перегрузок в основном режиме: переход на байпас при нагрузке 110 % — через 1 ч., 110 % ~ 125 % — 10 мин., 125 % ~ 150 % — 1 мин., более 150 % — немедленно; в резервном: отключение выходного напряжения при 110 % — через 10 мин., 110 % ~ 125 % — 1 мин., 125 % ~ 150 % — 5 с., более 150 % — немедленно.
- Защита от короткого замыкания (пиковый ток 140 А).
- Предстартовое автоматическое самотестирование.
Резервное питание — от внешних необслуживаемых свинцово-кислотных батарей 12 В (в комплект не входят). Рекомендованная емкость АКБ — 40 ~ 250 А·ч. Количество аккумуляторов задает пользователь — 16 шт. (96 В), 18 шт. (108 В) или 20 шт. (120 В). Предусмотрена горячая замена АКБ.

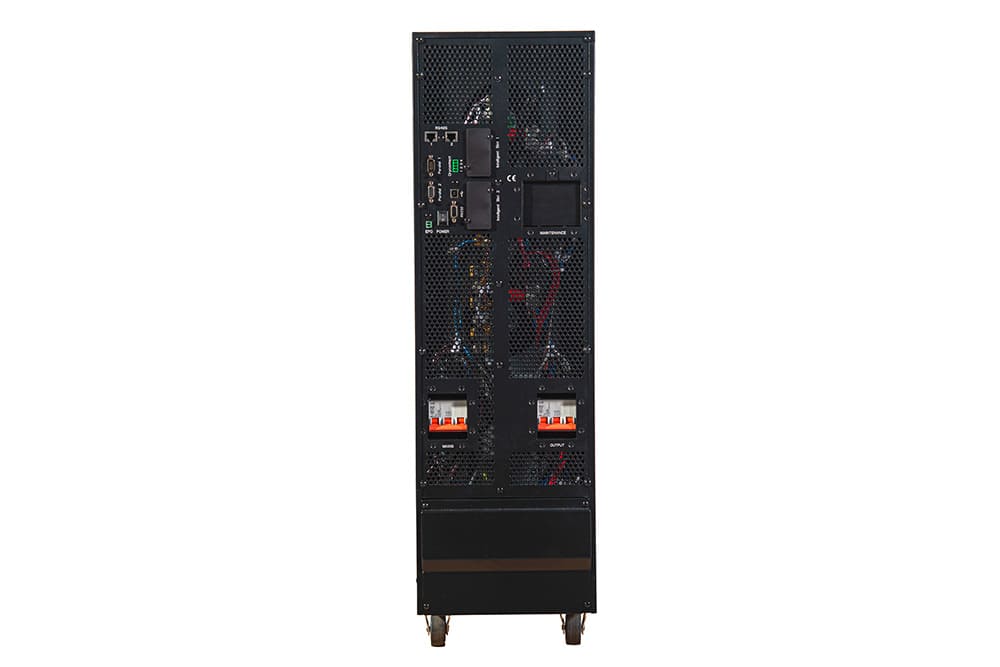

Предусмотрены блок с винтовыми клеммами для кабелей входа, выхода и внешней АКБ, 2-направленный RS-232, два RS-485, USB, сухие контакты, два порта связи для параллельной работы, контакты для устройства EPO, два слота для модулей (SNMP или релейных). Skat-UPS 20-3/3 укомплектован ЖК-дисплеем, светодиодными индикаторами, кнопками управления, звуковой сигнализацией, входным и выходным автоматическими выключателями, выключателем сервисного байпаса, интеллектуальным зарядным устройством с 3-уровневым режимом заряда, вентилятором охлаждения.

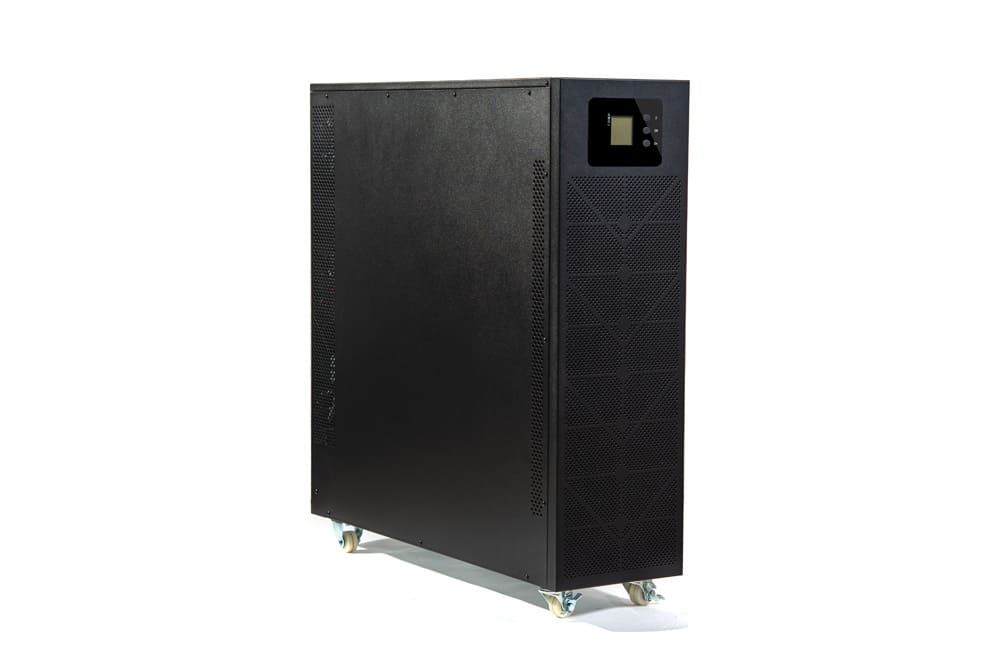

Рабочие температуры — 0 ºС… +40 ºС. Защита от влаги и пыли — IP20. Исполнение ИБП — напольное, корпус типа Tower. Размер — 250×828×868 мм. Вес — 64 кг.
Комплектация:
- Кабель USB.
- Пыльники АКБ — 40 шт.
- Наконечник кабельный (кольцо) — 14 шт.
- Разъем для подключения контакта EPO.
- CD-диск с ПО.
- Руководство по эксплуатации.
-
«Бастион» Skat-UPS 20-3/3 Схемотехника online Входные параметры Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля) Uном заводская установка: 380 В
настраивается пользователем: 380 В, 400 В, 415 ВДиапазон входного напряжения без перехода на питание от АКБ при 100 % нагрузки 208 В ~ 478 В Номинальная частота входного напряжения (Fном) 50 Гц Диапазон частоты входного напряжения без перехода на питание от АКБ при 100 % нагрузке 45… 55 Гц Диапазон входного напряжения, в котором изделие может работать в режиме Eco, без отключения нагрузки заводская установка: –45 %, +25 % от Uном (380 В)
настраивается пользователем: +10 %, +15%, +20 %, –20 %, –30 % от Uном (380 В)Диапазон входного напряжения, в котором изделие может работать в режиме байпас, без отключения нагрузки заводская установка: –45 %, +25 % от Uном (380 В)
настраивается пользователем: +10 %, +15%, +20 %, –20 %, –30 % от Uном (380 В)Диапазон входной частоты, в котором изделие может работать в режиме байпас, без отключения нагрузки ±10 % от Fном Входной коэффициент мощности не менее 0.99 Коэффициент нелинейных искажений тока на входе (THDi) при 100 % нелинейной нагрузки не более 3 % Выходные параметры Номинальная выходная полная мощность (ВА) 20 000 ВА Номинальная выходная активная мощность (Вт) 18 000 Вт Номинальное выходное трехфазное напряжение, (3 фазы, нейтраль и земля) заводская установка: 380 В
настраивается пользователем: 380 В, 400 В, 415 ВВыходной коэффициент мощности не менее 0.9 Статическая точность выходного напряжения при изменении нагрузки в пределах 0… 100 % ±1 % Отклонение частоты выходного напряжения от Fном в основном режиме (при работе от сети), настраивается пользователем ±1 %, ±2 %, ±4 %, ±5 %, ±10 % Частота выходного напряжения в резервном режиме (работа от АКБ) 50 ±0.2% Гц или 60 ±0.2 % Гц Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) 3:1 Коэффициент мощности в резерве при количестве батарей в АКБ 20 шт. — 0.9
18 шт. — 0.8
16 шт. — 0.7Коэффициент нелинейных искажений выходного напряжения (THD) линейная нагрузка – 2 %
нелинейная нагрузка – 5 %Форма выходного напряжения синусоидальная Эффективность Режим Eco не менее 97 % Основной режим не менее 90 % Аккумуляторная батарея Тип АКБ герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В Количество АКБ (настраивается пользователем) 16 шт. (96 В)
18 шт. (108 В)
20 шт. (120 В)Рекомендуемая емкость АКБ (в комплект не входит) от 40 А·ч Ток заряда АКБ не более 10 А Перегрузочная способность Перегрузочные способности в основном режиме (переключение в байпас) ≥110 % — через 60 мин.
110 % ~ 125 % через 10 мин.
125 % ~ 150 % — через 1 мин.
>150 % — немедленноПерегрузочные способности в резервном режиме (отключение выходного напряжения) ≥110 % — через 10 мин.
110 % ~ 125 % через 1 мин.
125 % ~ 150 % — через 5 с.
>150 % — немедленноПерегрузочные способности в режиме байпас — защитный автоматический выключатель 40 А Ток короткого замыкания (пик) 140 А Основные параметры Рабочие температуры 0 ºС… +40 ºC Относительная влажность воздуха при +25 °С 90 % Степень защиты оболочкой по ГОСТ 14254-2015 IP20 Размер (Ш×Г×В) 250×828×868 мм Размер упаковки (Ш×Г×В) 358×928×935 мм Масса нетто 64 кг Масса брутто 77 кг -
