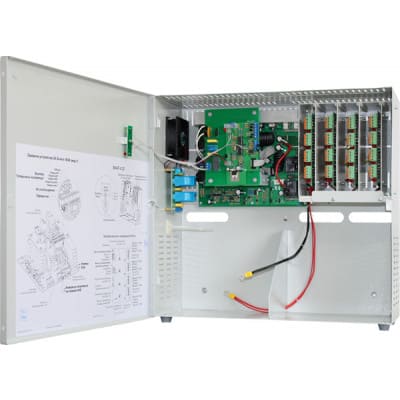

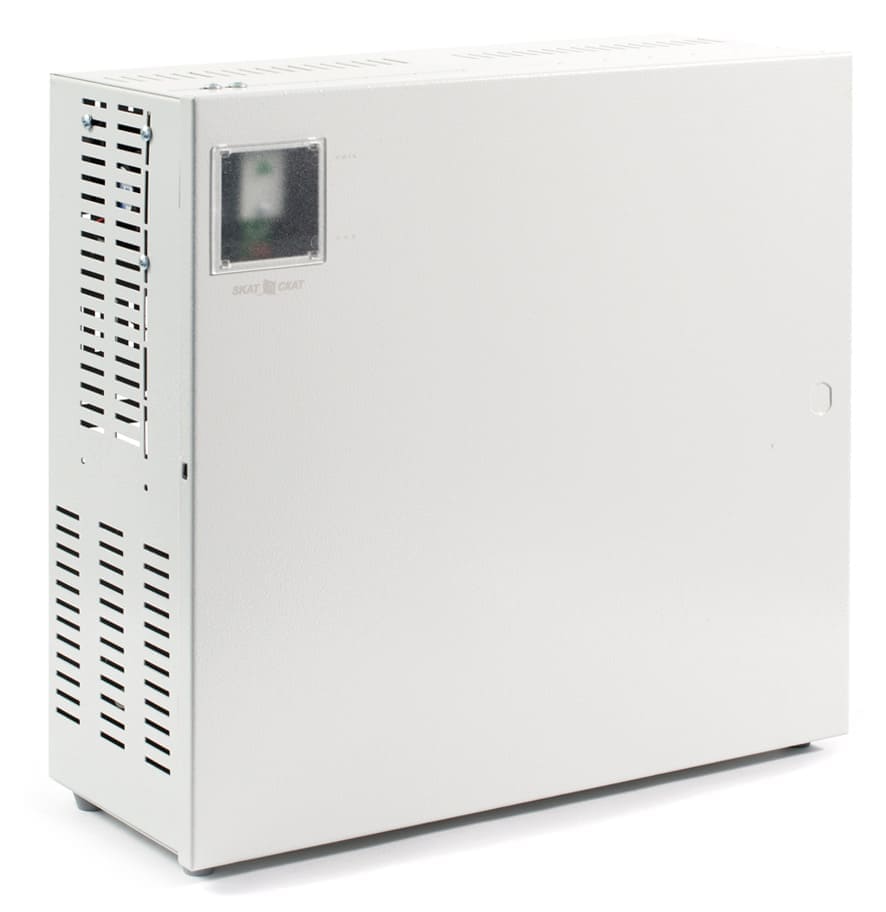

Источник вторичного питания «Бастион» Skat-V.32
Код товара: 54694
- 32 выхода по 0.5 А или 16 по 1 А
- Два отсека для АКБ 12 В, 40 А·ч
- Комплексная защита
- Фильтрация помех
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Резервированный источник вторичного питания «Бастион» Skat-V.32 укомплектован 32 выходами с номинальным напряжением 12 В DC для нагрузок не более 0.5 А. Предусмотрена возможность объединения в пару выходов для подключения нагрузки до 1 А (всего до 16 нагрузок). Суммарная потребляемая мощность — 790 ВА.
Функциональность:
- Основной режим — питание от сети в интервале напряжений 170 В ~ 242 В.
- Резервный режим — батарейное питание нагрузки до 20 А (суммарно) при отсутствии или высоких перепадах сетевого напряжения.
- Плавная регулировка напряжения в диапазоне 10.3 В ~ 13.8 В на выходах для компенсации потерь в соединительных линиях.
- Настройка максимального тока заряда АКБ — 3.8 А, 6.9 А, 9.7 А.
- Защита устройств от повышения напряжения свыше 18 В — плавкий предохранитель входной платы преобразователей напряжения PN-V.8 (в наличии четыре платы); при аварийном повышении напряжения блока зарядного устройства — отключение источника.
- Электронная защита выходов от перегрузки по току, короткого замыкания; отключение выходов с перегрузкой, остальные потребители получают питание.
- Защита питающей сети от короткого замыкания (плавкий предохранитель).
- Мониторинг наличия АКБ.
- Защита от переполюсовки и короткого замыкания клемм внешней АКБ.
- Защита АКБ от глубокой разрядки — автоматическое отключение нагрузки при 20.5 В ~ 21.5 В на клеммах батареи.
- Защита от перегрева — аварийное отключение источника питания при температуре +90 ºС на радиаторе зарядного устройства.
- Фильтрация взаимных помех (по каждому каналу).
- Выдача диагностических сообщений и управление сторонними устройствами автоматики через пять информационных выходов типа открытый коллектор.
- Холодный запуск — включение на заряде АКБ.
Для размещения двух свинцово-кислотных герметичных аккумуляторов 12 В емкостью 40 А·ч (в комплект не входят) в корпусе источника питания предусмотрено два отсека. Напряжение полностью заряженной батареи — 27.5 В.
Skat-V.32 укомплектован предохранителями: входным (5 А) — на плате управления, аккумуляторным (20 А) —на силовой плате, выходными (20 А, 2 шт.) — на силовой плате и входным (6.3 А) — на платах преобразователей напряжения, светодиодными индикаторами сетевого напряжения, наличия выходного напряжения блока ЗУ, состояния АКБ. Подключение — клеммные колодки. Рабочие температуры — 0 ºС… +40 ºС. Защита от пыли и влаги — IP20. Размер — 460×438×192 мм, вес — 10.3 кг. В комплект входят плавкие вставки ВПТ6 5.0А 250В, ВПТ6 6.3А 250В (3 шт.), ВПТ6 8.0А 250В, аккумуляторная перемычка и джампер.
-
«Бастион» Skat-V.32 Напряжение питающей сети ~220 В, частотой 50 ±1 Гц с пределами изменения 170 В ~ 242 В Выходное напряжение каждого канала минимальное значение 12.4 В ~ 13.8 В
максимальное значение — 10.3 В ~ 13.8 ВТок отключения нагрузки каждой пары выходов не менее 2.5 А Максимальный ток нагрузки каждого выхода 0.5 А Напряжение заряда АКБ при наличии сети 220 В и температуре окружающей среды 25 ºС 27.2 В ~ 27.5 В Максимальный ток заряда АКБ (устанавливается пользователем) 3.8 А, 6.9 А, 9.7 А Максимальный ток выходов ОК 100 мА Ток, потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ не более 50 мА Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ 20.5 В ~ 21.5 В Максимальная температура на радиаторе зарядного устройства, при которой происходит аварийное отключение устройства по перегреву 90 ºС Мощность, потребляемая изделием от сети не более 780 ВА Снижение напряжения заряда АКБ при максимальном токе нагрузке не более 5 % Тип АКБ герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В Количество АКБ 2 Рекомендуемая емкость АКБ 40 А·ч Рабочие температуры 0 ºС… +40 ºC Относительная влажность воздуха при +25 °С 95 % Степень защиты оболочкой по ГОСТ 14254-2015 IP20 Размер (Ш×Г×В) 460×438×192 мм Размер упаковки (Ш×Г×В) 470×445×200 мм Масса нетто 10.3 кг Масса брутто 10.7 кг -
Технический паспорт Размер: 1.999 МбСертификат соответствия Размер: 0.619 Мб
