ИБП «Бастион» Skat-UPS 600 IP65
Код товара: 54665
- Схемотехника Online
- Напряжение сети 150 В ~ 295 В
- Активная мощность 450 Вт
- Два внешних АКБ (40 ~ 200 А·ч)
- IP65, IK10, –40 ºС… +40 °C
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
ИБП «Бастион» Skat-UPS 600 IP65 стабильно работает вне помещений в любое время года: корпус соответствует стандарту защиты от пыли и влаги IP65, от механических повреждений — коду IK10, предусмотрены гермовводы, рабочие температуры — –40 ºС… +40 ºC, влажность при 25 ºС — до 95 %. Работает по схеме двойного преобразования тока — Online. Выдает на выходе чистую синусоиду. Полная мощность — 600 ВА. Активная мощность — 450 Вт.
Режимы работы ИБП:
- Основной — питание сетевым напряжением.
- Резервный — питание от аккумуляторов.
- Байпас — подача питания через обходную цепь при неисправности ИБП (автоматическое шунтирование).
- Eco — режим энергосбережения.
ИБП переходит из основного режима в байпас за 4 мс., в резервный — без паузы за счет отсутствия переходных процессов, из резервного в режим Eco — за 10 мс.
Функциональность:
- Питание сетевым напряжением 150 В ~ 295 В (при 100 % нагрузке) без перехода в резервный режим.
- Переключение на питание от АКБ при обесточивании или скачках напряжения.
- Автоматический возврат к питанию от сети после восстановления напряжения.
- Стабилизация выходного напряжения в основном и автономном режимах до 220 В ±6 %.
- Подавление импульсов высоковольтных и высокочастотных помех.
- Холодный старт — подключение оборудования только за счет заряда аккумулятора.
- Автоматическая самодиагностика при включении ИБП.
- Сигнализация о низком заряде батарей при 22 В, отключение нагрузки при 20 В: защита от глубокой разрядки АКБ.
- Защита от коротких замыканий, перегрузки.
Источники резервного питания — две внешние батареи: свинцово-кислотные необслуживаемые с номинальным напряжением 12 В (приобретаются отдельно). Ток заряда АКБ — до 7 А. Продолжительность работы на заряде АКБ зависит от емкости батарей и подключенной нагрузки (значения — в таблице хар-к).
Максимальная емкость внешних АКБ — 250 А·ч.

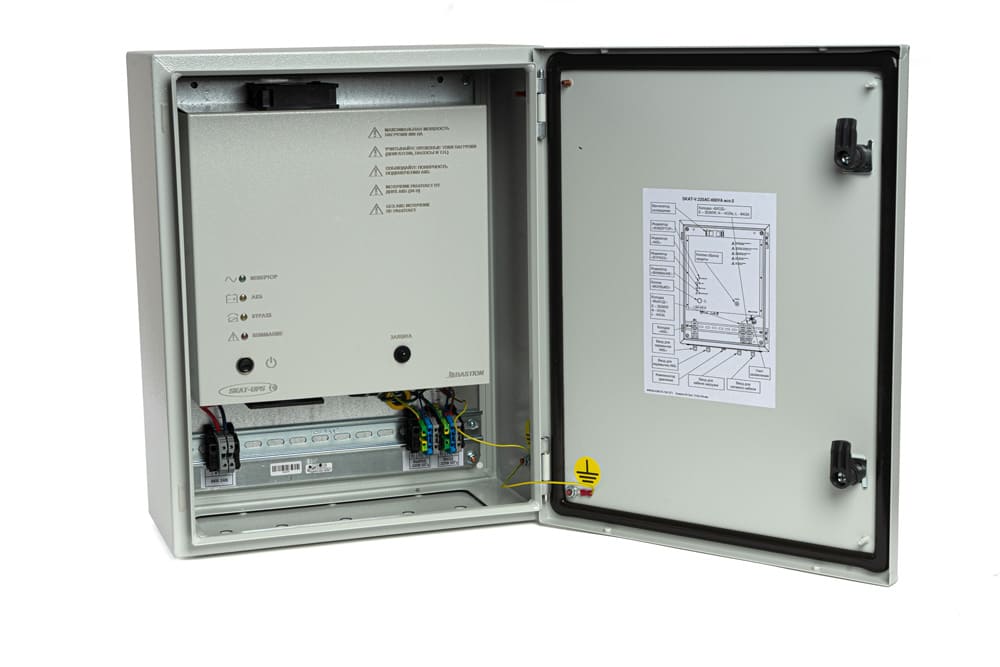

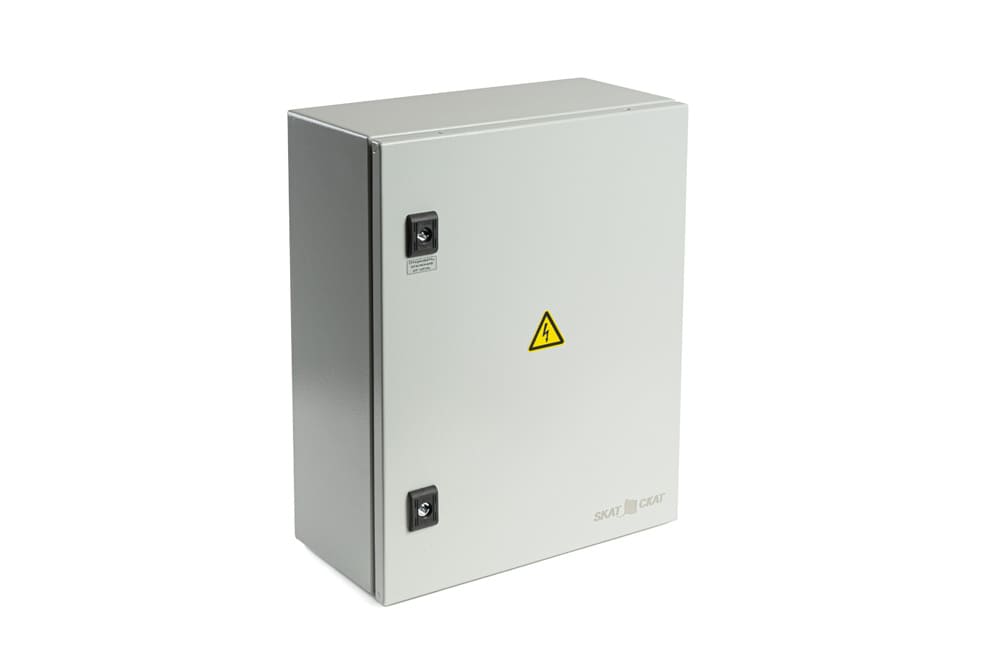

Skat-UPS 600 IP65 поставляется в корпусе, оснащенном дверкой и замками. Предусмотрен вентилятор охлаждения, звуковая сигнализация о разрядке АКБ и неисправностях, LED-индикация режимов работы и состояния аккумуляторов, клеммные колодки для подключения батарей, входа и выхода питания. Мощность, потребляемая от сети при 100-процентной нагрузке, — до 680 ВА, без нагрузки и АКБ — до 80 ВА. Размер — 220×400×510 мм. Вес — 14.9 кг.
Комплектация:
- ИБП Skat-UPS 600 IP65.
- Руководство по эксплуатации.
- Заглушка крепежного отверстия — 4 шт.
- Кронштейны для настенного крепления с комплектом крепежа.
- Кабельный ввод — 4 шт.
- Компенсатор давления.
- Наконечник трубчатый E4009 — 4 шт.
- Наконечник трубчатый E1008 — 8 шт.
- Ключ от замков шкафа.
- Упаковка.
-
«Бастион» Skat-UPS 600 IP65 Схемотехника Online Полная выходная мощность (ВА) 600 ВА Активная выходная мощность (Вт) 450 Вт Входной коэффициент мощности (индуктивный) не менее 0.98 Диапазон входного напряжения без перехода на питание от АКБ при 100 % нагрузке 150 ±5 %… 295 ±5 % Диапазон частоты входного напряжения без перехода на питание от АКБ при 100 % нагрузке 46… 54/56… 64 Гц Диапазон входного напряжения, в котором изделие может работать в режиме BYPASS, без отключения нагрузки 186 В… 252 В Номинальное выходное напряжение 220 В ±6 % Статическая точность выходного напряжения при изменении нагрузки в пределах 0… 100 % ±2 % Частота выходного напряжения при отсутствии сети (в режиме питания от АКБ) 50 Гц ±1 % Форма выходного напряжения синусоидальная Коэффициент нелинейных искажений выходного напряжения THD (КНИ) линейная нагрузка – 4 %
нелинейная нагрузка – 7 %КПД при номинальной нагрузке в режиме «Основной» – 87 %
в режиме «Резерв» – 85 %
в режиме «Eco» – 94 %Время переключения из режима «Основной» в байпас — не более 4 мс.
в резервный режим — 0 мс.Время переключения из режима «Резерв» в режим «Eco» — не более 10 мс. Время автономной работы в зависимости от нагрузки и АКБ 40 А·ч: 100 ВА — 9 ч. 20 мин., 200 ВА — 4 ч., 300 ВА — 2 ч. 20 мин., 400 ВА — 1 ч. 30 мин., 500 ВА — 1 ч. 20 мин., 600 ВА — 1 ч. 10 мин.
65 А·ч: 100 ВА — 16 ч., 200 ВА — 7 ч., 300 ВА — 4 ч. 20 мин., 400 ВА — 3 ч., 500 ВА — 2 ч. 20 мин., 600 ВА — 1 ч. 30 мин.
100 А·ч: 100 ВА — 27 ч., 200 ВА — 11 ч. 30 мин., 300 ВА — 7 ч. 20 мин., 400 ВА — 5 ч., 500 ВА — 4 ч., 600 ВА — 3 ч.
120 А·ч: 100 ВА — 32 ч. 20 мин., 200 ВА — 14 ч. 30 мин., 300 ВА — 9 ч. 30 мин., 400 ВА — 6 ч., 500 ВА — 5 ч., 600 ВА — 4 ч.
150 А·ч: 100 ВА — 40 ч. 30 мин., 200 ВА — 17 ч. 20 мин., 300 ВА — 11 ч., 400 ВА — 8 ч., 500 ВА — 5 ч. 30 мин., 600 ВА — 5 ч.
при 200 А·ч: 100 ВА — 54 ч., 200 ВА — 24 ч. 30 мин., 300 ВА — 15 ч. 30 мин., 400 ВА — 11 ч. 20 мин., 500 ВА — 9 ч., 600 ВА — 6 ч. 30 мин.Мощность, потребляемая от сети при 100 % нагрузке не более 680 ВА Мощность, потребляемая изделием от сети без нагрузки при полностью заряженной АКБ не более 80 ВА Тип АКБ герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В Количество АКБ 2 Рекомендуемая емкость АКБ (в комплект не входит) от 40 А·ч Ток заряда АКБ не более 7 А Величина напряжения на клеммах АКБ, при котором включается сигнализация о скорой разрядке АКБ в режиме «Резерв» 22 В Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокой разрядки АКБ в режиме «Резерв» 20 В Защита IP65, IK10 Рабочие температуры –40 ºС… +40 ºC Относительная влажность воздуха при +25 °С не более 95 % Размер (Ш×Г×В) 220×400×510 мм Размер упаковки (Ш×Г×В) 230×425×520 мм Масса нетто 14.9 кг Масса брутто 16 кг -
