ИБП «Бастион» Skat-V.220AC-800VA исп.5
Код товара: 54664
- Схемотехника Off-Line
- Напряжение сети 150 В ~ 295 В
- Активная мощность 600 Вт
- Два внешних АКБ (40 ~ 200 А·ч)
- IP65, IK10, –40 ºС… +40 °C
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Offline-ИБП «Бастион» Skat-V.220AC-800VA исп.5 адаптирован к работе на улице вне зависимости от времени года: защита от пыли и влаги — IP65, от механических воздействий — IK10, рабочие температуры — –40 ºС… +40 ºC, влажность — до 95 % (при 25 ºС), гермовводы. Подает на выход сигнал синусоидальной формы. Полная мощность — 800 ВА. Активная мощность — 600 Вт.
Режимы работы ИБП:
- Основной — сетевое питание.
- Резервный — питание от батарей.
- Байпас — автоматическое шунтирование: при неисправности ИБП подача питания идет через обходную цепь.
- Eco — энергосберегающий режим.
Время переключения из основного режима в байпас — 4 мс., в резервный режим — 0 мс., из резервного в режим Eco — 10 мс.
Функциональность:
- Питание от сети с напряжением 150 В ~ 295 В (при 100 % нагрузке) без переключения на АКБ.
- Переход в режим резервного питания при скачках или обесточивании.
- Автоматический переход к основному режиму после восстановления напряжения.
- Стабилизация напряжения на выходе в основном и резервном режимах до 220 В ±3 %.
- Холодный старт — включение ИБП только на заряде АКБ.
- Подавление импульсов высоковольтных и высокочастотных помех.
- Защита от глубокой разрядки АКБ — отключение нагрузки при напряжении на клеммах батарей 20 В (сигнал об отключении — при 22 В).
- Защита от перезаряда АКБ, электронная защита выхода от коротких замыканий и перегрузки.
- Автоматическое тестирование при запуске ИБП.
В автономном режиме предусмотрено питание от двух внешних свинцово-кислотных герметичных батарей (12 В, в комплект не включены). Ток заряда АКБ — не более 7 А. Продолжительность автономной работы зависит от емкости аккумулятора и подключенной нагрузки (точные значения см. в таблице характеристик).

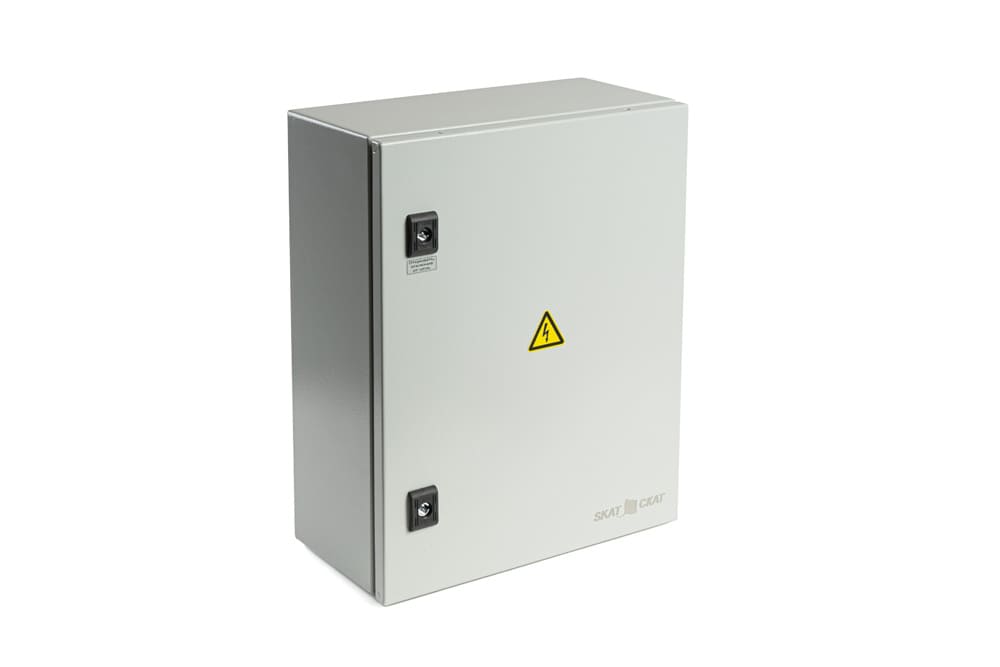

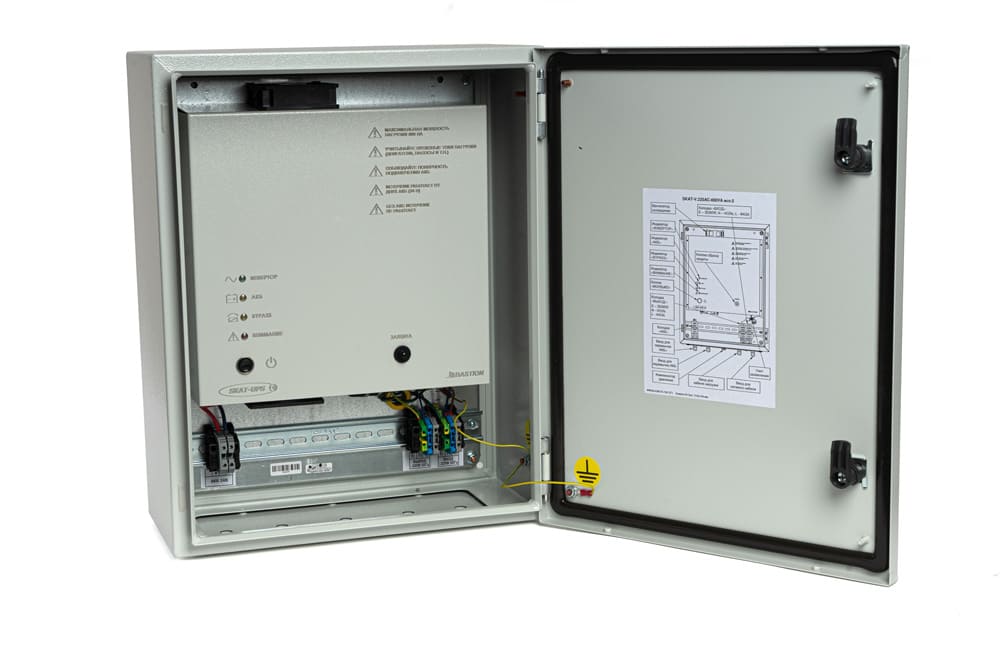

Skat-V.220AC-800VA исп.5 поставляется в корпусе Hensel (Германия) с дверкой и замками. Предусмотрена светодиодная индикация режимов работы и состояния АКБ, звуковая сигнализация о разрядке аккумуляторов или неисправностях, клеммы для подключения АКБ, входа и выхода питания, вентилятор охлаждения. Потребляемая от сети мощность: нагрузка 100 % — до 680 ВА, без нагрузки и АКБ — до 80 ВА. Размер — 220×400×510 мм. Вес — 14.9 кг.
Комплектация:
- ИБП Skat-V.220AC-800VA исп.5.
- Заглушка крепежного отверстия — 4 шт.
- Кронштейны для настенного крепления с комплектом крепежа.
- Кабельный ввод — 4 шт.
- Компенсатор давления.
- Наконечник трубчатый E4009 — 4 шт.
- Наконечник трубчатый E1008 — 8 шт.
- Ключ от замков шкафа.
- Руководство по эксплуатации.
- Тара упаковочная.
-
«Бастион» Skat-V.220AC-800VA исп.5 Схемотехника Off-Line Полная выходная мощность (ВА) 800 ВА Активная выходная мощность (Вт) 600 Вт Входной коэффициент мощности (индуктивный) не менее 0.98 Диапазон входного напряжения без перехода на питание от АКБ при 100 % нагрузке 150 ±5 %… 295 ±5 % Диапазон частоты входного напряжения без перехода на питание от АКБ 45 ±0.5 Гц… 55 ±0.5 Гц Диапазон частоты входного напряжения без перехода на питание от АКБ при 100 % нагрузке 46… 54/56… 64 Гц Диапазон входного напряжения, в котором изделие может работать в режиме BYPASS, без отключения нагрузки 186 В… 252 В Номинальное выходное напряжение 220 В ±3 % Статическая точность выходного напряжения при изменении нагрузки в пределах 0… 100 % ±2 % Частота выходного напряжения при отсутствии сети (в режиме питания от АКБ) 50 Гц ±1 % Форма выходного напряжения синусоидальная Коэффициент нелинейных искажений выходного напряжения THD (КНИ) линейная нагрузка – 4 %
нелинейная нагрузка – 7 %КПД при номинальной нагрузке в режиме «Основной» – 87 %
в режиме «Резерв» – 85 %
в режиме «Eco» – 94 %Время переключения из режима «Основной» в режим «Байпас» — не более 4 мс.
в режим «Резерв» — 0 мс.Время переключения из режима «Резерв» в режим «Eco» — не более 10 мс. Время автономной работы в зависимости от нагрузки и АКБ при 38 А·ч (минимальная емкость): 100 ВА — 14 ч. 48 мин., 200 ВА — 6 ч. 18 мин., 300 ВА — 3 ч. 53 мин., 400 ВА — 2 ч. 50 мин., 500 ВА — 2 ч. 28 мин., 600 ВА — 2 ч. 6 мин., 700 ВА — 1 ч. 43 мин., 800 ВА — 1 ч. 21 мин.
при 65 А·ч: 100 ВА — 26 ч. 12 мин., 200 ВА — 11 ч. 37 мин., 300 ВА — 7 ч. 31 мин., 400 ВА — 4 ч. 53 мин., 500 ВА — 4 ч., 600 ВА — 3 ч. 7 мин., 700 ВА — 2 ч. 48 мин., 800 ВА — 2 ч. 35 мин.
при 100 А·ч: 100 ВА — 43 ч. 51 мин., 200 ВА — 19 ч. 13 мин., 300 ВА — 12 ч. 10 мин., 400 ВА — 8 ч. 41 мин., 500 ВА — 6 ч. 47 мин., 600 ВА — 4 ч. 58 мин., 700 ВА — 4 ч. 24 мин., 800 ВА — 3 ч. 49 мин.
при 120 А·ч: 100 ВА — 52 ч. 37 мин., 200 ВА — 23 ч. 58 мин., 300 ВА — 15 ч. 42 мин., 400 ВА — 9 ч. 57 мин., 500 ВА — 8 ч. 22 мин., 600 ВА — 6 ч. 47 мин., 700 ВА — 5 ч. 13 мин., 800 ВА — 4 ч. 35 мин.
при 150 А·ч: 100 ВА — 65 ч. 46 мин., 200 ВА — 28 ч. 30 мин., 300 ВА — 18 ч. 24 мин., 400 ВА — 13 ч. 25 мин., 500 ВА — 9 ч. 35 мин., 600 ВА — 8 ч. 15 мин., 700 ВА — 6 ч. 55 мин., 800 ВА — 5 ч. 35 мин.
при 200 А·ч: 100 ВА — 87 ч. 47 мин., 200 ВА — 40 ч., 300 ВА — 25 ч. 27 мин., 400 ВА — 18 ч. 28 мин., 500 ВА — 14 ч. 45 мин., 600 ВА — 11 ч. 2 мин., 700 ВА — 9 ч. 17 мин., 800 ВА — 8 ч. 17 мин.Мощность, потребляемая от сети при 100 % нагрузке не более 680 ВА Мощность, потребляемая изделием от сети без нагрузки при полностью заряженной АКБ не более 80 ВА Тип АКБ герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В Количество АКБ 2 Рекомендуемая емкость АКБ (в комплект не входит) от 40 А·ч Ток заряда АКБ не более 7 А Величина напряжения на клеммах АКБ, при котором включается сигнализация о скорой разрядке АКБ в режиме «Резерв» 22 В Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокой разрядке АКБ в режиме «Резерв» 20 В Защита IP65, IK10 Рабочие температуры –40 ºС… +40 ºC Относительная влажность воздуха при +25 °С не более 95 % Размер (Ш×Г×В) 220×400×510 мм Размер упаковки (Ш×Г×В) 230×425×520 мм Масса нетто 14.9 кг Масса брутто 16 кг -
Руководство пользователя Размер: 0.397 МбСертификат соответствия Размер: 0.855 Мб
