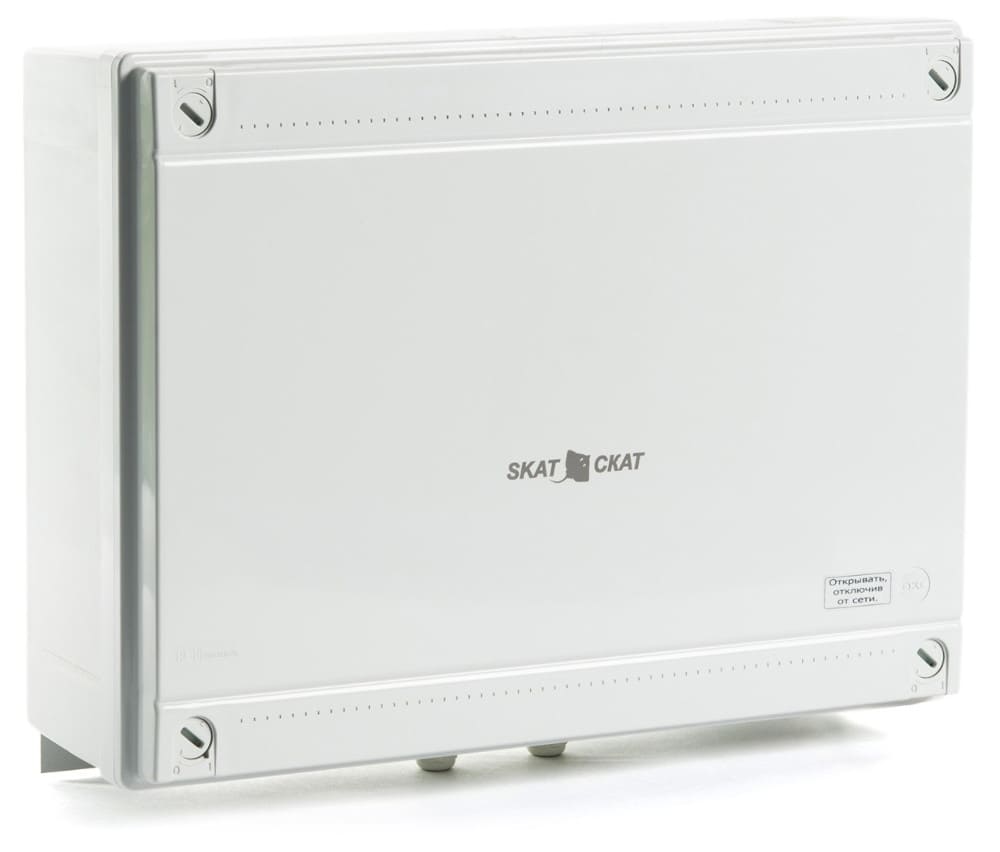

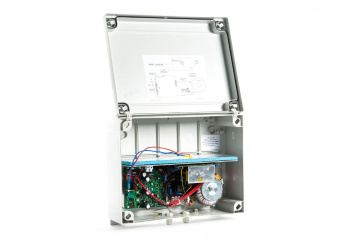

ИБП «Бастион» Skat-V.24/220AC
- Выходы 220 В AC и 24 В AC
- 32 выхода по 0.5 А или 16 по 1 А
- Две внешние АКБ 7 А·ч ~ 12 А·ч
- IP56, –40 °C… +40 °C
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 15000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Балашихе
Подробнее о доставке
- Описание
- Характеристики
- Скачать
-
ИБП «Бастион» Skat-V.24/220AC рассчитан на эксплуатацию в сложных климатических условиях: защита корпуса от пыли и влаги соответствует стандарту IP56, рабочие температуры — –40 °C… +40 °C. Подает питание на два выхода — с напряжением 220 В AC и 24 В AC. Суммарная мощность нагрузки выходов 24 В и 220 В: номинальная — 120 ВА, максимальная (до 30 мин.) — 150 ВА, пиковая (до 1 с.) — 200 ВА.
Функциональность:
- Основной режим — питание от сети в диапазоне напряжений 187 В ~ 242 В.
- Резервный режим — питание нагрузки при обесточивании или выходе сетевого напряжения за пределы заданного интервала; время переключения в режим — не более 40 мс.; форма выходного напряжения — меандр.
- Питание в основном режиме нагрузки 220 В — напрямую, нагрузки 24 В — через трансформатор.
- Питание в резервном режиме нагрузки выхода 24 В — через инвертор (преобразователь DC батареи в AC), выхода 220 В — от инвертора через трансформатор.
- Извещения о переходе в резервный режим.
- Защита нагрузки от скачков напряжения.
- Защита потребителей от короткого замыкания: в основном режиме — плавким предохранителем (отключаемая), в резервном режиме — электронная, с автоматическим возобновлением работы после устранения КЗ.
- Заряд АКБ в основном режиме.
- Защита от переполюсовки АКБ (плавкий предохранитель).
- Защита АКБ от глубокой разрядки — отключение выходного напряжения при 20 В ~ 21 В на клеммах батареи.
- Извещения о снижении напряжения на клеммах АКБ ниже 22 В и аварийной ситуации.
- Подключение устройства обогрева АКБ.
Для работы в резервном режиме нужны две свинцово-кислотные герметичные батареи 12 В (в комплект не входят). Рекомендуемая емкость АКБ — емкостью 7 А·ч ~ 12 А·ч. Skat-V.24/220AC оснащен комплектом предохранителей, LED-индикаторами сетевого и выходного напряжения. Подключения — сетевая колодка, выходные колодки, открытые коллекторы (ток до 150 мА). Потребляемая мощность без нагрузки и АКБ — до 35 ВА. Размер — 418×335×140 мм, вес — 4.95 кг.
Комплектация:
- Вставка плавкая ВПБ6-10 2.0А 250В.
- Вставка плавкая ВПТ6 6.3А 250В.
- Вставка плавкая 15А 250В (Ø6×30).
- Прокладка.
- Перемычка АКБ.
- Резистор (для подключения термостата).
- Руководство по эксплуатации.
-
«Бастион» Skat-V.24/220AC Напряжение питающей сети ~220 В, частотой 50 ±1 Гц с пределами изменения 187 В ~ 242 В Переменное выходное напряжение на выходе 24 В при наличии напряжения сети — 23.5 В ~ 26.7 В (при номинальном напряжении в сети 220 В)
при отсутствии напряжения сети (резервный режим) — 24.0 В ~ 26.7 ВПеременное выходное напряжение на выходе 220 В (при номинальном напряжении в сети 220 В) при наличии напряжения сети — 220 В
при отсутствии напряжения сети (резервный режим) — 24.0 В ~ 26.7 ВТип выходного напряжения в резервном режиме меандр Суммарная мощность нагрузки выходов 24В и 220В номинальная 120 ВА Суммарная мощность нагрузки выходов 24В и 220В максимальная, в течение 30 мин. 150 ВА Суммарная мощность нагрузки выходов 24В и 220В максимальная, в течение 1с. 200 ВА Суммарная мощность нагрузки выходов 24В и 220В минимальная 20 ВА Напряжение заряда АКБ 27.3 В ~ 27.7 В Ток потребления от аккумулятора в резервном режиме не более 10 А Ток, потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ не более 30 мА Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в резервном режиме 20 В ~ 21 В Мощность, потребляемая изделием от сети без нагрузки и АКБ не более 35 ВА Тип АКБ герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В Количество АКБ 2 Рекомендуемая емкость АКБ 7 А·ч ~ 12 А·ч Степень защиты оболочкой по ГОСТ 14254-96 IP56 Рабочие температуры –40 ºС… +40 ºC Относительная влажность воздуха при +25 °С 95 % Размер (Ш×Г×В) 418×335×140 мм Размер упаковки (Ш×Г×В) 425×340×145 мм Масса нетто 4.95 кг Масса брутто 5.4 кг -
