Что входит в комплект видеонаблюдения

Многоквартирные дома, офисные кабинеты, склады и предприятия требуют тщательной охраны. В таких помещениях устанавливаются камеры для ежедневного наблюдения. Слежение - это не только объективы с чёрно-белой или цветной картинкой. Камеры подбираются вместе с комплектами оборудования для правильной установки. Они подключаются по витой паре, беспроводной сети и коаксиальному кабелю.

Основные компоненты

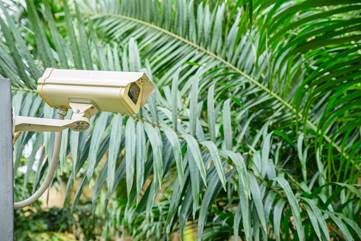

Видеокамеры

Главные элементы системы видеонаблюдения. Они развешиваются в уязвимых местах помещения - кабинетах сотрудников, рядом с продуктовыми лавками, в жилых подъездах.

Камеры подбираются исходя из следующих параметров:

• Разрешение картинки. Чем оно выше, тем чётче выводится изображение. Отдельные варианты камер ограничены по параметрам. Аналоговые камеры, уместные для установки в жилых домах, выводят происходящую обстановку в формате 1280x720 пикселей. Развлекательные центры и офисы международных компаний требуют улучшенной чёткости - 3840x2160: такой формат сокращённо называется 4K.
• Чувствительность сенсора матрицы, которая остаётся неизменной несмотря на время суток. Для ночного наблюдения в таких моделях предусмотрена подсветка ИК-излучения. Так "глаза" видят обстановку на расстоянии в 30-50 метров.
• Настройка угла обзора. Камеры типа PTZ поворачиваются на 50-80 градусов по горизонтали и 20-90 градусов по вертикали. Углы обзора не меняются: у поворотных моделей можно настраивать наклон корпуса.
• Защита от элементов окружающей среды. При наружном наблюдении не исключается дождь, снегопад, град, песчаная буря. Поэтому иногда необходим подбор камер, защищённых от влаги и пыли. Защита от вандалов определяется стандартом IK, а от погодных условий - стандартом IP. Отсюда вытекает необходимость использования прочных сплавов металлов при производстве. Компоненты устройства находятся в герметичном корпусе - так они защищены от коротких замыканий.
• Распорядок ведения записей. Здесь уместны 3 варианта. Первый - постоянный (24 часа в сутки, 7 дней в неделю). Второй - по расписанию: в таком случае определяется график работы видеонаблюдения. Третий - по датчикам движения: "глаза" включаются в тот момент, когда человек входит в зону действия камеры.
• Частота - измеряется кадрами в секунду (FPS). Аналоговые устройства ограничены отметкой в 25 FPS.
• Дополнительные функции. Видеокамеры оснащаются моторизованным объективом - с его помощью "картинка" приближается или отдаляется по нажатию кнопок. Датчики движения реагируют на посторонних людей.

Камеры TRASSIR с разрешением 2-4  Мп      Камеры TRASSIR с разрешением 5-8 Мп

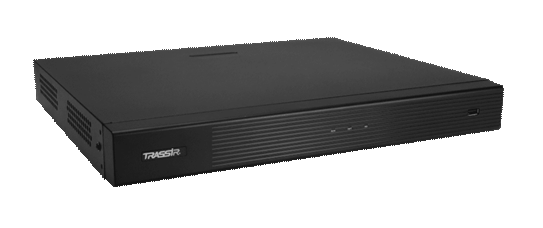

Видеорегистратор (DVR)

Этот цифровой компонент записывает и преобразует информацию. Записи поступают на регистратор по кабелю. Здесь уместны такие характеристики:

• Каналы обработки - их количество кратно четырём (4, 8, 16, 32). Чем выше это значение, тем больше камер подключаются к одному видеорегистратору. Например, 16 и 32-канальные устройства подходят для подключения камер на складах, в супермаркетах, на производственных объектах. Количество каналов определяется суммарной площадью помещения.
• Качество выдаваемой картинки - измеряется в мегапикселях. Для записи в разрешении 1920x1080 (формат Full HD) нужны "глаза" от 20 Мп и выше.
• Количество разъёмов для видео и аудио. Туда подключаются камеры и микрофоны (последние записывают звук происходящего). Например, для 4-канального DVR подойдут 4 запасных аудиовхода.

Видеорегистраторы TRASSIR в каталогеDSSL

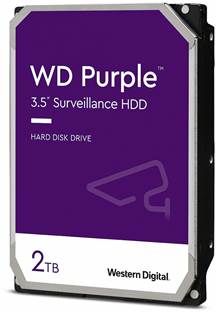

Жёсткий диск

Записанная информация хранится на компьютерах. При видеонаблюдении операторы устанавливают жёсткие диски в видеорегистраторы. Главные признаки:

• Скорость вращения носителя. Если слежение ведётся в подъездах жилых домов, то для нормальной работы хватит 5000 оборотов в минуту. Чем меньше этот показатель, тем больше срок службы носителя.
• Объём памяти. Ежедневное наблюдение потребует вместительного хранилища - например, от 512 гигабайтов до 4 терабайтов. "Наблюдателям" следует помнить о том, что расход памяти повышается из-за качества изображения. Например, при разрешении 1920x1080 и частоте 25 FPS один "глаз" проработает 6 дней.

Жёсткий диск заменяется на облачный сервер по желанию. При таком подходе вносится ежемесячная абонентская плата: она зависит от выбранного тарифа, предлагаемого поставщиком.

Жесткие диски в каталоге DSSL

Кабель

По этому элементу передаются сигналы от камеры на регистратор. Комплектующие кабели доступны в двух вариантах: КВК и UTP. Первый состоит из жил питания и экранированной части под пластиковой оболочкой, а его изоляция выполнена из ПВХ. Второй известен как "неэкранированная витая пара" и обходится дешевле первого. Длина проводников КВК доходит до 100 метров, а UTP не ограничены по этому параметру. Витая пара рекомендуется для жилых домов и офисов, но к ней добавляются пассивные приёмопередатчики. Цвет передачи "картинки" влияет на расстояние сигнала: 400 метров в цветном исполнении, 600 метров - в чёрно-белом.

Если установка не требует прокладки проводников, то передача ведётся по беспроводной сети Wi-Fi.

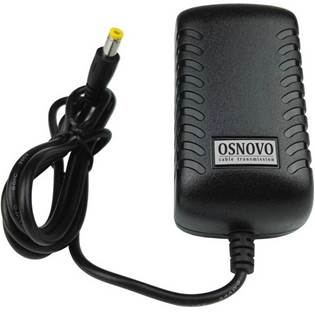

Блок питания

Средняя ёмкость потребления тока для одной камеры видеонаблюдения - 0,5 ампера. При выборе такого блока учитывается количество "глаз". Например, при суммарной нагрузке в 4А допускается подключение восьми устройств. Перегрузки сказываются на качестве записей.

Альтернативный способ - приобрести коммутатор PoE (Power over Ethernet). Он перенаправляет питание витой пары по сигнальному кабелю. Такой подход используется в видеонаблюдении с IP-камерами: помехи с записями устраняются.

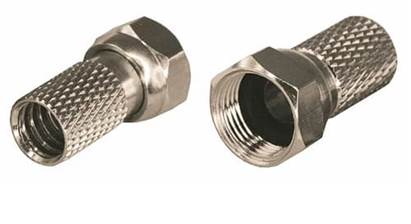

Разъёмы

При подключении комплекта видеонаблюдения используются такие варианты разъёмов:

1. BNC - для соединения коаксиального кабеля. Его сечение в диаметре - 8 миллиметров, а сопротивление регулируется в диапазоне 50-75 Ом. Они закрепляются винтами.
2. RJ45 (Registered Jack 45) - прямоугольный кабель Ethernet для передачи информации между компьютерами и видеокамерами. Стандарт определяет скорость передачи: 100BASE-T - 100 мегабит в секунду, 1000BASE-T - 1 гигабит в секунду.
3. Разветвители питания DC - их называют "мама" и "папа". Оба гнезда предназначены для подключения систем видеонаблюдения к источникам постоянного тока, рассчитанным на 12-24 вольта напряжения.

Микрофон

Этот компонент передаёт звук с камер. Для комплектов видеонаблюдения требуются устройства, которые имеют автоматические регуляторы усиления громкости. Они подключаются к системе с помощью кабеля КВК. Как и видеокамерам, микрофону нужен отдельный источник питания.

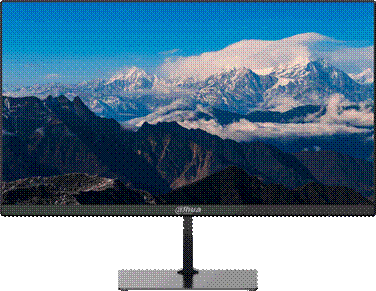

Монитор

Устройство отображения записываемой картинки. Под эту категорию подходят компьютерные мониторы и телевизоры. Оба варианта подключаются к видеорегистратору через выходы HDMI и VGA. При работе камер изображение делится на равные части - так упрощается слежение за обстановкой со многих ракурсов.

По желанию мониторы заменяются на смартфоны. В таком случае загружаются мобильные приложения.

Вспомогательные компоненты

Автономное питание и стабилизация

Соответствующие блоки полезны для комплектов видеонаблюдения, установленных в загородной местности (посёлки, деревни, дачные участки). Из-за них ежедневному слежению не грозят перепады напряжения и отключения электричества. Эта "страховка" помещается в специальный шкаф под вентиляцией. Систему подключают к бесперебойной установке, а к камерам подводятся проводники с изоляцией от грозы. Плюс такого подхода заключается в экономии денег на ремонте или замене пострадавшего оборудования.

Блоки бесперебойного питания вкаталоге DSSL

Роутер Wi-Fi

Если оператор наблюдения пользуется удалённым просмотром записей через смартфон, то высокоскоростной и безлимитный интернет не помешает. На этот счёт можно купить модем с подключением к сети 3G (4G) и роутер.

Антенна для усиления сигнала GCM

Этот узел рекомендуется при слабом соединении с интернетом за городом. Антенна улавливает сигналы, усиливает и передаёт их на модем 3G (4G). Затем с модема они передаются на роутер - так получается "скоростной" интернет для регулярного видеонаблюдения.

Где используются комплекты

Комплектация видеонаблюдения определяет сферу его применения. Например, системы с 16 камерами пригодятся для охраны складов, продуктовых лавок супермаркетов, а также фабричных цехов. Компактным офисам достаточно четырёх "глаз" с разрешением 1920x1080 и частотой записи в 25 FPS. Среди подходящих примеров уместно привести:

• Улицы, дачи и частные дома. Устройства должны быть защищены от дождя, снега и пыли. Для северных регионов потребуется установка камер, выдерживающих морозы до минус 50 градусов Цельсия. ИК-подсветка понадобится для освещения участков ночью. Видеорегистратор комплекта должен иметь функцию записи по датчикам движения: так расходуется меньше памяти на жёстком диске. Записи проводятся только по обнаружению людей в объективе.
• Городские квартиры и офисные кабинеты. Рекомендация сводится к купольным моделям - их проще "замаскировать" под помещение. Качество "картинки" не помешает, но разрешение должно совпадать с охватываемой площадью съёмки. Дополнительные опции вроде записи звука через микрофон или двусторонней связи - по желанию. Всё зависит от того, стоит ли руководителю компании контролировать общение между сотрудниками.

Купольные камеры TRASSIR для улицы

Нужна ли скрытая съёмка

На этот счёт предусмотрены компактные модели, замаскированные под бытовые предметы. При этом стоит учитывать один нюанс: они применяются только для домашней обстановки. Ведение скрытой съёмки с доукомплектованными камерами в организациях - повод попасть под уголовную статью.

Рекомендации по комплектам видеонаблюдения

Перед монтажными работами стоит оценить возможности видеорегистратора. Например, сколько камер можно к нему подключить, сколько памяти умещается в жёсткий диск, какими разъёмами оснащено устройство.

После этого можно приступать к подбору камер. Опции определяются исходя из их будущего назначения - масштабирование картинки, запись звука, цвет передачи, угол обзора. Количество "глаз" зависит от площади охраняемого объекта, подходов к нему, уязвимых мест. Для уличного наблюдения годятся видеокамеры, защищённые от погодных условий и зимних температур.

Последний этап - комплектующие. К регистратору и "глазам" прибавляются проводники, блоки питания, разъёмы и мониторы.

Различия между цифровыми и аналоговыми камерами

Эти два типа определяют назначение видеонаблюдения. Обе категории отличаются по таким признакам:

• Способ передачи видеопотока. Информация с цифровых камер отправляется на сервер. Аналоговые модели выводят изображение напрямую на экран с помощью электромагнитных импульсов. У второго варианта матрица пропускает этап кодировки картинки: видео выводится сразу на монитор. У IP-камер матрица преобразует информацию в дискретный код, который затем оцифровывается и сжимается.
• Степень сжатия видеопотока. Здесь уместно понятие "кодек" - узел, преобразующий сигнал. У цифровых комплектов предусмотрен кодек H.265, а у аналоговых - H.264. Последний требует вдвое больше места на жёстком диске - видео весят больше, чем у IP-устройств.
• Аналитика записей. С этим могут помочь только цифровые комплекты. Они содержат такие функции, как распознавание лиц, обнаружение дыма и огня, пересечение линий, отслеживание объектов. Аналоговые варианты лишены этих опций.
• Привязка к схемам безопасности. Готовые комплекты IP-наблюдения интегрируются с системами контроля и управления доступом (СКУД), а также системами оповещения и управления эвакуацией (СОУЭ). Так объекты вроде школ, университетов и супермаркетов получают дополнительную защиту. Аналоговые варианты применяются в небольших помещениях как самостоятельные системы безопасности.
• Поддержка облачных сервисов. Цифровые "глаза" поддерживают серверы P2P для удалённого мониторинга, при этом регистратор не обязателен. Аналоговые "конкуренты" работают только в местной сети, а без DVR нельзя обойтись.

Камеры TRASSIR с аппаратной аналитикой

Этапы самостоятельного монтажа

После определения комплекты собираются в единую систему. Порядок действий таков:

1. Распаковать оборудование. Главное - проверить целостность каждого компонента.
2. С помощью подручного инструмента закрепить камеры в нужных точках охраняемого объекта. Здесь достаточно "вооружиться" электрической дрелью и шурупами. При этом нужно держаться подальше от линий электропередачи, а также избегать металлических поверхностей. Чем выше находятся "глаза", тем лучше.
3. Подключить установленные видеокамеры и блоки питания к регистратору DVR. Количество последних зависит от того, сколько "глаз" было развешено по участку. Затем между компонентами прокладываются проводники. Соединения защищаются изоляцией - она не даёт влаге просочиться в систему.
4. Подключить готовую систему к монитору или телевизору. Многие комплекты проходят предварительную настройку, но операторы могут поменять расписание записей по желанию.
