Для чего нужен коммутатор в видеонаблюдении?

Современная надёжная система видеонаблюдения – залог защиты частного дома или промышленного объекта от несанкционированного проникновения. Система жизнеспособна, когда бесперебойно работают все камеры и нет проблем в работе коммутаторов для видеонаблюдения. Что же такое коммутатор, какова его роль, как он функционирует и зачем необходим?

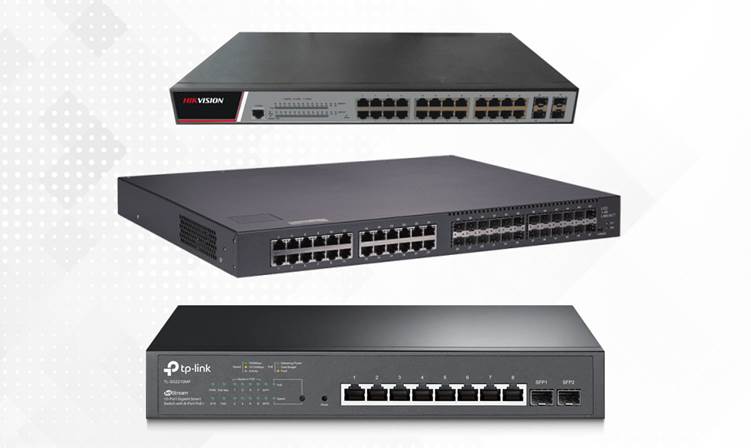

Что представляет собой Ethernet-коммутатор PоE для IP-камеры

Коммутатор с PoE (Power over Ethernet) работает бесперебойно. Он подключается непосредственно сетевыми кабелями, например: Cat5, Cat5e, Cat6 (PоE для IP-камер). Система с коммутаторами для видеонаблюдения - самая распространенная конфигурация для охраны объекта или бизнеса. Данная система многофункциональная, она практичная и наиболее надежная. Коммутаторы c РoЕ комплектуются универсальными портами.

Базовый принцип работы коммутатора основан на получении видеосъёмки и анализе адреса, откуда поступили сигналы. Он получает данные по сети и выполняет их маршрутизацию. Процесс обмена информацией происходит как на физическом, так и на сетевом уровне. Устройство отправляет данные, а коммутатор определяет адресатов и пересылает информацию только нужным устройствам. Таким образом он минимизирует погрешности работы системы видеонаблюдения.

Ознакомьтесь со всеми доступными PoE-коммутаторами в каталоге DSSL!

Специфические задачи, которые выполняет охранная система

Назначение коммутатора системы видеонаблюдения – объединять множество различных устройств, которые используются в работе цифрового охранного комплекса. В этот список обязательно входит специфическая цифровая техника:

• компьютеры и принтеры;
• серверные стойки и оборудование;
• МФУ (многофункциональные устройства);
• камеры разной модификации (внутренние и наружные).

Все изделия охранного комплекса включаются и объединяются в общую локальную сеть. Для этого используется коммутатор: он способен осуществить поставленные задачи. К примеру, он корреспондирует видеосигналы с разных типов камер видеонаблюдения: по стандарту видеосигнала (CVBS, AHD, CVI, TVI, QHD, IP), конструктивным особенностям (корпусные, модульные, поворотные (PTZ), панорамные, миниатюрные).

Любая выбранная конфигурация позволит пользователям выполнять задачи, которые закладываются на стадии проекта и монтажа. В любой сети видеонаблюдения, даже самой простой и небольшой (где 2-4 устройства могут работать автономно, без контроля оператора, записи), всегда имеется коммутатор. Он отвечает за совместную работу охранного оборудования, служит своеобразным приемочным сортировочным пунктом. В системе охраны и видеонаблюдения он перераспределяет пакеты данных от источника получения картинки непосредственному адресату.

Хороший охранный комплекс можно ориентировать на выполнение специфических задач, как, например, доступ к видео с телефона, запись звука, получение четкой картинки, распознание мелких деталей, знаков на номерах машин, предметов, лица человека. Коммутатор можно ориентировать на выполнение ответственных задач, включая доступ к видеонаблюдению, видеоархиву, облачному пространству дистанционно с электронных устройств: мобильного телефона, планшета, компьютера, телевизора.

Внутренние камеры TRASSIR                                                 Наружные камеры TRASSIR

Конструктивные особенности

Что представляют собой управляемые и неуправляемые коммутаторы? Из множества выпускаемых в России моделей представлены на рынке сбыта устройства всех 7 уровней модели OSI. На практике в быту и промышленности для функционирования представляют повышенный интерес 2 вида модификаций. Это устройства, которые имеют: 2-й канал OSI (layer 2 data link, L2), а также 3-й канал OSI (сетевой канал: layer 3 network, L3).

Канальный уровень заключает в себе множество ключевых особенностей, одна из важных - обмен информацией с узловыми участками системы, в сегменте локальной сети. Особенность сетевых коммутаторов - взаимодействие оборудования и сегментов локальной сети. Единичный 2-й уровень настраивается под функции, когда оборудование находится на больших расстояниях, вне локальной сети компании. Третий уровень OSI применяется реже. Все это стоит учитывать при выборе комплектации оборудования и коммутаторов.

Типы устройств

Коммутаторы для систем видеонаблюдения подразделяются на 3 основные категории:

1. Простые;
2. Настраиваемые;
3. С возможностью управления, неуправляемые.

Простые – устройства, которые наиболее неприхотливы, они практичны, не сложны, их можно сразу подключать, тут же использовать в работе. Они не требуют предварительной настройки. Настраиваемые типы позволяют производить ряд необходимых дополнительных настроек. Они работают по типу конфигурирования VLAN.

Модификации оборудования с возможностью управления и неуправляемые служат для того, чтобы настраивать параметры под задачи охраняемого сложного объекта. Такой тип важен, когда возникает необходимость создавать сети различной степени риска и сложности, с возможностью сегментации устройств на группы.

Какие коммутаторы выбрать: предпочтительные характеристики

Оптимальное решение при выборе коммутатора, его характеристик - это устройства, которые позволяют масштабировать систему видеонаблюдения. В их числе учитывается функционал комплекта:

• Число портов подключения: небольшие системы видеонаблюдения работают с 4 разъемами, профессиональное оборудование рассчитано на 8-24 порта.
• Учитывается также общая пропускная способность в единицу времени.
• Скорость передачи, которая оказывает влияние на прием, передачу информации.
• Максимальная общая мощность или пропускная способность – объем данных, который коммутатор передает и получает за конкретный период времени. Предпочтение отдают оборудованию мощностью 100 Мбит/сек и выше.
• Наличие функции автоматического определения MDI/MDI-X.
• Индивидуальное исполнение, когда устройства можно монтировать самостоятельно в разных условиях конфигурации, под объекты повышенной степени охраны. Существует 3 варианта. Для наружной установки лучшее решение - со степенью защиты IP66 (согласно Правилам устройства электроустановок по степени защиты от влаги, пыли), они монтируются на DIN-рейке.
• Технология PoE наиболее востребована, она позволяет быстро и надежно обеспечить электрическое питание благодаря наличию одного кабеля «витая пара»; недостаток технологии - требуется выбирать видеокамеру и остальное оборудование с поддержкой технологии PoE.

Характеристики системы видеонаблюдения позволяют спроектировать и смонтировать охранный комплекс любой степени сложности. Под него можно выбрать универсальный многофункциональный коммутатор. С его помощью можно получать связь и изображение высокого качества.

Внутренние, промышленные и уличные коммутаторы в каталоге DSSL

Сравнительные характеристики

Для сравнения: бюджетный вариант РоЕ и коммутаторы повышенного требования - РоЕ+ и 4рРоЕ. Оба вида относятся к общему стандарту PoE 802.3af и подключаются одним типом кабеля CAT5e. Но они отличаются основными характеристиками:

• Максимальной мощностью источников электрического питания IP-камер: 15.4; 30; 90 Вт.
• Максимальной мощностью Вт на порт (PSE): первый PoE - 802.3af, второй PoE - 802.3af, третий вариант PoE - 802.3bf
• Применяется витая пара: первый вариант - 2-парная, второй - также 2-парная, третий 4-парная.

Главная ошибка проектировщиков и монтажников - пренебрежение правилами комплектации при выборе коммутаторов, типовых систем подключения и питания оборудования охранной системы. Соблюдение принципов, обеспечение максимального энергопотребления типа и вида коммутатора имеет немаловажное значение. К примеру, максимальная потребляемая мощность установленных в помещении и на территории камер может превысить предел мощности выбранного типа коммутатора. Эта типичная ошибка вызывает стандартные проблемы: не хватит напряжения для работоспособности оборудования, электрического питания IP-камер. Недостаток напряжения на IP-камерах приведет к потере видео и неадекватной работе остальных устройств.

Специфика работы коммутатора с РоЕ

Аббревиатура РоЕ получила свое название от сокращения слов «Power over Ethernet». Это технология предназначена, чтобы упростить прокладку кабелей связи с одновременной передачей рабочего питания и всей информации по одному Ethernet-кабелю. Это дешевле и выгоднее при эксплуатации систем видеонаблюдения. Кроме того, технологию PoE поддерживают камеры, которые имеют высокое разрешение: они способны распознать и показать улучшенную картинку для получения и сохранения качественного видеосигнала.

Главная функция коммутатора с поддержкой РоЕ в системе IP-камер заключается в подключении камер к NVR (сетевой видеорегистратор). Также его роль заключается в передаче звука, картинки, их записи и хранении информации. Обычная комплектация коммутатора содержит несколько портов и поддерживает работоспособность 2 и более IP-камер.

Коммутатор с PoE, который характеризуется увеличенной мощностью, обеспечит наибольшую мощность для IP-камеры. Но при этом стоит рассчитывать на большее электропотребление, иначе возникнут проблемы с потерей видеосигнала и ухудшением работы, и, как следствие, невысокая производительностью IP-камеры из-за нехватки электрического питания.

Посмотрите все доступные сетевые регистраторы TRASSIR в каталоге DSSL!

В чем особенность выбора коммутатора

Назначение сетевого коммутатора – объединение всех подключенных к нему устройств в одну сеть, чтобы осуществлять между ними обмен информацией. В отличие от роутера, коммутатор не может самостоятельно подключаться к интернету. Как известно из практики с 2 и более камерами, неудобно, когда изображение с каждой камеры идет на свой отдельный монитор. Эксплуатация 10-20 и более камер без работы коммутатора будет проблематичной.

Насыщенная оборудованием объемная система охраны позволяет выполнять сбор информации со всех камер охраняемого здания или территории в одном месте. Это удобно, чтобы вывести на один или несколько мониторов картинку за любой промежуток времени, передавать и хранить данные. При выборе модификации устройств средств охраны, СКУД и коммутатора следует учитывать, что с помощью коммутатора можно управлять всеми камерами объекта.
